Một tủ rack đi show khác gì rack lắp cố định?

Rack lắp đặt cố định thường ưu tiên:

• Gọn đẹp;

• Dễ bảo trì lâu dài;

• Tích hợp với công trình.

Trong khi rack rental phải chịu thêm các yêu cầu:

• Di chuyển liên tục;

• Va chạm khi vận chuyển;

• Lắp nhanh trong nhiều địa điểm;

• Thay đổi cấu hình thường xuyên;

• Bàn giao cho nhiều kỹ thuật viên khác nhau.

Vì vậy, rack đi show phải được thiết kế như một thiết bị vận hành, không chỉ là chiếc hộp chứa máy.

1. Bố trí thiết bị phải có logic

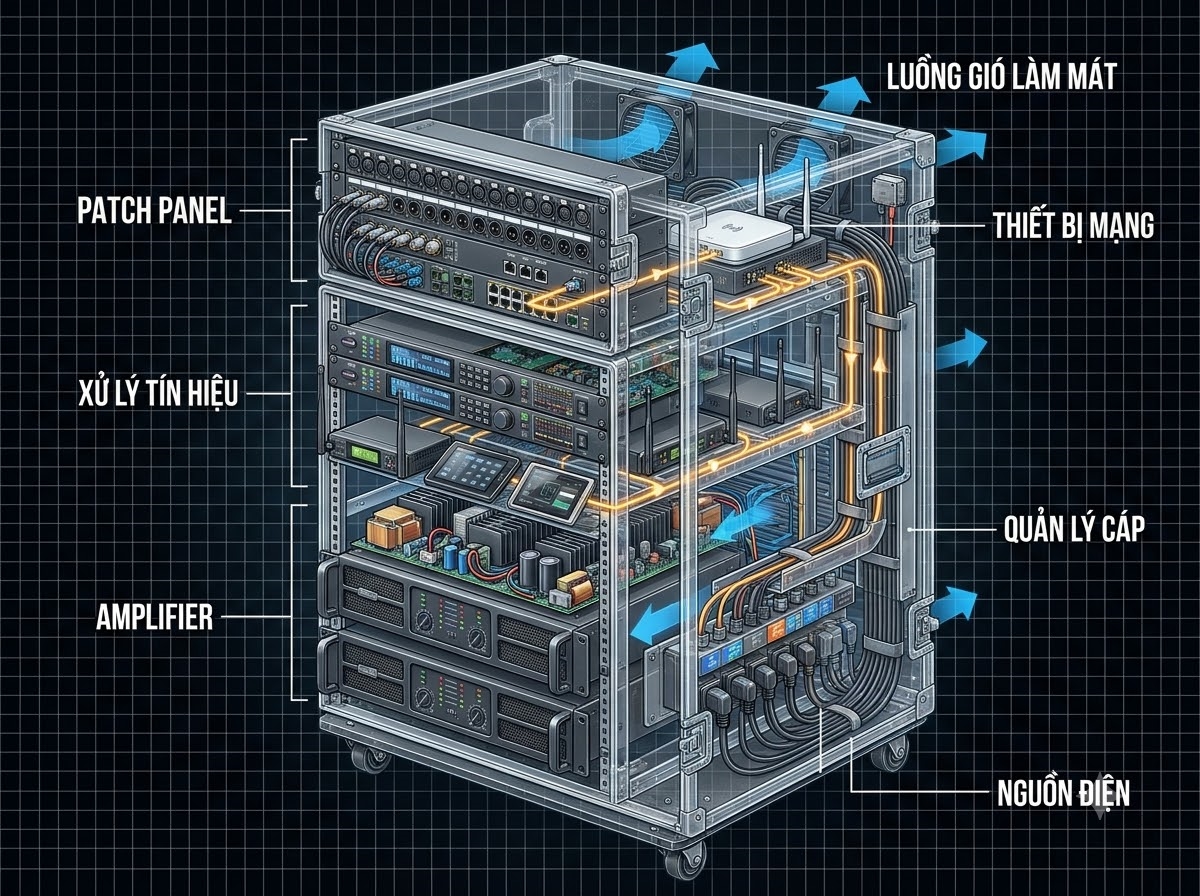

Một rack chuyên nghiệp thường được sắp xếp theo luồng tín hiệu:

Input → Xử lý → Khuếch đại → Output loa

Ví dụ:

• Trên cùng: patch panel, network switch, thiết bị dễ thao tác;

• Khu vực giữa: DSP, receiver, processor;

• Khu vực dưới: amplifier công suất lớn;

• Phía sau: nguồn điện, dây tín hiệu, dây loa.

Cách bố trí này giúp kỹ thuật viên nhanh chóng xác định đường tín hiệu khi có lỗi. Không nên đặt amplifier công suất lớn sát thiết bị nhạy cảm nếu làm ảnh hưởng thông gió hoặc quản lý dây.

2. Quản lý nguồn điện phải rõ ràng

Một rack tốt cần có:

• PDU hoặc thanh nguồn chất lượng;

• Phân nhóm thiết bị;

• Nhãn từng ổ cắm;

• Bảo vệ quá tải;

• Dây nguồn đúng tiết diện;

• Tiếp địa phù hợp.

Không nên dùng cách:

“Cắm đâu còn chỗ thì cắm”.

Một amplifier công suất lớn, DSP, switch mạng và mixer engine có nhu cầu điện khác nhau. Phân bổ nguồn hợp lý giúp giảm lỗi khi bật hệ thống.

Với hệ thống lớn, nên có:

• Sequencer bật nguồn;

• UPS cho thiết bị điều khiển;

• Giám sát điện áp;

• Theo dõi nhiệt độ.

3. Nhiệt độ quyết định độ ổn định

Amplifier Class D hiệu suất cao hơn nhưng vẫn sinh nhiệt. Khi rack đặt trong môi trường:

• Sân khấu ngoài trời;

• Container kỹ thuật;

• Hậu đài kín;

• Xe vận chuyển nóng;

nhiệt độ có thể ảnh hưởng trực tiếp đến độ ổn định.

Rack đi show cần:

• Khoảng cách thông thoáng giữa thiết bị;

• Quạt hút/thổi đúng hướng;

• Panel thông gió;

• Không che kín mặt hút gió amplifier;

• Kiểm tra nhiệt sau nhiều giờ hoạt động.

Một rack đẹp nhưng nóng quá mức sẽ không phải rack tốt.

4. Dây phía sau phải “đọc được”

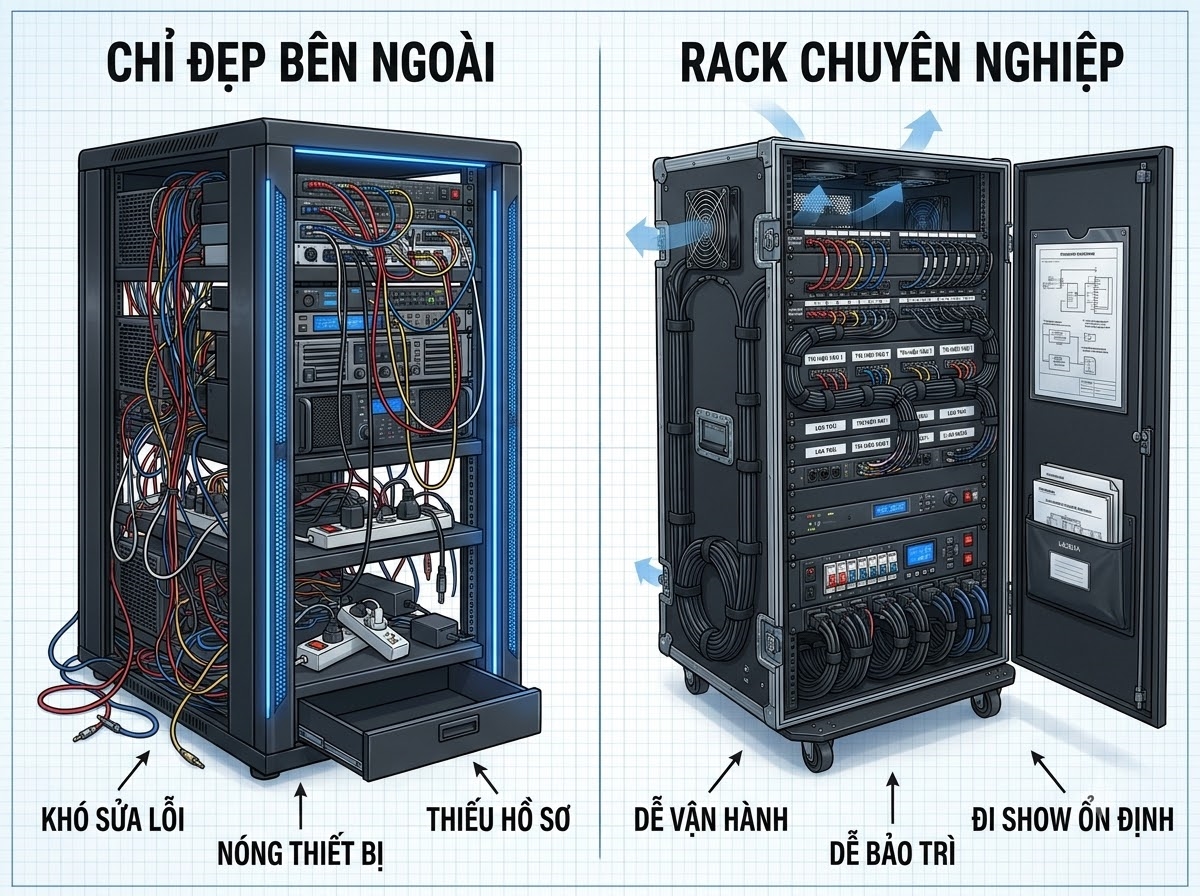

Một trong những điểm phân biệt rack chuyên nghiệp và rack tạm thời là hệ thống dây.

Rack tốt cần:

• Dây được đánh số hai đầu;

• Có sơ đồ patch;

• Có màu nhận diện;

• Có dây dự phòng;

• Dùng cable management;

• Không để dây tín hiệu chạy lẫn lộn với nguồn nếu không cần thiết.

Khi một kênh mất tiếng lúc chương trình đang chạy, kỹ thuật viên phải tìm lỗi trong vài phút, không thể mất 30 phút tháo từng bó dây.

5. Có patch panel giúp setup nhanh hơn

Với rental, patch panel phía trước hoặc sau rack giúp:

• Cắm nhanh;

• Giảm tháo lắp trực tiếp trên thiết bị;

• Bảo vệ cổng kết nối;

• Chuẩn hóa giữa các bộ rack.

Ví dụ:

• Audio input/output;

• Network;

• Dante;

• AES3;

• Speaker output;

• Power input.

Một rack tốt giúp kỹ thuật viên chỉ cần kết nối các điểm chuẩn thay vì mở nắp rack và thao tác sâu bên trong.

6. Có hồ sơ và nhãn rõ ràng

Rack đi show nên có:

• Tên rack;

• Số serial;

• Danh sách thiết bị;

• Sơ đồ tín hiệu;

• Sơ đồ nguồn;

• IP thiết bị mạng;

• Preset DSP;

• Firmware;

• Ngày bảo trì.

Một rack không có hồ sơ thường phụ thuộc vào trí nhớ của một người. Khi người đó không đi show, rủi ro tăng rất cao.

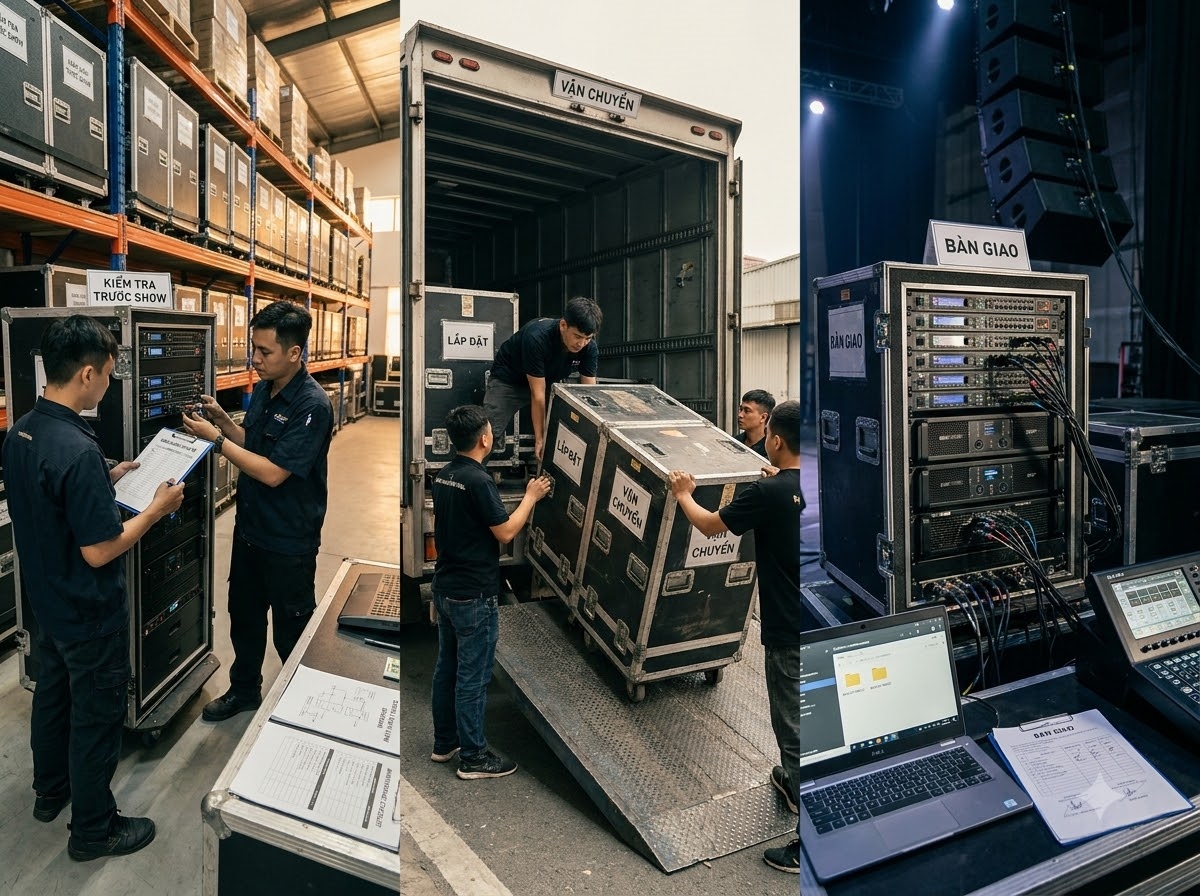

7. Thiết kế để vận chuyển

Rack rental cần tính đến:

• Bánh xe chịu tải;

• Góc bảo vệ;

• Tay kéo;

• Nắp trước/sau;

• Khóa chắc chắn;

• Chiều cao phù hợp xe vận chuyển;

• Trọng tâm không quá lệch.

Amplifier nặng đặt quá cao có thể làm rack mất cân bằng khi di chuyển.

8. Có phương án xử lý sự cố

Một rack chuyên nghiệp nên có:

• Dây tín hiệu spare;

• Module dự phòng quan trọng;

• USB backup preset;

• Bản vẽ signal flow;

• Bộ chuyển đổi cần thiết;

• Dụng cụ kiểm tra nhanh.

Mục tiêu không phải tránh mọi lỗi, mà là khi lỗi xảy ra, thời gian khôi phục phải ngắn nhất.

Những lỗi thường gặp ở rack rental

• Nhét quá nhiều thiết bị vào một rack;

• Không chừa khoảng thoát nhiệt;

• Không đánh số dây;

• Không lưu preset DSP;

• Không có backup show file;

• Nguồn điện đấu nối tùy tiện;

• Dùng thiết bị khác cấu hình nhưng không cập nhật sơ đồ;

• Không kiểm tra trước khi xuất kho.

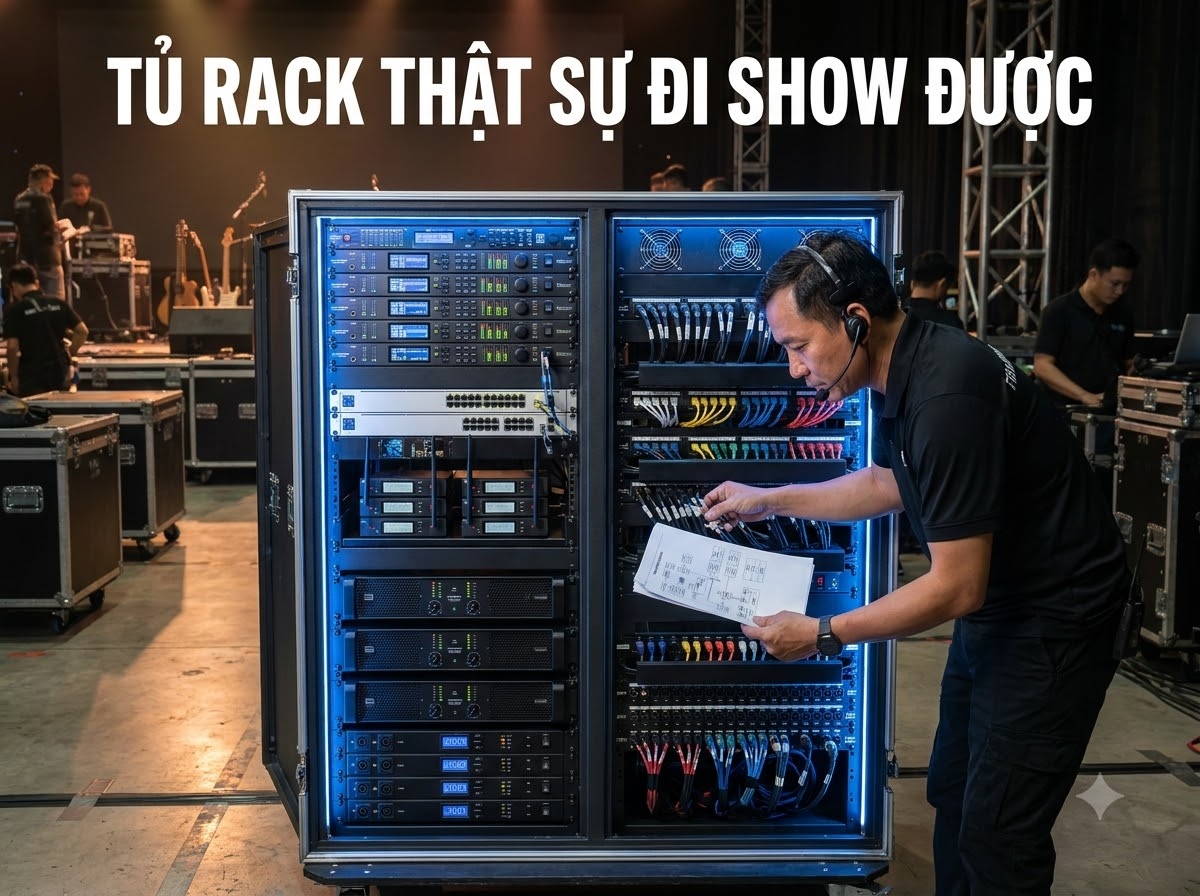

Checklist một tủ rack thật sự “đi show được”

✅ Có sơ đồ tín hiệu
✅ Có nhãn thiết bị và dây
✅ Có nguồn điện phân nhóm rõ ràng
✅ Có thông gió phù hợp
✅ Có patch panel hoặc điểm kết nối chuẩn hóa
✅ Có preset và backup cấu hình
✅ Có thiết bị spare quan trọng
✅ Có bánh xe và bảo vệ vận chuyển
✅ Có lịch kiểm tra trước show
✅ Bất kỳ kỹ thuật viên nào cũng hiểu cách vận hành

Kết luận

Tủ rack đi show không phải là rack chứa được nhiều thiết bị nhất, mà là rack giúp hệ thống vận hành nhanh, ổn định và dễ xử lý nhất.

Một rack chuyên nghiệp phải đáp ứng đồng thời:

• Kỹ thuật;

• An toàn điện;

• Quản lý nhiệt;

• Tốc độ setup;

• Khả năng bảo trì;

• Tính lặp lại giữa các chương trình.

Đối với đơn vị rental và dự án chuyên nghiệp, rack không chỉ là phụ kiện. Nó là một phần của giải pháp âm thanh. CK Audio cung cấp giải pháp rack amplifier, DSP, mixer, nguồn điện và hệ thống âm thanh sân khấu đồng bộ; hỗ trợ thiết kế cấu hình, hồ sơ kỹ thuật và bàn giao vận hành. Khách hàng dự án và rental được hưởng chiết khấu cao, đầy đủ VAT, CO, CQ, cùng chính sách bảo vệ giá dự án và bảo vệ thầu.
