Gain staging là gì?

Gain staging là quá trình thiết lập và duy trì mức tín hiệu phù hợp tại từng điểm trong toàn bộ chuỗi âm thanh, từ nguồn phát cho đến hệ thống loa.

Một chuỗi tín hiệu sân khấu phổ biến có thể gồm:

Micro hoặc nhạc cụ → bộ phát không dây → receiver → preamp mixer → xử lý kênh → fader → group → LR bus → matrix → DSP → cục đẩy công suất → loa.

Mỗi vị trí có khả năng tăng hoặc giảm tín hiệu. Nếu một tầng được đặt quá thấp, các tầng phía sau phải bù thêm gain. Nếu một tầng bị đẩy quá cao, tín hiệu có thể đã méo trước khi đi đến fader hoặc đồng hồ tổng.

Mục tiêu của gain staging không phải làm mọi đồng hồ hiển thị cùng một con số. Mục tiêu thực tế là:

• Tín hiệu đủ cao so với noise floor;

• Không tầng nào bị clip;

• Có khoảng headroom cho các đỉnh bất ngờ;

• Fader nằm trong vùng dễ thao tác;

• Compressor, gate và limiter nhận đúng mức tín hiệu;

• Mixer, DSP và amplifier được ghép mức phù hợp.

Thương hiệu nổi tiếng Yamaha và Biamp đều mô tả gain staging đúng là quá trình duy trì mức tín hiệu hợp lý trong toàn hệ thống nhằm giảm nhiễu, tránh méo và bảo toàn headroom.

Gain staging không chỉ là chỉnh nút Gain trên mixer

Đây là điểm thường bị hiểu thiếu.

Nút Gain hoặc Trim ở đầu vào mixer chỉ là một tầng trong chuỗi. Gain staging còn liên quan đến:

• Độ nhạy đầu vào của bộ phát micro không dây;

• Mức AF Output của receiver;

• Mức output của keyboard, DJ controller hoặc máy tính;

• Preamp analog trước bộ chuyển đổi AD;

• Digital trim trong mixer;

• EQ boost và makeup gain của compressor;

• Channel fader;

• Aux send, group, DCA, master và matrix;

• Input/output gain của DSP;

• Input sensitivity hoặc voltage gain của amplifier;

• Preset và limiter bảo vệ loa.

Một hệ thống có thể đặt preamp đúng nhưng vẫn sai gain staging nếu matrix bị cộng thêm 10 dB, DSP input phải giảm sâu hoặc amplifier nhận mức đầu vào vượt độ nhạy thiết kế.

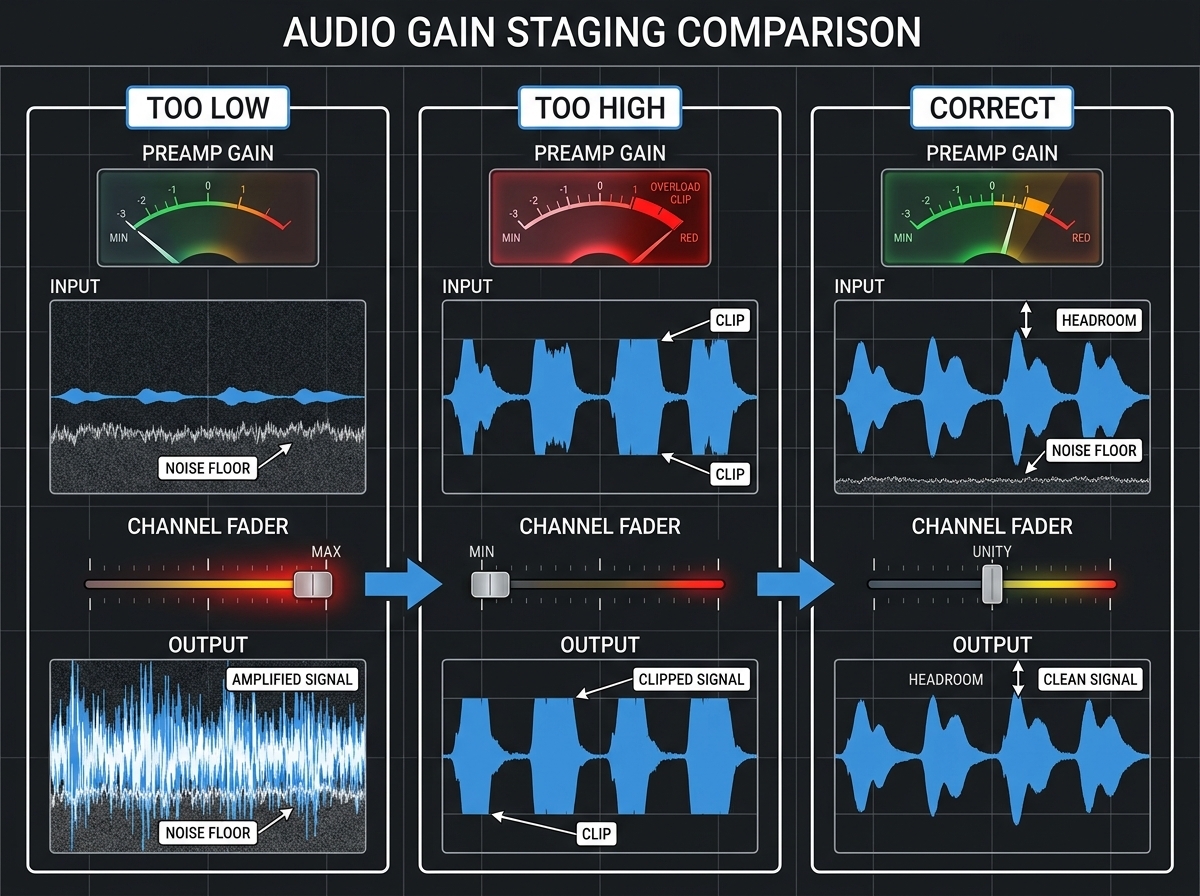

Gain staging chuẩn giúp hệ thống sạch ra sao?

Giữ tín hiệu cách xa noise floor

Mọi hệ thống đều có một mức nhiễu nền nhất định, đến từ preamp, mạch điện tử, nguồn phát, cáp và môi trường điện.

Nếu tín hiệu từ micro đi vào preamp quá nhỏ, kỹ thuật viên có thể phải:

• Đẩy channel fader lên cao;

• Tăng group hoặc master;

• Tăng output DSP;

• Mở thêm độ nhạy đầu vào amplifier.

Những thao tác này không chỉ nâng nội dung cần nghe mà còn nâng cả tiếng nền đã có trong chuỗi. Ngược lại, gain đầu vào quá cao có thể làm preamp hoặc bộ chuyển đổi AD quá tải. Hạ fader sau đó chỉ làm phần tín hiệu đã méo nhỏ đi, nó không thể phục hồi waveform ban đầu. Biamp lưu ý gain quá thấp làm tín hiệu tiến gần noise floor, trong khi gain quá cao có thể làm thiết bị bị overdrive và tạo clipping.

Giữ đủ headroom cho phần biểu diễn thật

Headroom là khoảng dự phòng từ mức làm việc bình thường đến giới hạn clip của thiết bị. Trong lúc soundcheck, ca sĩ thường chưa hát với cường độ giống hoàn toàn lúc biểu diễn. MC có thể nói nhỏ khi thử nhưng cao giọng hơn khi chương trình bắt đầu. Kick, snare và nhạc cụ cũng có transient cao hơn nhiều so với mức trung bình.

Nếu tín hiệu soundcheck đã nằm sát đỉnh meter, hệ thống gần như không còn chỗ cho những thay đổi đó. Gain staging chuẩn không cố dùng hết mọi dB có sẵn. Nó cố giữ tín hiệu đủ sạch nhưng vẫn để lại một khoảng an toàn cho chương trình thực tế.

Hạn chế hiện tượng clip bị che giấu

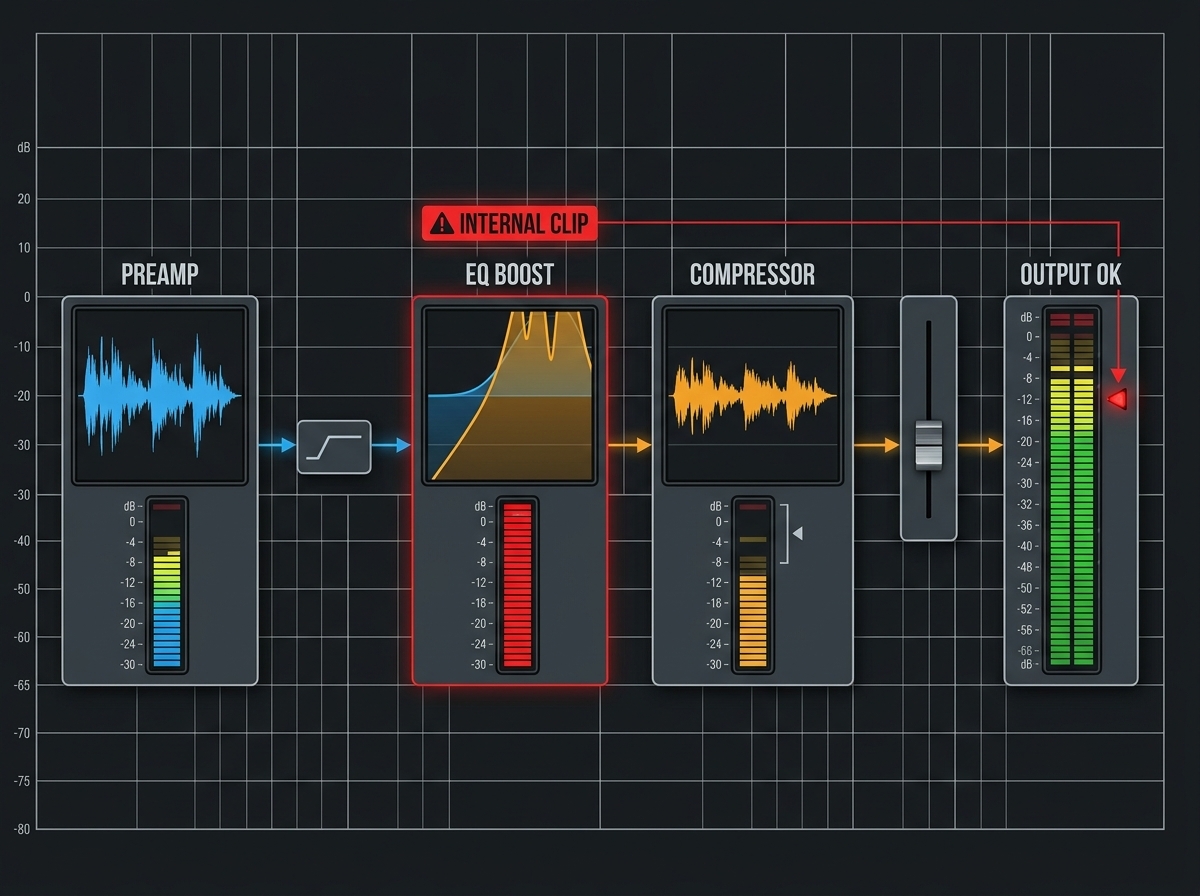

Một tín hiệu có thể clip ở giữa channel strip nhưng đồng hồ đầu ra vẫn bình thường.

Ví dụ:

1. Preamp được đặt đúng;

2. EQ boost 12 dB làm tín hiệu vượt giới hạn;

3. Compressor phía sau giảm lại 8 dB;

4. Channel output meter nhìn vẫn ổn.

Trong trường hợp này, compressor chỉ làm phần tín hiệu đã clip nhỏ xuống. Một số mixer số sử dụng peak detection tại nhiều điểm trong channel strip để cảnh báo lỗi ngay cả khi output meter chưa quá cao. Thương hiệu Allen & Heath cũng cảnh báo rằng EQ có thể làm một processing block clip trước khi compressor phía sau hạ mức tín hiệu.

Vì sao gain staging chuẩn giúp dễ mix hơn?

Fader nằm trong vùng dễ kiểm soát

Fader được thiết kế để cân bằng các thành phần trong bản mix, không phải để sửa một preamp đặt sai. Khi preamp quá cao, channel fader thường phải nằm ở –30 dB hoặc thấp hơn. Lúc này, một chuyển động nhỏ cũng có thể tạo thay đổi âm lượng tương đối lớn, khiến việc nâng vocal hoặc giảm nhạc trở nên thiếu chính xác.

Khi preamp quá thấp, fader có thể phải đẩy gần hết hành trình mà vocal vẫn không đủ mức. Kỹ thuật viên mất khoảng điều chỉnh dự phòng và có xu hướng tăng thêm bus hoặc master. Nếu mức đầu vào hợp lý, các kênh quan trọng thường có thể hoạt động quanh khu vực unity hoặc vùng lân cận. Đây là nơi thao tác fader thuận tiện và dễ lặp lại hơn. Yamaha khuyến nghị sử dụng PFL để đặt input gain, đồng thời xem việc phần lớn channel fader phải nằm quá cao hoặc quá thấp là dấu hiệu cần kiểm tra lại gain structure.

Điều đó không có nghĩa mọi fader đều phải nằm chính xác tại 0 dB. Một chiếc hi-hat, ambience mic hoặc playback nền hoàn toàn có thể nằm thấp hơn. Vấn đề cần xem xét là khi toàn bộ các kênh chính đều phải kéo xuống rất sâu hoặc đẩy lên hết hành trình.

Compressor và gate hoạt động dễ dự đoán hơn

Threshold của gate, compressor, ducker, automixer và limiter đều phản ứng theo mức tín hiệu đi vào.

Nếu gain đầu vào thay đổi liên tục:

• Gate có thể mở không đều;

• Compressor lúc không hoạt động, lúc giảm quá sâu;

• Vocal mỗi bài lại có cảm giác khác nhau;

• Monitor mix thay đổi ngoài dự kiến;

• Scene đã lưu không còn tạo kết quả giống ban đầu.

Biamp lưu ý nhiều bộ xử lý dựa vào mức tín hiệu để kích hoạt threshold, nếu tín hiệu đến quá thấp hoặc quá cao, chúng có thể không hoạt động theo cách đã thiết lập.

Monitor mix ổn định hơn

Preamp gain thường nằm trước đường chia tín hiệu đến FOH, monitor và recording. Khi kỹ thuật viên tăng preamp 6 dB trong lúc show, không chỉ loa chính tăng 6 dB. Tùy routing, mức gửi đến monitor, in-ear, broadcast hoặc multitrack cũng có thể thay đổi.

Ca sĩ có thể lập tức thấy monitor lớn hơn, compressor phản ứng sâu hơn hoặc hệ thống tiến gần feedback. Vì vậy, preamp gain nên được hoàn thiện trước show và chỉ thay đổi khi có lý do thực sự rõ ràng.

Scene dễ lưu, recall và bàn giao

Một scene có giá trị khi các mức đầu vào tương đối nhất quán.

Nếu gain staging được chuẩn hóa, đội kỹ thuật có thể:

• Recall scene mà không phải chỉnh lại toàn bộ compressor;

• Dùng show file cho nhiều đêm diễn;

• Chuyển giao bàn mixer giữa các kỹ thuật viên;

• Tạo preset cho từng nghệ sĩ;

• Gửi tín hiệu ổn định cho livestream;

• So sánh kết quả giữa các hệ thống rõ ràng hơn.

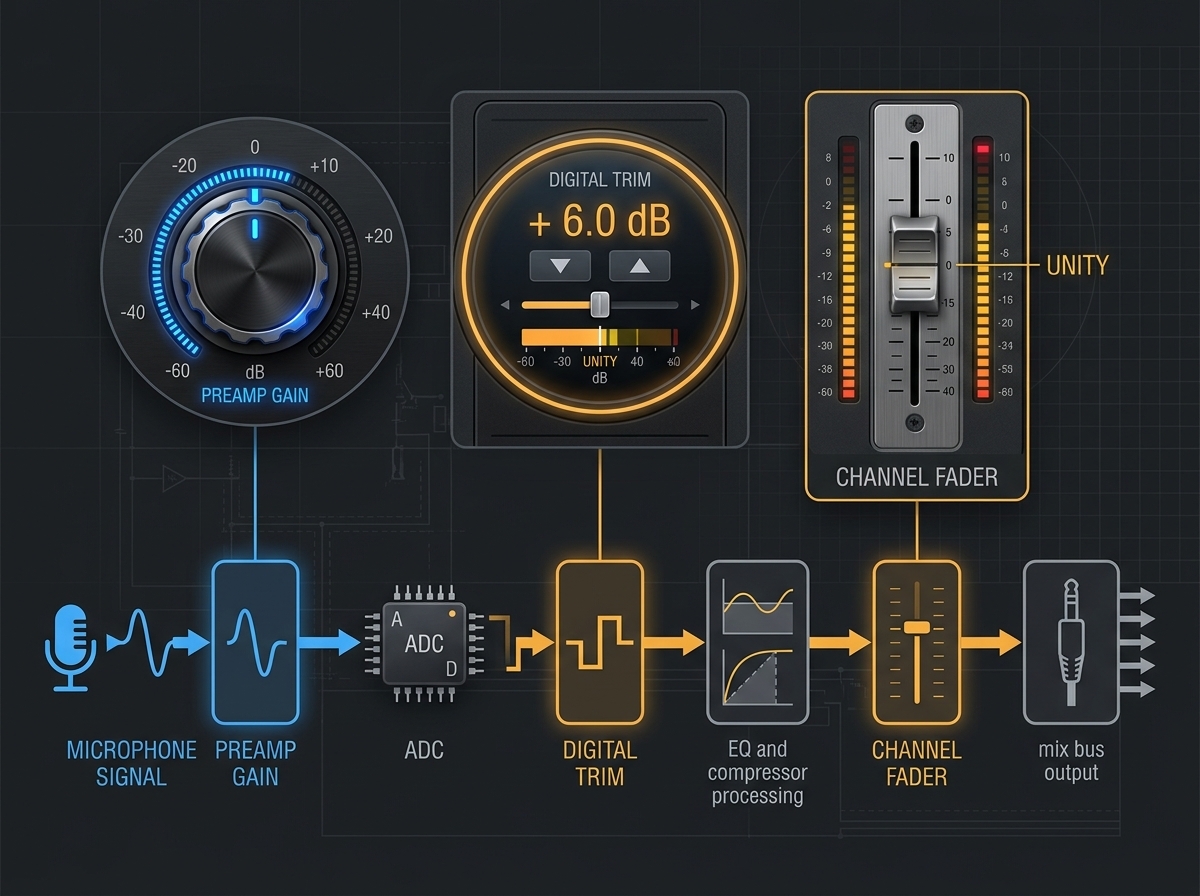

Phân biệt Gain, Trim, Fader và DCA

Preamp Gain là gì?

Preamp gain tăng tín hiệu analog yếu từ micro lên mức phù hợp trước khi tín hiệu được chuyển sang miền digital. Đây là tầng cần được ưu tiên xử lý đúng vì nếu preamp hoặc bộ chuyển đổi AD đã clip, các thao tác digital phía sau không thể sửa lại tín hiệu.

Digital Trim là gì?

Digital trim tăng hoặc giảm tín hiệu sau khi nó đã được chuyển đổi sang digital.

Trên các hệ thống có nhiều bàn mixer dùng chung stagebox:

• Một bàn có thể kiểm soát analog preamp;

• Bàn còn lại dùng digital trim để tạo mức riêng;

• Gain tracking có thể bù trim khi preamp chung thay đổi.

Thương hiệu Allen & Heath phân biệt rõ Gain dành cho đầu vào analog có preamp, còn Trim là điều chỉnh thuần digital và thuộc phần xử lý của channel.

Một điểm cần nhớ:

Digital trim có thể chỉnh mức sau bộ chuyển đổi, nhưng không thể sửa clipping đã xảy ra tại preamp hoặc ADC.

Channel Fader là gì?

Fader điều chỉnh mức kênh đưa đến bus hoặc mix sau các tầng xử lý, tùy block diagram của mixer. Fader dùng để tạo cân bằng nghệ thuật giữa vocal, nhạc cụ và playback. Nó không nên được dùng như công cụ chính để bù một input gain đặt sai.

DCA có phải một gain stage riêng không?

DCA không phải một đường audio bus theo nghĩa truyền thống. Nó là bộ điều khiển từ xa cho gain của nhiều channel fader được gán vào nhóm. Khi kéo DCA vocal xuống, tín hiệu của các kênh vocal được giảm tại những điểm fader tương ứng. DCA rất hữu ích khi mix, nhưng kéo DCA xuống không nhất thiết giải quyết clipping đã xảy ra trước vị trí channel fader.

Bus, Group và Matrix Gain

Sau channel fader, tín hiệu có thể tiếp tục đi qua:

• Aux bus;

• Subgroup;

• LR master;

• Matrix;

• Output trim.

Mỗi tầng có thể cộng hoặc trừ gain. Vì tác động của các gain stage mang tính tích lũy, nhiều mức boost nhỏ có thể cộng lại thành một mức tăng đáng kể.

0 dB trên fader không phải 0 dBFS

Đây là một trong những nhầm lẫn nguy hiểm nhất khi vận hành mixer số.

0 dB trên fader

Khi fader nằm tại 0 dB hay unity gain, tín hiệu đi qua tầng đó mà không được tăng hoặc giảm mức. Nó không có nghĩa tín hiệu đang đạt mức tối đa của hệ thống.

0 dBFS

0 dBFS là mức tối đa có thể biểu diễn trong miền digital. Khi tín hiệu vượt mức này, dữ liệu bị clip.

dBFS không có giá trị dương trong cách hiển thị thông thường:

• –18 dBFS thấp hơn giới hạn 18 dB;

• –6 dBFS thấp hơn giới hạn 6 dB;

• 0 dBFS là trần digital.

0 dBu

dBu là đơn vị điện áp analog, với 0 dBu tương ứng khoảng 0,775 Vrms.

dBu và dBFS không thể đổi trực tiếp nếu không biết mức calibration của thiết bị. Nhà sản xuất quyết định một giá trị dBFS sẽ tương ứng với bao nhiêu dBu tại đầu ra analog.

Ví dụ, trên các mixer số Allen & Heath, hãng quy ước:

0 dB trên meter = –18 dBFS bên trong = +4 dBu tại đầu ra analog.

Điều đó tạo 18 dB headroom bên trên mức làm việc danh định. Tuy nhiên, không nên lấy quy ước này áp dụng cho mọi thương hiệu mixer.

Meter peak và RMS khác nhau thế nào?

Peak meter

Peak meter phản ứng nhanh với các đỉnh tức thời. Nó đặc biệt quan trọng khi kiểm tra:

• Kick;

• Snare;

• Percussion;

• Vocal có phụ âm sắc;

• Tín hiệu digital;

• Khả năng tiến gần clipping.

RMS hoặc average meter

RMS meter phản ứng chậm hơn và biểu thị năng lượng trung bình trong một khoảng thời gian. Giá trị này thường gần với cảm nhận âm lượng liên tục hơn, nhưng có thể không hiển thị đầy đủ những transient rất ngắn.

Cùng một tín hiệu có thể cho giá trị peak và RMS rất khác nhau. Khoảng chênh giữa chúng liên quan đến crest factor của nội dung âm thanh. Vì vậy, không nên đặt gain chỉ dựa vào một loại meter mà không hiểu meter đó đang hiển thị gì.

Gain staging chuẩn nên đặt meter ở mức nào?

Không có một con số áp dụng cho mọi mixer. Hãy kiểm tra tài liệu của đúng thiết bị đang sử dụng.

Bảng dưới đây là điểm bắt đầu thực hành:

Các giá trị –24, –18, –12 hoặc –6 dBFS không phải tiêu chuẩn bắt buộc. Vocal, snare, bass và nhạc playback có crest factor khác nhau nên không thể ép tất cả đạt cùng một mức peak.

Mục tiêu đúng hơn là:

Mức trung bình đủ khỏe, transient không chạm clip và vẫn còn headroom cho phần biểu diễn thật.

Quy trình chỉnh gain staging chuẩn trên mixer

Bước 1: Kiểm tra đúng loại tín hiệu đầu vào

Trước khi chạm vào nút Gain, hãy xác định thiết bị đang cấp tín hiệu gì:

• Micro level;

• Instrument level;

• Consumer line level;

• Professional line level;

• Digital input.

Một micro nối vào line input có thể phải tăng gain rất nhiều và kéo theo tiếng nền. Ngược lại, keyboard hoặc playback có output cao đưa vào mic input có thể làm preamp quá tải ngay cả khi gain đã giảm gần hết. Guitar hoặc bass thụ động thường cần DI box hoặc đầu vào Hi-Z phù hợp thay vì kết nối tùy tiện vào line input. Yamaha xem việc ghép đúng loại nguồn với đúng đầu vào là bước đầu tiên của gain staging.

Bước 2: Kiểm tra tầng đầu tiên của nguồn

Gain staging phải bắt đầu từ nơi tín hiệu được tạo ra, không phải từ mixer.

Với micro không dây

Chuỗi cần kiểm tra là:

Capsule → transmitter input → receiver output → mixer input.

Nếu transmitter input đã clip, giảm output receiver hoặc hạ gain mixer sẽ không sửa được méo. Nó chỉ làm tín hiệu méo nhỏ hơn. Shure lưu ý mức gain của bộ phát phải được đặt theo tín hiệu lớn nhất của nghệ sĩ; output level trên receiver không thể sửa lỗi méo hoặc tỷ lệ tín hiệu trên nhiễu đã phát sinh ở transmitter.

Với keyboard và DJ controller

Đặt output của nguồn ở mức vận hành ổn định, tránh để người biểu diễn thay đổi tùy ý trong show. Không nên để keyboard ở mức quá thấp rồi tăng nhiều gain trên mixer, cũng không nên để output thiết bị quá cao đến mức input mixer bị overload dù preamp gần như đã đóng.

Với laptop và điện thoại

Kiểm tra:

• Volume hệ điều hành;

• Volume phần mềm phát nhạc;

• Output của audio interface;

• Mức normalize của từng file;

• Loại cổng đang sử dụng.

Hai file có waveform và loudness khác nhau vẫn có thể tạo mức đầu ra rất khác dù volume của máy tính không thay đổi.

Bước 3: Tạm thời đưa fader về vị trí phù hợp

Trước khi soundcheck:

• Hạ hoặc mute output để tránh âm thanh đột ngột;

• Đặt channel processing về trạng thái cơ bản;

• Đưa channel fader và master về vị trí quy trình của đội kỹ thuật;

• Bypass những makeup gain chưa cần thiết;

• Kiểm tra không có trim hoặc gain ẩn từ scene cũ.

Có thể giữ channel fader ở mức thấp trong khi dùng PFL, vì PFL đọc tín hiệu trước fader.

Bước 4: Yêu cầu nghệ sĩ biểu diễn ở mức thực tế

Không nên chỉnh gain bằng câu “alo, một hai” rất nhỏ rồi sử dụng cho cả đêm diễn.

Hãy yêu cầu:

• Ca sĩ hát đoạn cao nhất;

• MC nói với cường độ dự kiến;

• Drummer đánh thật vào kick và snare;

• Guitarist sử dụng đúng pedal và tiếng lead;

• Keyboard mở patch có output cao nhất;

• DJ chạy đoạn nhạc có mức lớn nhất.

Nếu nghệ sĩ không thể diễn ở mức thật trong soundcheck, cần chủ động để lại nhiều headroom hơn.

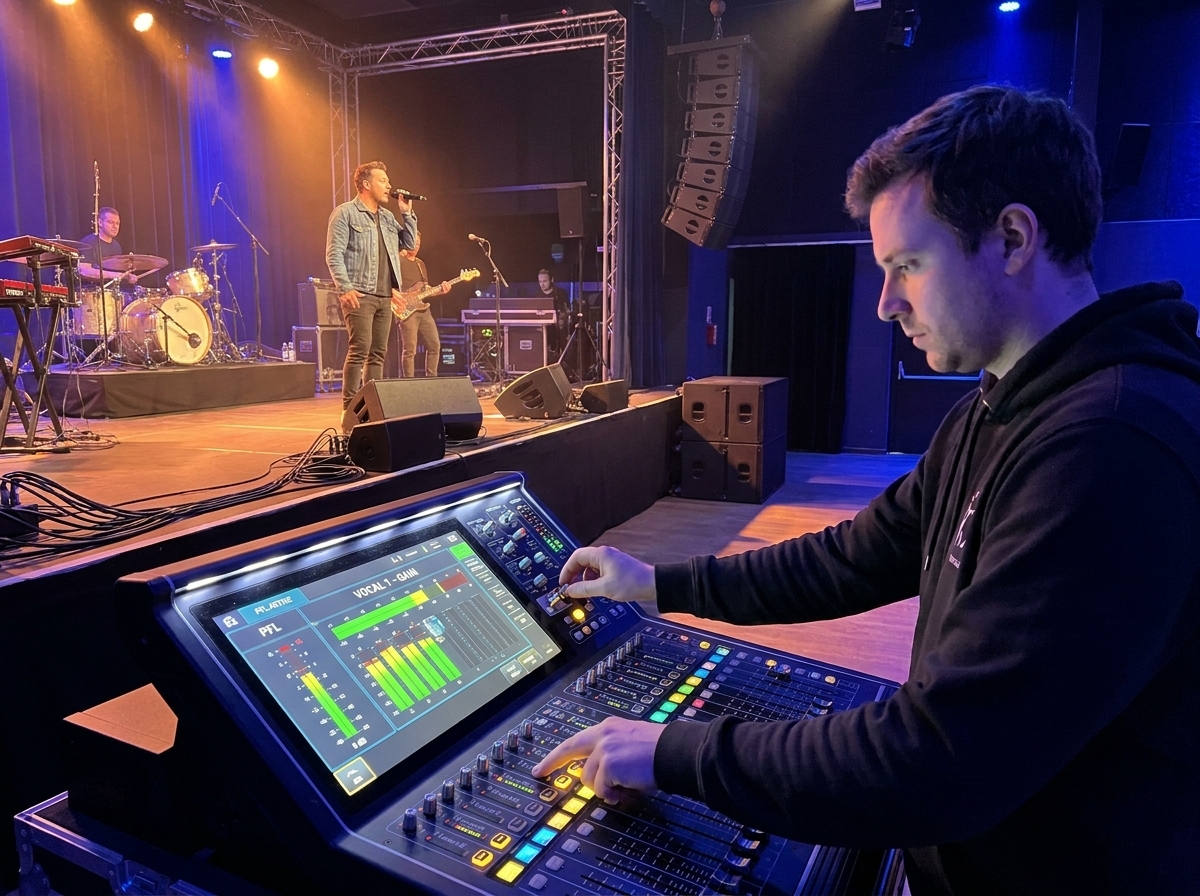

Bước 5: Dùng PFL để chỉnh preamp

Nhấn PFL hoặc Solo đúng chế độ để quan sát meter của riêng kênh trước fader.

Sau đó:

1. Bắt đầu với gain thấp;

2. Cho nguồn phát ở mức thực tế;

3. Tăng gain từ từ;

4. Theo dõi peak;

5. Dừng khi tín hiệu đạt vùng nominal nhưng còn headroom;

6. Kiểm tra bằng tai nghe xem nguồn đã méo từ trước hay chưa.

PFL cho phép xem mức tín hiệu đầu vào độc lập với channel fader, nhờ đó việc đặt preamp không bị ảnh hưởng bởi cân bằng bản mix.

Bước 6: Dùng Pad khi nguồn quá cao

Nếu gain đã giảm hết mà input vẫn quá cao, hãy kiểm tra Pad.

Pad giảm mức tín hiệu trước preamp, hữu ích với:

• Kick drum;

• Snare;

• Guitar amplifier;

• Active DI có output cao;

• Thiết bị line level đưa vào mic/line socket;

• Micro condenser đặt gần nguồn có SPL cao.

Nếu micro có pad tích hợp và chính mạch micro đang quá tải, nên xử lý tại micro trước. Giảm gain trên mixer không sửa được distortion đã xuất hiện bên trong micro.

Bước 7: Thêm EQ và kiểm tra meter lại

Sau khi đặt gain:

1. Bật HPF nếu cần;

2. Thực hiện EQ;

3. Kiểm tra meter sau EQ;

4. Bật gate hoặc compressor;

5. Kiểm tra gain reduction;

6. Chỉ thêm makeup gain khi có mục tiêu rõ ràng;

7. Kiểm tra lại channel output.

EQ boost làm tăng mức tín hiệu. Ví dụ, boost 9 dB tại một vùng rộng có thể làm channel tiến gần clipping dù preamp ban đầu được đặt hợp lý.

Bước 8: Đưa fader về vùng làm việc và tạo bản mix

Sau khi từng input đã ổn định, đưa fader các kênh chính về khu vực dễ thao tác rồi cân bằng:

• Vocal chính;

• Nhạc cụ;

• Playback;

• FX return;

• Talkback;

• Ambience.

Không cần ép tất cả fader tại 0 dB. Gain staging chỉ tạo điều kiện để các fader không bị dồn hết về đáy hoặc hết hành trình trên.

Bước 9: Kiểm tra group, LR và matrix

Khi nhiều kênh cộng vào cùng một bus, mức tổng có thể tăng đáng kể. Ví dụ, từng vocal channel đều không clip nhưng tám vocal cùng vào một group có thể làm group tiến gần giới hạn. Tương tự, LR bus có thể ổn nhưng matrix được boost thêm lại quá cao.

Cần kiểm tra meter tại:

• Input;

• Post-EQ;

• Post-compressor;

• Group;

• LR;

• Matrix;

• Physical output.

Vị trí meter có thể thay đổi theo cấu hình mixer. Một số bàn cho phép chọn meter point là post-preamp, post-EQ, post-compressor hoặc post-fader.

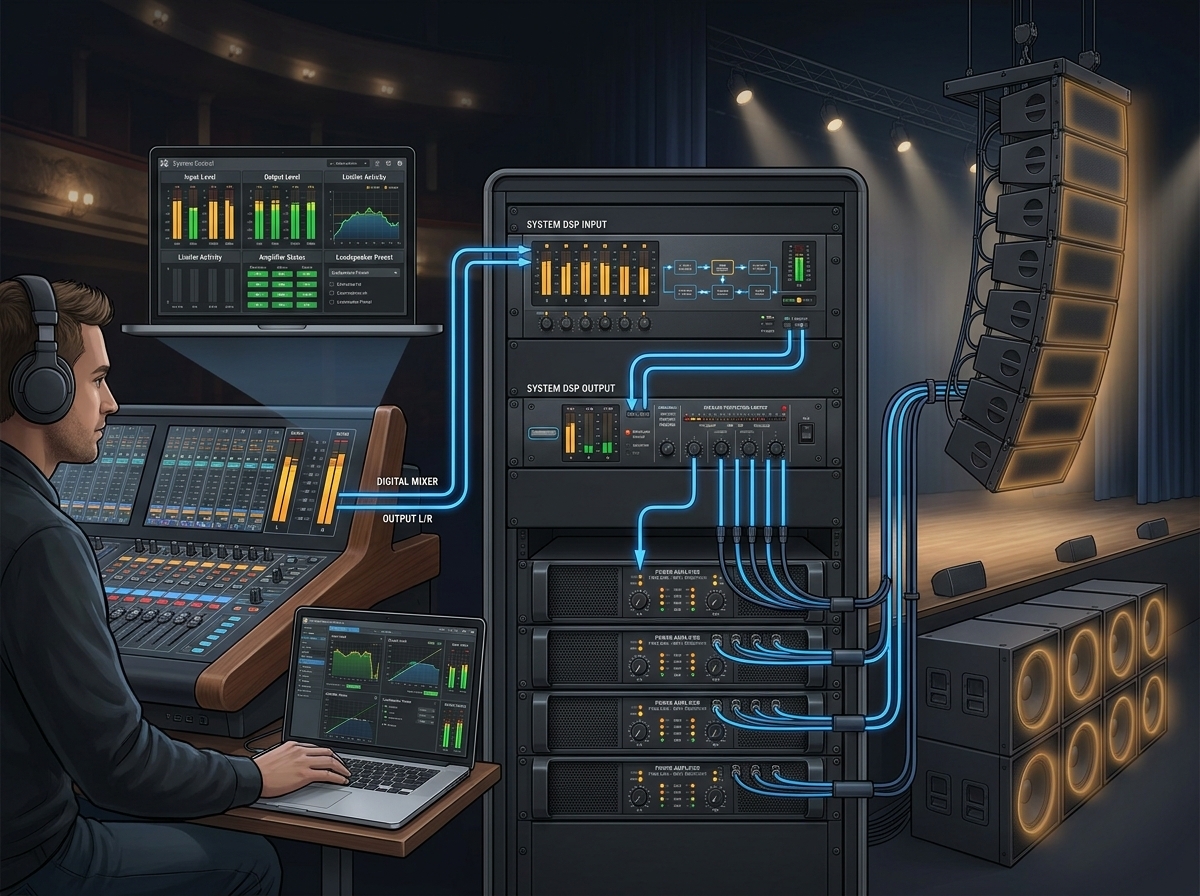

Bước 10: Ghép mức từ mixer sang DSP

Mixer output và DSP input cần hoạt động quanh mức danh định tương thích.

Nếu mixer output quá thấp nhưng DSP phải tăng input gain nhiều:

• Noise floor có thể bị nâng;

• Meter DSP thiếu ổn định;

• Limiter và threshold không nhận đúng mức dự kiến.

Nếu mixer output quá cao:

• Analog input của DSP có thể clip;

• Hệ thống méo dù mixer meter chưa đỏ;

• DSP input phải giảm sâu để bù.

Đừng chỉ nhìn mixer. Hãy kiểm tra đồng thời meter output mixer và input DSP.

Bước 11: Ghép DSP với cục đẩy công suất

Cần biết các thông số:

• DSP maximum output level;

• Amplifier input sensitivity;

• Amplifier voltage gain;

• Vị trí input attenuator;

• Preset loa;

• Threshold limiter.

Ví dụ, một amplifier có thể công bố input sensitivity 1,23 Vrms, tương đương +4 dBu, voltage gain 30 dB và maximum input +24 dBu. Những giá trị này cho thấy việc ghép mức phải dựa trên tài liệu, không thể chỉ xoay núm theo một vị trí quen thuộc.

Công thức quy đổi dBu sang điện áp:

Vrms = 0,775 × 10^(dBu/20)

Tuy nhiên, trong hệ thống sử dụng preset chính hãng, nên ưu tiên gain structure và limiter do nhà sản xuất chỉ định.

Bước 12: Cố định và khóa tầng hệ thống

Khi DSP, amplifier và limiter đã được hiệu chỉnh:

• Lưu preset;

• Ghi lại gain amplifier;

• Khóa output DSP;

• Phân quyền người dùng;

• Dán nhãn rack;

• Lưu file dự phòng;

• Ghi số lượng và trở kháng loa trên mỗi kênh.

Nếu người vận hành tùy ý thay đổi amplifier gain sau khi limiter đã được hiệu chuẩn, giới hạn bảo vệ loa có thể không còn đúng.

Ví dụ ba cách đặt gain thường gặp

Trường hợp 1: Gain thấp nhưng master rất cao

Kỹ thuật viên thấy meter input thấp nên bù:

• Channel fader +10 dB;

• Group +5 dB;

• Matrix +6 dB;

• DSP input +8 dB.

Hệ thống có thể đủ âm lượng nhưng đã sử dụng nhiều tầng gain để nâng một tín hiệu yếu từ đầu. Tiếng nền và threshold của dynamics trở nên khó kiểm soát.

Trường hợp 2: Gain cao nhưng fader nằm –35 dB

Preamp liên tục tiến sát clip, nhưng channel fader bị kéo rất thấp để loa không quá lớn. Mixer tổng có thể không báo đỏ, trong khi méo đã xuất hiện ngay ở đầu vào. Chỉ cần ca sĩ hát lớn hơn hoặc EQ boost nhẹ là tín hiệu vượt giới hạn.

Trường hợp 3: Gain staging hợp lý

Preamp đưa tín hiệu đến mức nominal, còn headroom cho transient. Channel fader nằm trong vùng dễ thao tác. Bus và matrix gần unity. DSP và amplifier được ghép theo mức tham chiếu. Kỹ thuật viên có thể tập trung vào âm sắc, độ động và cảm xúc thay vì liên tục cứu meter.

Gain staging khi dùng chung stagebox cho FOH và monitor

Trong hệ thống hai bàn mixer, analog preamp thường được dùng chung.

Một quy trình phù hợp là:

1. Chỉ định rõ bàn nào sở hữu preamp;

2. Bàn còn lại sử dụng digital trim;

3. Hoàn thiện preamp trước soundcheck;

4. Hạn chế thay đổi analog gain trong show;

5. Bật gain compensation hoặc gain tracking nếu hệ thống hỗ trợ;

6. Thông báo giữa hai kỹ thuật viên trước mọi thay đổi.

Digital trim hữu ích vì FOH và monitor có thể cần mức channel khác nhau mà không tác động trực tiếp đến preamp chung. Một số hệ thống cho phép trim tự động bù khi analog gain thay đổi.

Gain staging trên mixer digital có còn quan trọng không?

Có, nhưng cần hiểu đúng. Nhiều mixer và DSP hiện đại sử dụng xử lý floating-point với internal headroom lớn. Vì thế, mức nội bộ không còn nhạy cảm như một số hệ thống analog cũ, miễn là không clip tại các biên quan trọng.

Tuy nhiên, gain staging vẫn cần thiết tại:

• Capsule và transmitter;

• Preamp analog;

• ADC;

• Input/output analog;

• Những processing block có giới hạn riêng;

• Digital output 0 dBFS;

• DAC;

• DSP input/output;

• Amplifier input;

• Threshold của gate, compressor và limiter.

Biamp lưu ý DSP floating-point có thể chịu được khoảng mức nội bộ rộng, nhưng đầu vào và đầu ra của chip vẫn không được vượt điểm digital clipping. Vì vậy, không cần theo đuổi một nghi thức cứng nhắc rằng mọi tầng phải chính xác tại 0 dB. Điều cần đạt là không làm mất tín hiệu ở đầu chuỗi, không clip tại biên và giữ các mức vận hành dễ dự đoán.

Những sai lầm thường gặp khi chỉnh gain staging

Chỉnh Gain bằng cách nhìn LR meter

LR meter hiển thị tổng của nhiều channel và thường nằm sau nhiều tầng xử lý. Nó không thay thế input PFL meter.

Thấy nhỏ là tăng Gain ngay trong lúc biểu diễn

Vocal nhỏ có thể do channel fader, DCA, compressor, micro placement hoặc ca sĩ cầm micro xa. Tăng preamp khi chưa xác định nguyên nhân có thể làm monitor và recording cùng thay đổi.

Dùng Digital Trim để sửa preamp clip

Digital trim nằm sau quá trình chuyển đổi. Nó chỉ làm tín hiệu đã clip nhỏ xuống.

Đặt mọi channel đạt cùng một peak

Snare có transient rất ngắn, trong khi keyboard và playback có mức trung bình cao hơn. Ép chúng đạt cùng một peak không đồng nghĩa chúng sẽ cân bằng trong bản mix.

Kéo master xuống để che bus clip

Master fader thấp không bảo đảm những processing block trước master không bị quá mức.

EQ boost rồi không kiểm tra meter

EQ, compressor makeup gain và FX return đều có thể làm thay đổi gain structure sau soundcheck.

Xoay amplifier về “12 giờ” cho mọi hệ thống

Vị trí núm không cho biết chính xác input sensitivity, voltage gain hoặc mức công suất đầu ra. Hai amplifier có núm cùng vị trí vẫn có thể cần mức input rất khác nhau.

Dùng limiter thay cho gain staging

Limiter chỉ giảm tín hiệu sau khi vượt threshold. Nó không sửa noise floor, preamp clipping, source distortion hay gain structure thiếu hợp lý.

Coi Auto Gain là phương án thay thế hoàn toàn

Các chức năng Gain Assistant có thể rút ngắn thời gian thiết lập và hỗ trợ ngăn clipping, nhưng vẫn cần kiểm tra nghệ sĩ biểu diễn thật, nguồn tín hiệu, headroom và toàn bộ chuỗi output. Allen & Heath mô tả Auto Set và Auto Gain là công cụ hỗ trợ đặt preamp và giảm gain khi có nguy cơ clipping, không phải sự thay thế cho việc giám sát hệ thống.

Checklist gain staging trước giờ diễn

Tại nguồn

• Micro đúng capsule và vị trí;

• Transmitter không báo overload;

• Receiver output đúng mic hoặc line;

• Keyboard, DJ controller và playback có output cố định;

• DI box đúng active hoặc passive;

• Không có file nhạc bị clip từ trước.

Tại mixer

• Đúng input socket;

• Pad và phantom đúng trạng thái;

• PFL từng channel;

• Preamp còn headroom;

• Digital trim không che lỗi analog;

• EQ và makeup gain không làm channel clip;

• Group, LR và matrix còn khoảng dự phòng;

• PFL/AFL được hiểu đúng.

Tại DSP và amplifier

• Mixer output và DSP input tương thích;

• DSP output đúng mức tham chiếu;

• Preset đúng model loa;

• Amplifier gain đúng cấu hình;

• Limiter đã hiệu chỉnh;

• Input attenuator được cố định;

• Không có boost ngoài tài liệu hóa.

Trong lúc vận hành

• Không chỉnh preamp tùy tiện;

• Theo dõi peak tại nhiều processing point;

• Kiểm tra gain reduction của compressor và limiter;

• Trao đổi với kỹ thuật viên monitor;

• Ghi lại mọi thay đổi quan trọng;

• Lưu scene sau khi hoàn thiện.

Gain staging chuẩn có làm bản mix tự động hay hơn không?

Không.

Gain staging không thể sửa:

• Ca sĩ cầm micro sai;

• Nhạc cụ chưa được cân chỉnh;

• Loa đặt sai vị trí;

• Phase sub và main chưa căn;

• Phòng có quá nhiều phản xạ;

• Micro chọn không phù hợp;

• EQ hoặc compression thiếu hợp lý.

Điều gain staging làm được là loại bỏ những lỗi kỹ thuật không cần thiết. Nó trao cho kỹ thuật viên một nền tín hiệu sạch, còn headroom và dễ điều khiển để các quyết định mix thực sự có tác dụng.

Kết luận: Gain staging chuẩn là quản lý cả chuỗi tín hiệu

Gain staging chuẩn không phải hành động xoay một nút Gain đến khi đèn gần đỏ. Đó là quá trình kiểm soát toàn bộ mức tín hiệu từ nguồn phát, preamp, channel processing, bus, matrix, DSP cho đến cục đẩy công suất.

Một hệ thống được thiết lập hợp lý sẽ có:

• Tín hiệu sạch hơn;

• Noise floor thấp hơn;

• Ít nguy cơ clipping;

• Headroom tốt hơn;

• Fader dễ thao tác;

• Compressor và gate ổn định;

• Monitor ít biến động;

• Scene dễ lưu và bàn giao;

• Limiter hoạt động đúng mục tiêu.

Nguyên tắc cần ghi nhớ là:

Đặt tín hiệu đủ cao để tránh nhiễu, đủ thấp để giữ headroom và kiểm tra mức tại từng tầng thay vì chỉ nhìn meter cuối cùng.

Tư vấn và tuning hệ thống âm thanh tại CK Audio

CK Audio cung cấp giải pháp âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, đơn vị tích hợp hệ thống và đối tác rental.

Khách hàng được hỗ trợ:

• Tư vấn mixer số, DSP, amplifier và hệ thống loa đồng bộ;

• Thiết kế signal flow và gain structure;

• Thiết lập gain, trim, EQ, compressor, limiter và matrix;

• Căn chỉnh hệ thống theo mặt bằng thực tế;

• Xây dựng show file và preset vận hành;

• Đào tạo kỹ thuật viên bàn giao hệ thống;

• Chiết khấu cao cho dự án và đơn vị rental;

• Đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc rõ ràng, thuận lợi khi nghiệm thu và triển khai các công trình quy mô lớn.
