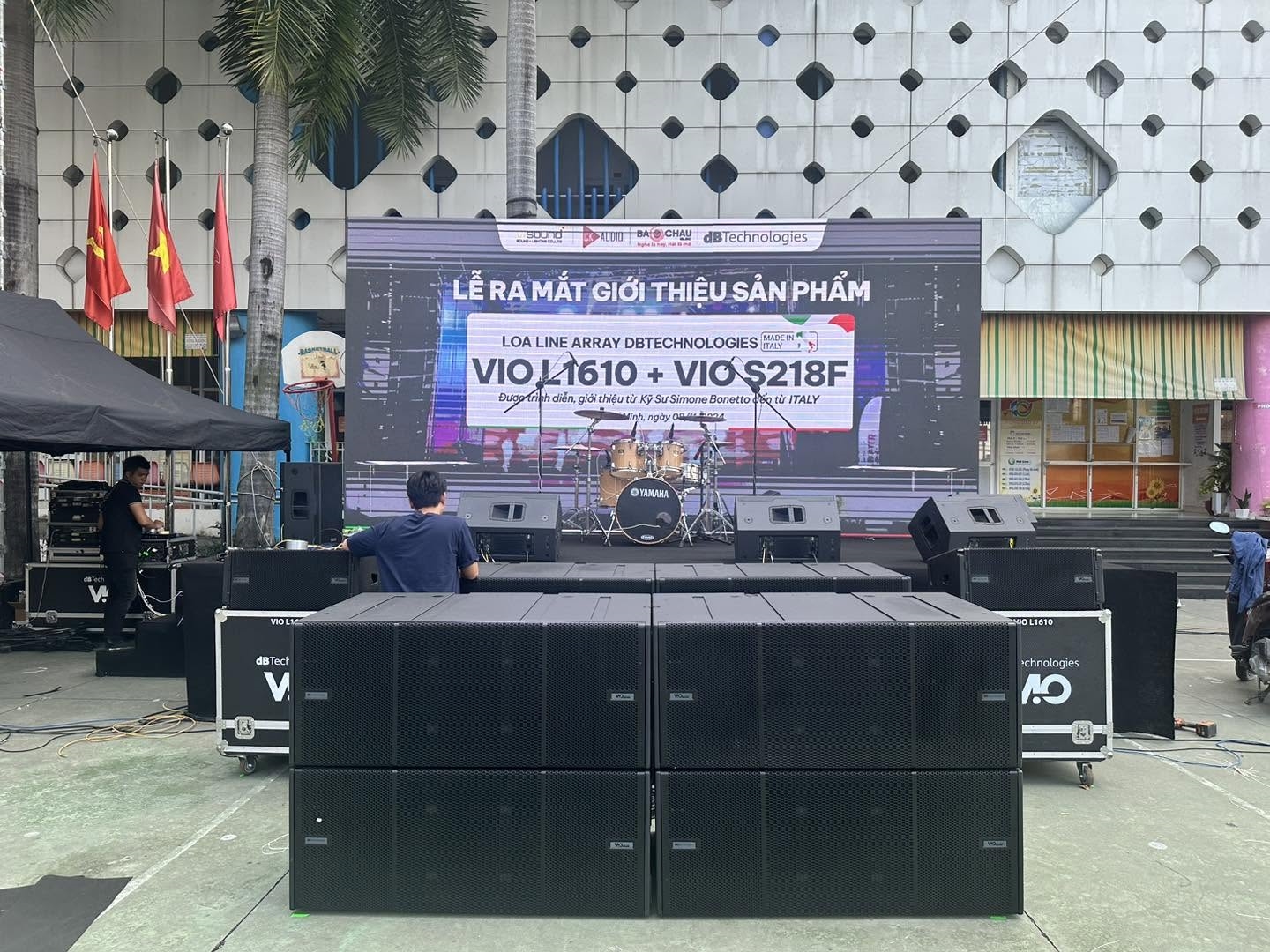

Sub end-fire là gì?

Sub end-fire, hay end-fire subwoofer array, là cấu hình gồm nhiều loa subwoofer được đặt nối tiếp theo chiều từ sân khấu hướng ra khán giả. Các hàng loa thường cùng quay mặt về phía trước nhưng nhận những khoảng delay khác nhau.

Trong biến thể sử dụng delay tuần tự phổ biến:

• Hàng sub gần sân khấu phát trước;

• Các hàng nằm gần khán giả hơn được thêm delay tăng dần;

• Năng lượng từ hàng phía sau truyền đến vị trí của hàng phía trước đúng lúc hàng đó bắt đầu phát;

• Các nguồn tiếp tục cộng dồn theo hướng khán giả;

• Ở phía sau sân khấu, tín hiệu từ các hàng đến lệch nhau nhiều hơn và có thể triệt bớt tại những vùng tần số nhất định.

Cấu trúc này còn được gọi là forward-steered subwoofer array, bởi hướng phát chính của cả cụm được điều khiển về phía trước bằng vị trí vật lý và thời gian. “In-Line End-Fire” được đưa vào nhóm cấu hình kiểm soát dải trầm trong chương trình đào tạo chuyên sâu của hãng. Một số nhà sản xuất loa active cũng tích hợp sẵn preset cardioid và end-fire trong DSP, nhưng cách xếp, số lượng thùng và preset phải tuân theo tài liệu của đúng model loa.

Thuật ngữ “end-fire” không được dùng hoàn toàn giống nhau

Đây là điểm dễ gây nhầm lẫn nhất. Trong hoạt động rental, end-fire thường được hiểu là nhiều loa sub cùng hướng về khán giả, xếp thành hàng theo chiều sâu và nhận delay tuần tự. Tuy nhiên, một số hãng phân loại chi tiết hơn. Cấu hình chỉ dùng straight delay để đồng bộ phía trước là quasi-end-fire; hãng dành thuật ngữ “true end-fire” hoặc “shotgun” cho cấu hình có thêm polarity hoặc phase shift nhằm mở rộng vùng giảm âm phía sau. Theo phân tích, biến thể chỉ dùng delay có thể tạo vùng giảm sâu nhưng tương đối hẹp theo tần số, trong khi cấu hình được xử lý thêm phase có thể đạt khả năng kiểm soát rộng dải hơn.

Vì vậy, không nên hỏi đơn giản:

“Sub end-fire phải đặt delay bao nhiêu?”

Câu hỏi đầy đủ phải là:

“Model sub nào, bao nhiêu hàng, khoảng cách tâm âm học bao nhiêu, dùng topology của hãng nào và mục tiêu giảm bass tại vùng nào?”

Tên cấu hình giống nhau không bảo đảm processing giống nhau.

Vì sao loa sub cần xếp array mới tạo được hướng tính?

Ở dải tần thấp, bước sóng rất dài so với kích thước một thùng loa.

Bước sóng được tính gần đúng bằng công thức:

λ = c ÷ f

Trong đó:

• λ: bước sóng, tính bằng mét;

• c: tốc độ âm thanh, thường lấy gần đúng 343 m/s;

• f: tần số, tính bằng Hz.

Một thùng sub 18 inch có kích thước nhỏ hơn nhiều so với bước sóng 40–80 Hz. Vì vậy, bản thân nó thường phát tương đối rộng và đưa một lượng đáng kể dải trầm sang hai bên cũng như phía sau. Khi nhiều thùng loa được bố trí thành một mảng có chiều dài đủ lớn, kỹ thuật viên có thể điều khiển quan hệ thời gian giữa các nguồn. Toàn bộ cụm lúc này có hướng tính rõ hơn từng thùng riêng lẻ.

Nói cách khác:

End-fire không thay đổi cách một chiếc sub đơn phát âm. Nó dùng sự tương tác giữa nhiều sub để định hình hướng phát của cả cụm.

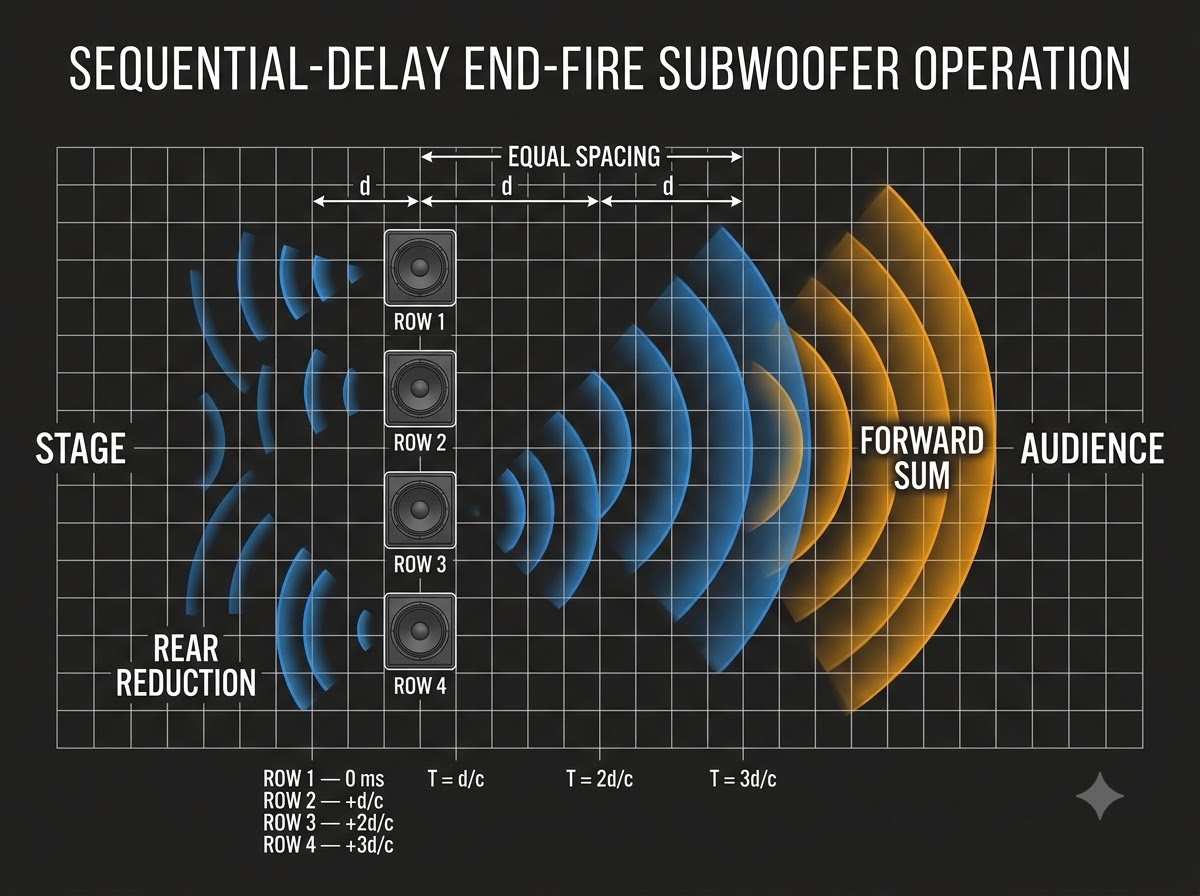

Nguyên lý hoạt động của sub end-fire

Các hàng sub được xếp theo chiều sâu

Một cấu hình ba hàng có thể được hình dung như sau:

Sân khấu → Hàng A → Hàng B → Hàng C → Khán giả

Trong đó:

• Hàng A gần sân khấu nhất;

• Hàng C gần khán giả nhất;

• Khoảng cách giữa các hàng là d;

• Tất cả các thùng cùng hướng về phía khán giả.

Nếu áp dụng biến thể delay tuần tự:

• Hàng A: 0 ms;

• Hàng B: d ÷ c;

• Hàng C: 2d ÷ c.

Ví dụ, khoảng cách giữa hai hàng là 1 m:

• Hàng A: 0 ms;

• Hàng B: khoảng 2,92 ms;

• Hàng C: khoảng 5,83 ms.

Đây chỉ là mô hình lý tưởng để giải thích nguyên lý. Vị trí tâm âm học, latency của loa active, preset, filter và đáp ứng phase thực tế có thể làm các giá trị cuối cùng thay đổi.

Vì sao các hàng cộng lại ở phía trước?

Giả sử hàng A phát trước. Âm thanh từ hàng A mất một khoảng thời gian để truyền đến hàng B. Đúng vào thời điểm đó, hàng B bắt đầu phát. Hai tín hiệu tiếp tục truyền về phía hàng C. Khi đến vị trí hàng C, loa tại hàng C cũng bắt đầu phát.

Nhìn từ phía khán giả, năng lượng của các hàng có xu hướng đến gần cùng thời điểm. Vì vậy, chúng cộng lại trên trục hướng về phía trước. Trong mô hình lý tưởng, delay điện tử bù đúng chênh lệch đường truyền vật lý nên khả năng cộng phía trước có thể duy trì trên một vùng tần số tương đối rộng.

Vì sao phía sau sân khấu lại giảm bass?

Ở phía sau cụm loa, trình tự thời gian diễn ra khác.

Hàng A nằm gần sân khấu nhất nên âm thanh của nó đến khu vực phía sau trước. Các hàng B và C vừa nằm xa hơn, vừa bị thêm delay điện tử. Tín hiệu của các hàng vì thế đến khu vực phía sau ở những thời điểm khác nhau.

Tại một số tần số:

• Tín hiệu của hàng này đang ở nửa chu kỳ dương;

• Tín hiệu hàng khác đang ở nửa chu kỳ âm;

• Các nguồn triệt nhau một phần;

• Mức bass phía sau giảm xuống.

Điểm quan trọng là mức giảm này phụ thuộc tần số. Một straight-delay end-fire có thể tạo null rất sâu tại một vùng nhưng giảm ít hơn ở phần thấp hoặc cao hơn của dải sub.

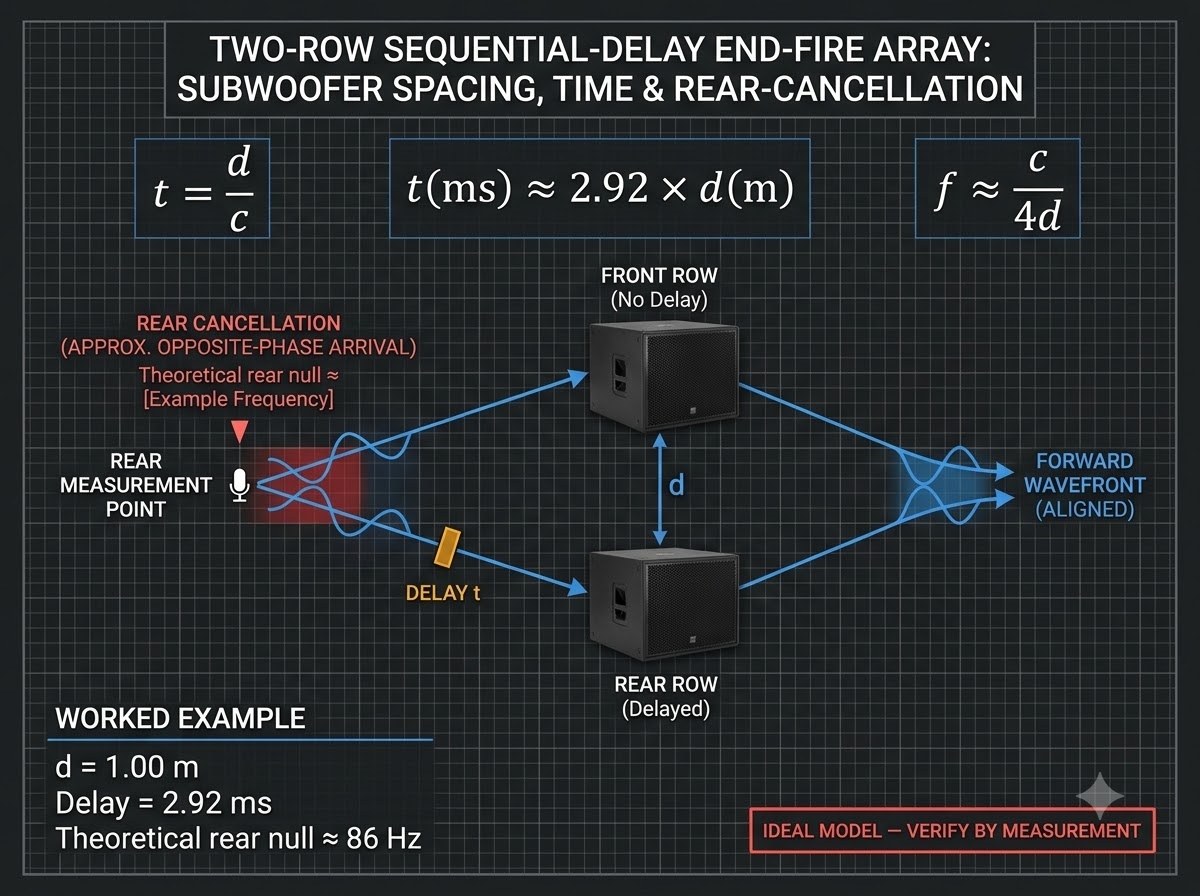

Công thức tính delay cơ bản cho end-fire

Thời gian âm thanh truyền qua một khoảng cách được tính bằng:

t = d ÷ c

Khi đổi sang mili giây:

t(ms) = 1.000 × d ÷ 343

Có thể ghi nhớ gần đúng:

1 m tương đương khoảng 2,92 ms.

Ví dụ cấu hình bốn hàng

Nếu bốn hàng có khoảng cách bằng nhau là 1,25 m:

Không nên nhập bảng này vào bất kỳ hệ thống nào khi chưa xác minh topology. Nó chỉ mô tả biến thể rear-to-front sequential delay. Một số hệ thống được thiết kế theo hướng ngược lại: hàng phía trước không delay, các hàng sau nhận delay cùng phase shift.

Khoảng cách giữa các hàng quyết định vùng tần số giảm phía sau

Với cấu hình hai hàng chỉ dùng delay tuần tự, có thể ước lượng tần số tạo triệt tiêu đầu tiên phía sau bằng:

f ≈ c ÷ 4d

Trong đó:

• f: tần số null lý thuyết;

• c: tốc độ âm thanh;

• d: khoảng cách giữa hai tâm âm học.

Bảng này chỉ đúng cho mô hình nguồn điểm lý tưởng, hai hàng có cùng mức và straight delay. Thùng loa thực tế còn có:

• Kích thước vật lý;

• Vị trí driver và cổng thoát hơi;

• Group delay;

• Low-pass filter;

• Phase response;

• Latency của DSP;

• Tương tác với mặt đất;

• Giới hạn băng thông.

Do đó, f = c/4d không phải công thức tạo preset hoàn chỉnh. Nó chỉ giúp hiểu tại sao khoảng cách lớn hơn thường dịch vùng triệt sâu xuống tần số thấp hơn.

Tâm âm học khác mép thùng loa

Khoảng cách dùng trong tính toán không nên mặc định đo từ mép trước thùng này đến mép trước thùng kia.

Điểm tham chiếu phù hợp hơn có thể là:

• Tâm driver;

• Tâm cụm driver;

• Mặt phẳng phát âm tương đương;

• Vị trí được nhà sản xuất chỉ định;

• Acoustic origin được xác định bằng phép đo impulse response.

Với sub bass-reflex hoặc band-pass, năng lượng không chỉ phát từ màng loa mà còn từ cổng thoát hơi. Tâm âm học thực có thể thay đổi theo tần số. Nếu chỉ đo cạnh ván thùng rồi nhập delay, sai số vài chục centimet có thể làm vùng triệt dịch đáng kể.

Hai, ba hay bốn hàng end-fire khác nhau ra sao?

End-fire hai hàng

Cấu hình hai hàng là phương án đơn giản nhất:

• Cần ít thùng hơn;

• Cần hai đường output hoặc preset phù hợp;

• Chiếm chiều sâu vừa phải;

• Dễ đo và kiểm tra;

• Có thể tạo giảm phía sau tại vùng mục tiêu.

Hạn chế chính là vùng rear rejection của straight-delay end-fire thường tương đối phụ thuộc tần số. Nếu cần giảm rộng dải hơn, phải dùng processing được thiết kế kỹ hơn.

End-fire ba hàng

Thêm hàng thứ ba giúp:

• Tăng mức cộng trên trục trước;

• Tạo mảng dài hơn;

• Thu hẹp hướng phát theo chiều trước – sau;

• Có thể tăng khả năng giảm ở phía sau và hai bên;

• Cho phép định hình phase theo nhiều bước hơn.

Nhưng hệ thống cũng phức tạp hơn:

• Cần thêm kênh DSP hoặc amplifier;

• Khoảng cách phải chính xác;

• Off-axis lobes rõ hơn;

• Vùng phủ phía trước có thể trở nên quá hẹp;

• Các sai số mức và limiter ảnh hưởng lớn hơn.

End-fire bốn hàng

Bốn hàng có thể tạo hướng phát rõ hơn nữa nhưng đòi hỏi:

• Nhiều thùng loa;

• Chiều sâu sân khấu lớn;

• Bốn nhóm output độc lập hoặc preset tương ứng;

• Dữ liệu phase chính xác;

• Mô phỏng trước chương trình;

• Kiểm tra nhiều góc và nhiều khoảng cách.

Mảng càng dài, vùng on-axis càng tập trung nhưng các thùy phụ ngoài trục cũng cần được kiểm soát. Một hệ thống có bass rõ ở giữa khán giả nhưng thiếu ở hai mép chưa thể xem là thiết kế thành công.

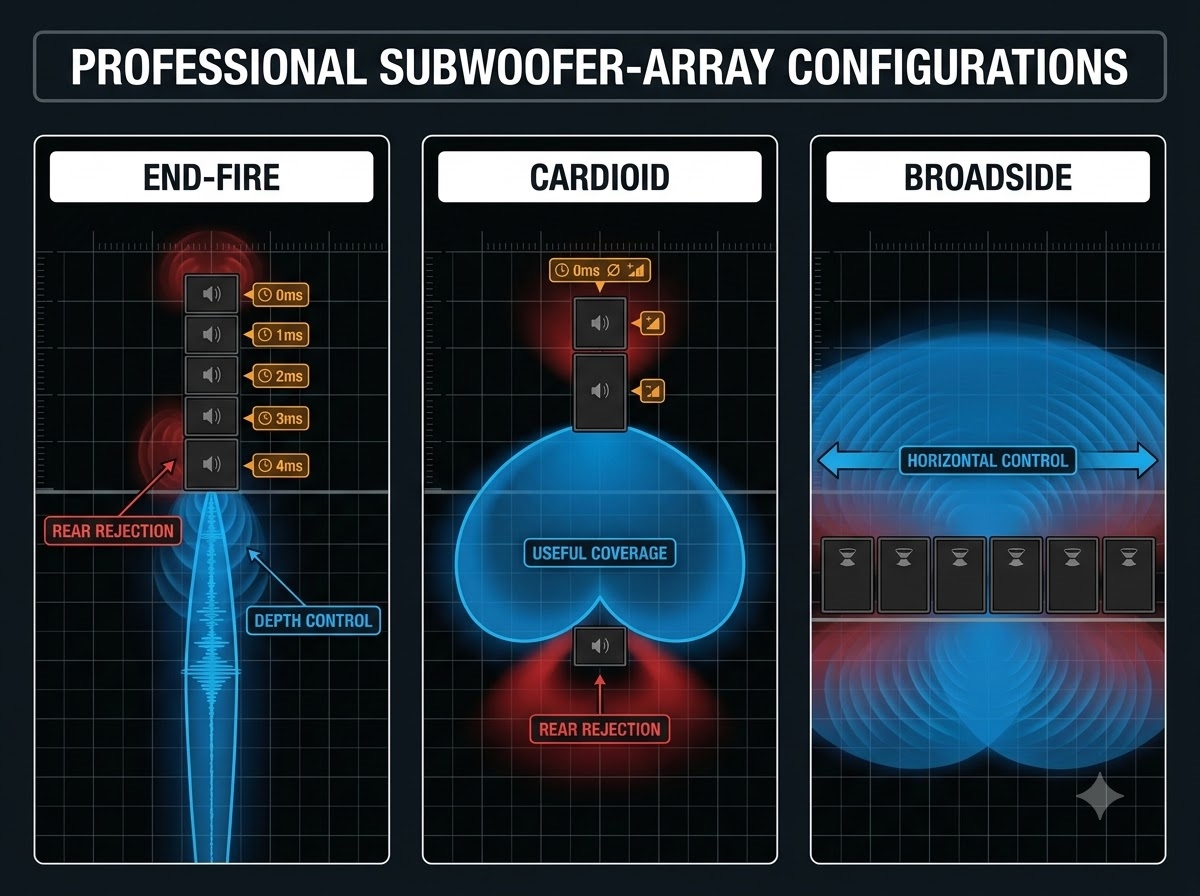

Sub end-fire và sub cardioid khác nhau ra sao?

Cả hai đều là giải pháp kiểm soát hướng phát dải trầm, nhưng cách triển khai phổ biến khác nhau.

Thực tế, ranh giới giữa hai tên gọi không tuyệt đối

Một số hãng gọi cấu hình xếp sâu, có delay và polarity là end-fire cardioid. Một số hãng gọi nó là in-line gradient. Một số lại tách rõ “end-fire”, “quasi-end-fire” và “shotgun”. dBTechnologies từng triển khai sáu VIO S218 theo cấu hình được hãng mô tả là end-fire cardioid tại một chương trình trình diễn hệ thống ở Thái Lan. Điều này cho thấy thuật ngữ thương mại và thuật ngữ kỹ thuật có thể được kết hợp tùy workflow của từng hãng.

Do đó, điều cần quan tâm không phải tên gọi, mà là:

• Các thùng được đặt ở đâu;

• Hướng của từng thùng;

• Delay thuộc về hàng nào;

• Có đảo polarity hay không;

• Có phase shift hoặc all-pass không;

• Mục tiêu polar pattern là gì.

End-fire khác broadside array thế nào?

End-fire array

Các thùng được xếp theo chiều từ sân khấu ra khán giả.

Mục tiêu chính:

• Điều khiển hướng trước – sau;

• Cộng năng lượng theo chiều khán giả;

• Giảm năng lượng về sân khấu;

• Tạo vùng phát giống “shotgun” ở dải trầm.

Broadside array

Các thùng được xếp ngang theo chiều rộng sân khấu.

Mục tiêu chính:

• Tăng kích thước mảng theo chiều ngang;

• Kiểm soát độ rộng phủ bass;

• Điều khiển vùng giữa và hai bên khán giả;

• Hạn chế hiện tượng mỗi bên sân khấu hoạt động như một nguồn riêng biệt.

Một broadside array thông thường có thể vẫn phát gần đối xứng về phía trước và phía sau. Muốn giảm bass lên sân khấu, từng phần tử broadside phải có hướng tính cardioid hoặc được bổ sung processing riêng.

End-fire khác arc sub array thế nào?

Arc sub array dùng vị trí vật lý hình cung hoặc delay để mở rộng góc phủ theo phương ngang.

End-fire array dùng chiều sâu và delay để điều khiển hướng trước – sau.

Hai kỹ thuật có thể được kết hợp:

• Mỗi cụm theo chiều sâu tạo end-fire;

• Nhiều cụm end-fire được bố trí thành một cung ngang;

• Delay hoặc vị trí giữa các cụm điều khiển độ rộng phủ.

Cấu hình kết hợp này rất hữu ích cho festival, nhưng số lượng biến số tăng lên nhanh chóng. Cần phần mềm dự đoán thay vì căn bằng một vị trí nghe.

End-fire có làm bass đi xa hơn không?

Cần hiểu đúng cụm từ “đi xa”.

End-fire không làm thay đổi định luật suy hao theo khoảng cách và không tạo thêm năng lượng từ bên ngoài. Nó làm hai việc:

1. Cộng năng lượng của nhiều sub trên một hướng;

2. Giảm một phần năng lượng ở các hướng khác.

Do đó, trên trục chính, người nghe có thể cảm nhận bass duy trì tốt hơn so với cùng các thùng được bố trí thiếu kiểm soát. Nhưng đây là kết quả của việc tập trung năng lượng vào vùng hẹp hơn, không phải loa sub tự nhiên phát xa hơn.

Sự đánh đổi là:

• Bass ở hai bên có thể giảm;

• Vùng phủ cần được kiểm tra kỹ;

• Khu vực ngoài trục có thể xuất hiện thùy phụ;

• Mảng quá dài có thể tạo một “dải bass” hẹp giữa sân thay vì phủ đều toàn bộ khán giả.

End-fire có làm phía sau hoàn toàn im lặng không?

Không.

Rear rejection thực tế bị giới hạn bởi:

• Băng thông của cấu hình;

• Sai số khoảng cách;

• Sai số delay;

• Chênh lệch mức giữa các hàng;

• Limiter hoạt động không đồng đều;

• Phase response của loa;

• Phản xạ từ tường và mặt đất;

• Hình học sân khấu;

• Thùy phụ;

• Khoảng cách đo.

Ngay cả khi có một null rất sâu tại 63 Hz ở chính giữa phía sau, khu vực đó vẫn có thể nhận đáng kể năng lượng tại 40 Hz, 90 Hz hoặc các góc chéo.

Mục tiêu thực tế không phải “xóa bass phía sau” mà là:

Giảm đủ năng lượng trong vùng tần số và khu vực quan trọng để sân khấu, khu dân cư hoặc sân khấu lân cận ít bị ảnh hưởng hơn.

Lợi ích của sub end-fire trong âm thanh sự kiện

Giảm bass tràn lên sân khấu

Khi dải trầm phía sau được giảm, khu vực biểu diễn có thể nhận được:

• Ít bass trực tiếp hơn;

• Ít rung cảm nhận hơn tại một số vị trí;

• Vocal mic thu ít low-frequency spill hơn;

• Monitor và IEM dễ cân bằng hơn;

• Compressor vocal ít bị dải thấp ngoài ý muốn kích hoạt;

• Micro trống và nhạc cụ nghe gọn hơn.

Các buổi trình diễn của AES về directional sub arrays cũng nhấn mạnh những ứng dụng như giảm stage wash, phản xạ và hỗ trợ tuân thủ giới hạn tiếng ồn.

Không đồng nghĩa loại bỏ hoàn toàn rung sân khấu

Rung còn có thể truyền qua:

• Kết cấu sàn;

• Chân loa;

• Tấm sân khấu;

• Thùng loa đặt trực tiếp lên riser;

• Năng lượng từ main PA;

• Phản xạ của địa điểm.

End-fire kiểm soát trường âm, không thay thế phương án cách rung cơ học.

Hạn chế bass truyền về khu vực nhạy cảm

End-fire phù hợp khi phía sau sân khấu có:

• Khu dân cư;

• Khách sạn;

• Nhà hàng;

• Khu hậu trường;

• Một sân khấu khác;

• Phòng họp;

• Khu vực cần giới hạn SPL.

Tuy nhiên, nếu khu vực nhạy cảm nằm ở bên hông, một mảng chỉ kiểm soát trục trước – sau có thể chưa đủ. Cần kết hợp vị trí array, arc, shading hoặc nhiều nhóm sub khác nhau.

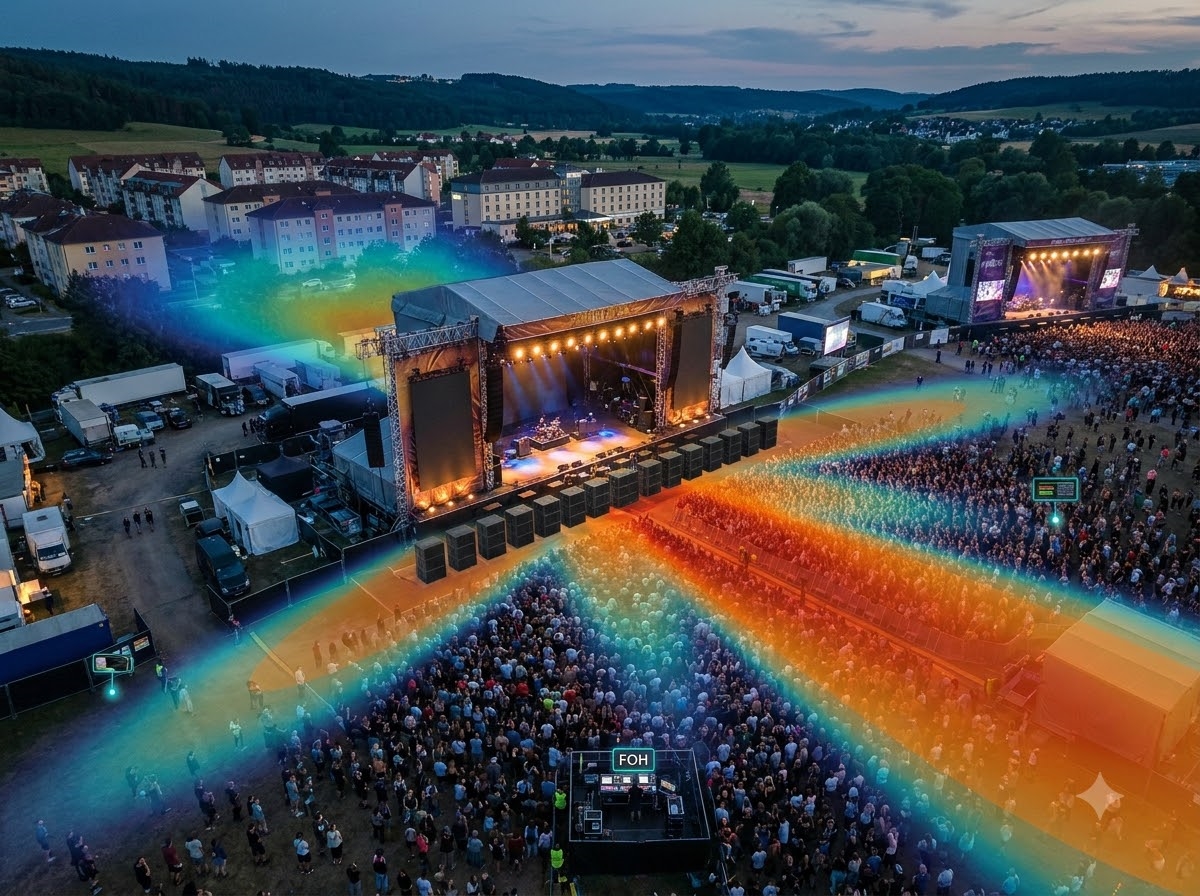

Tăng khả năng kiểm soát trên sân khấu ngoài trời

Ngoài trời không có nhiều phản xạ như trong phòng, nên hướng tính của array thường dễ quan sát hơn. End-fire đặc biệt hữu ích khi có đủ khoảng trống phía trước sân khấu để xếp loa theo chiều sâu. Đây cũng là môi trường mà chiều sâu 3–6 m của một mảng end-fire ít gây trở ngại hơn so với ballroom, pub hoặc hội trường nhỏ.

Hỗ trợ các sự kiện nhiều sân khấu

Tại festival có nhiều sân khấu gần nhau, dải trầm thường là phần khó kiểm soát nhất vì bước sóng dài và khả năng truyền xa. Một end-fire array được định hướng đúng có thể giảm năng lượng truyền ngược sang sân khấu phía sau. Tuy nhiên, vẫn cần xem xét hướng gió, địa hình và tương tác giữa nhiều hệ thống.

Những hạn chế phải tính trước khi chọn end-fire

Cần nhiều chiều sâu

Đây là hạn chế dễ thấy nhất.

Nếu ba hàng cách nhau 1,5 m, khoảng cách từ hàng đầu đến hàng cuối đã là 3 m, chưa tính:

• Chiều sâu thùng loa;

• Khoảng bảo vệ;

• Dây điện;

• Lối đi;

• Hàng rào khán giả;

• Khoảng cách an toàn với sân khấu.

Với bốn hàng, hệ thống có thể chiếm sâu 5–7 m.

Cần nhiều kênh DSP và amplifier

Mỗi hàng thường cần một output riêng để kiểm soát:

• Delay;

• Gain;

• Phase;

• Polarity;

• EQ;

• Limiter;

• Mute và kiểm tra độc lập.

Gộp các hàng có delay khác nhau vào cùng một kênh amplifier làm mất khả năng điều khiển cần thiết.

Rear rejection có thể hẹp theo tần số

Straight-delay end-fire có ưu điểm cộng phía trước khá hiệu quả, nhưng vùng triệt phía sau có thể tập trung quanh tần số mục tiêu.

Đây là sự thật thường bị bỏ qua khi người dùng chỉ xem một polar map tại 63 hoặc 80 Hz. Muốn đánh giá chính xác phải xem:

• 40 Hz;

• 50 Hz;

• 63 Hz;

• 80 Hz;

• 100 Hz;

• Toàn bộ đáp tuyến phía sau.

Có thể tạo beam quá hẹp

Mảng càng dài, hướng phát theo trục càng hẹp. Điều này hữu ích với khán giả nằm trong một khu vực dài, nhưng có thể bất lợi với mặt bằng rộng. Người đứng chính giữa nhận nhiều bass, trong khi hai bên thiếu năng lượng.

Khi đó, kỹ sư phải xem xét:

• Nhiều cụm end-fire;

• Vị trí hình cung;

• Delay steering ngang;

• Gain shading;

• Sub fill;

• Cấu hình broadside kết hợp end-fire.

Không tự xử lý power alley của hai cụm trái – phải

Nếu đặt một end-fire array bên trái và một array bên phải sân khấu, hai cụm vẫn có thể giao thoa với nhau.

Kết quả có thể gồm:

• Bass dồn ở trục giữa;

• Vùng hụt lệch hai bên;

• Đáp tuyến thay đổi theo khoảng cách;

• Hai hệ thống có phase khác nhau do mặt bằng bất đối xứng.

End-fire xử lý hướng của từng cụm, không tự động giải quyết tương tác giữa cụm trái và phải.

Đòi hỏi thiết bị đồng nhất

Các hàng nên sử dụng cùng model sub, cùng preset và cùng trạng thái vận hành.

Trộn hai model có thể tạo khác biệt về:

• Sensitivity;

• Phase response;

• Group delay;

• Low-pass filter;

• Vị trí acoustic origin;

• Mức limiter;

• Khả năng tái tạo dải thấp;

• Latency DSP.

Có thể làm chúng cộng đúng tại một tần số, nhưng rất khó tạo kết quả ổn định trên toàn dải.

Khi nào nên dùng sub end-fire?

End-fire phù hợp khi:

• Sân khấu ngoài trời có đủ chiều sâu;

• Cần giảm bass lên sân khấu;

• Phía sau có khu vực nhạy cảm;

• Khán giả nằm chủ yếu theo một hướng dài;

• Có nhiều sub giống nhau;

• Hệ thống có nhiều output DSP;

• Có phần mềm dự đoán;

• Có thiết bị đo và kỹ thuật viên tuning;

• Thời gian setup cho phép đo từng hàng.

Khi nào chưa nên dùng?

Nên cân nhắc phương án khác khi:

• Chỉ có một hoặc hai sub nhưng cần toàn bộ headroom cho khán giả;

• Sân khấu quá nông;

• Không thể duy trì khoảng cách chính xác;

• Hệ thống chỉ có một output sub;

• Các thùng loa khác model;

• Không có tài liệu preset;

• Không có công cụ đo;

• Khán giả phân bố rất rộng quanh sân khấu;

• Phía sau không phải vùng cần giảm;

• Chương trình có thời gian lắp đặt quá ngắn.

Trong các tình huống này, một cụm sub trung tâm, cardioid compact hoặc sub cardioid tích hợp có thể thực tế hơn.

Có thể bật preset End-Fire rồi xếp loa tùy ý không?

Không.

Preset End-Fire có thể được thiết kế cho:

• Đúng hai thùng;

• Đúng model;

• Đúng khoảng cách;

• Đúng vị trí front và rear;

• Đúng phiên bản firmware;

• Đúng polarity;

• Đúng kiểu link tín hiệu.

Ba tình huống dễ gây lỗi:

1. Bật End-Fire cho tất cả các thùng;

2. Chọn preset đúng nhưng đặt sai thứ tự hàng;

3. Dùng preset của hai thùng cho cấu hình ba hoặc bốn hàng.

Preset và bố trí vật lý phải là một cặp đồng bộ.

Quy trình thiết kế sub end-fire đúng

Bước 1: Xác định vùng cần phủ và vùng cần giảm

Đánh dấu trên bản vẽ:

• Khu vực khán giả;

• Sân khấu;

• Backstage;

• FOH;

• Hàng rào;

• Lối thoát;

• Nhà dân;

• Sân khấu lân cận;

• Khu vực VIP;

• Mép trái và phải cần phủ.

Nếu chỉ đặt mục tiêu “giảm phía sau” mà không xác định vị trí và dải tần, hệ thống rất khó được đánh giá khách quan.

Bước 2: Xác định băng thông sub

Cần biết cụm sub sẽ hoạt động trong khoảng nào:

• 30–80 Hz;

• 35–100 Hz;

• 40–120 Hz;

• Hay một dải khác.

Khoảng cách phù hợp với mục tiêu 50 Hz có thể không phù hợp nếu hệ thống chủ yếu hoạt động đến 100 hoặc 120 Hz. Crossover phải được hoàn thiện trước khi đánh giá hướng tính. Thay đổi low-pass filter sau đó sẽ làm thay đổi phase và kết quả cộng – triệt của array.

Bước 3: Kiểm tra tài liệu của model loa

Xác định:

• Hãng có preset end-fire không;

• Cần bao nhiêu thùng;

• Khoảng cách khuyến nghị;

• Hướng của từng thùng;

• Output nào nhận preset nào;

• Có cần polarity inversion không;

• Có cần phase shift không;

• Có giới hạn số thùng mỗi kênh amplifier không.

Không áp dụng topology của thương hiệu này cho loa của thương hiệu khác.

Bước 4: Mô phỏng trước chương trình

Phần mềm dự đoán giúp kiểm tra:

• Độ rộng vùng phủ;

• Rear rejection theo tần số;

• Side lobes;

• Mức SPL phía trước;

• Khu vực sân khấu;

• Ảnh hưởng khi thêm hàng;

• Khoảng cách phù hợp;

• Tương tác giữa các cụm.

Bước 5: Xác định khoảng cách theo tâm âm học

Đánh dấu chính xác vị trí của từng hàng trên mặt bằng.

Không để đội thi công tự dịch loa để:

• Nhường lối đi;

• Tránh dây điện;

• Căn theo mép sân khấu;

• Tạo hình cân đối;

• Đặt vừa tấm sàn.

Chỉ một hàng dịch 30–50 cm có thể làm delay và tần số triệt không còn đúng.

Bước 6: Chuẩn bị routing độc lập

Ví dụ cấu hình bốn hàng:

• Output 1: hàng sau cùng;

• Output 2: hàng thứ hai;

• Output 3: hàng thứ ba;

• Output 4: hàng phía trước.

Mỗi output cần được kiểm soát riêng về:

• Gain;

• Delay;

• Phase hoặc polarity;

• EQ;

• Limiter;

• Mute;

• Tín hiệu test.

Nên đặt tên theo vị trí vật lý, không chỉ gọi Sub 1, Sub 2 vì dễ nhầm khi làm việc trong điều kiện thiếu sáng.

Bước 7: Kiểm tra từng hàng riêng

Trước khi mở toàn bộ array:

1. Mở hàng A;

2. Xác nhận đúng loa đang phát;

3. Kiểm tra polarity và mức;

4. Đo impulse response;

5. Tắt hàng A;

6. Lặp lại với từng hàng;

7. So sánh phase response;

8. Xác nhận không có latency bất thường.

Nếu một hàng bị đảo polarity hoặc nhận sai preset, mở toàn bộ từ đầu sẽ khiến việc tìm lỗi khó hơn nhiều.

Bước 8: Đặt delay theo topology

Với sequential-delay end-fire:

• Hàng gần sân khấu thường là time zero;

• Delay tăng dần về phía khán giả.

Với một số true end-fire hoặc gradient topology:

• Hàng phía trước có thể là time zero;

• Hàng phía sau nhận delay và phase shift;

• Polarity có thể bị đảo;

• Gain có thể khác nhau.

Không lựa chọn hướng delay bằng tên “front” hay “rear”. Hãy dựa trên sơ đồ signal flow của topology đang sử dụng.

Bước 9: Đo phía trước và phía sau ở khoảng cách tương đương

Đặt micro:

• Một vị trí trên trục phía trước;

• Một vị trí trên trục phía sau;

• Khoảng cách đến tâm array gần tương đương;

• Độ cao tương đương;

• Không quá sát thùng loa;

• Tránh vị trí có vật cản hoặc mặt phản xạ quá gần.

Sau đó so sánh:

• Magnitude;

• Phase;

• Impulse response;

• Front-to-back ratio;

• Dải tần đạt mức giảm tốt;

• Dải tần phía trước có cộng ổn định hay không.

Bước 10: Kiểm tra nhiều góc

Đừng chỉ đo tại 0° và 180°.

Cần bổ sung:

• 30° phía trước;

• 60° phía trước;

• 90° hai bên;

• 120° phía sau;

• 150° phía sau;

• Các mép khán giả;

• Vị trí nghệ sĩ trên sân khấu.

Một null đẹp ngay chính giữa phía sau có thể đi cùng hai thùy phụ lớn ở góc 120° và 240°.

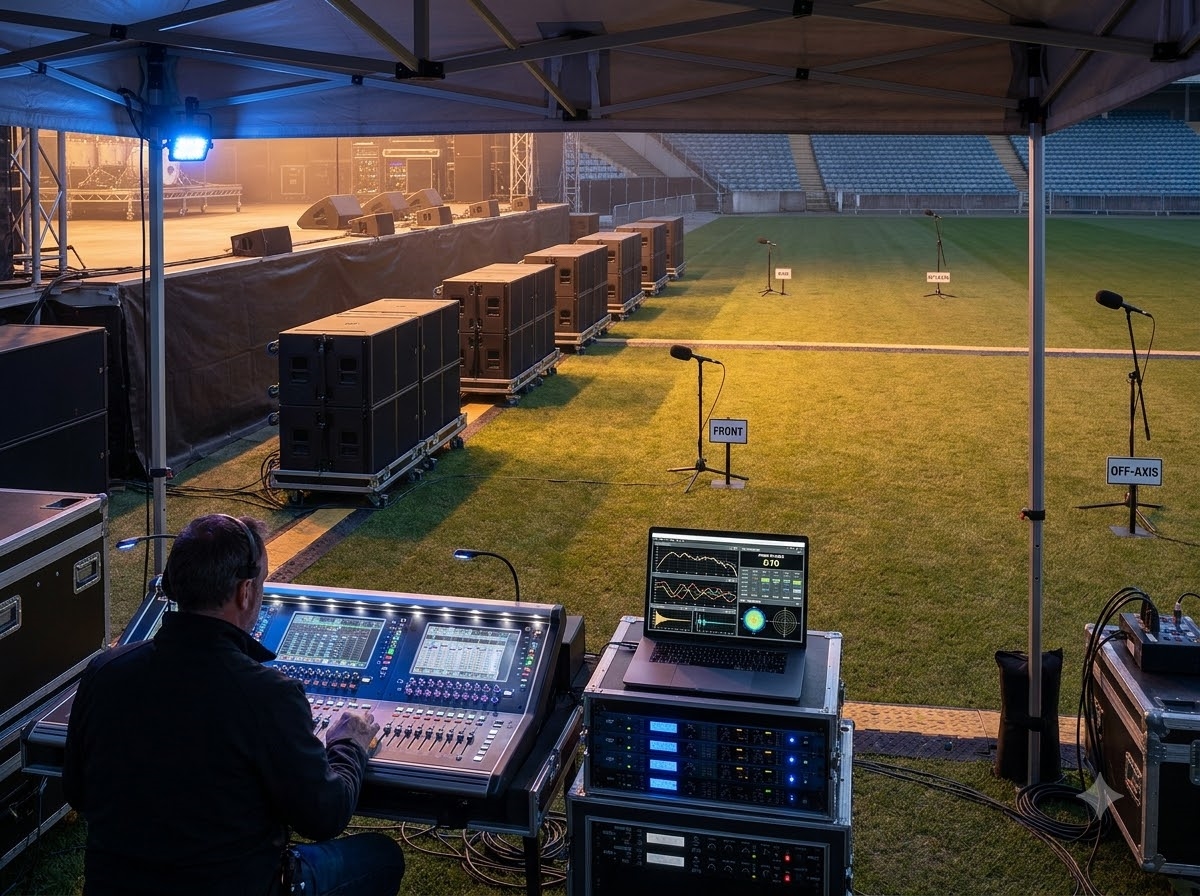

Bước 11: Kiểm tra bằng Smaart hoặc hệ thống đo hai kênh

Một phép đo phù hợp cần cung cấp:

• Magnitude;

• Phase;

• Coherence;

• Live impulse response;

• Reference delay;

• Khả năng lưu và so sánh trace.

Smaart cung cấp Transfer Function hai kênh với magnitude, phase, coherence và impulse response, giúp kỹ thuật viên phân tích cả mức, thời gian lẫn độ tin cậy của dữ liệu. Coherence cần được hiểu như chỉ báo về tính ổn định của phép đo, không phải điểm số chất lượng âm thanh.

Bước 12: Kiểm tra tổng phía trước

Mục tiêu không chỉ là phía sau giảm.

Phải xác nhận phía trước:

• Các hàng thực sự cộng;

• Không có khoảng lõm lớn trong dải sub;

• Một hàng không chạm limiter sớm;

• On-axis không quá hẹp;

• Mức ở hai mép khán giả vẫn phù hợp;

• Crossover với loa main không bị phá vỡ.

Một hệ thống giảm 20 dB phía sau nhưng mất 8 dB tại vùng khán giả chưa chắc là lựa chọn tốt.

Bước 13: Căn toàn bộ end-fire array với loa main

Sau khi hoàn thiện quan hệ giữa các hàng sub, hãy xem toàn bộ end-fire array như một nguồn duy nhất.

Quy trình:

1. Đo loa main riêng;

2. Đo toàn bộ sub array;

3. Xác định vùng crossover;

4. Căn measurement delay;

5. So sánh phase;

6. Thử polarity của toàn cụm sub;

7. Điều chỉnh delay của toàn cụm;

8. Mở main và sub cùng lúc;

9. Kiểm tra mức tổng tại nhiều vị trí.

Không thay đổi delay nội bộ giữa các hàng để căn với main. Điều đó sẽ làm hỏng hướng tính vừa hoàn thiện.

Bước 14: Kiểm tra headroom và limiter

Các hàng phải duy trì quan hệ mức gần với thiết kế trong suốt chương trình.

Nếu một hàng:

• Chạm limiter sớm;

• Có amplifier yếu hơn;

• Được tăng gain quá nhiều;

• Nhận tín hiệu clip;

• Có một thùng hỏng;

Những sai lầm thường gặp khi setup sub end-fire

Chỉ xếp nhiều loa thành một hàng nhưng không dùng delay

Khi tất cả các thùng nhận tín hiệu đồng thời, đây chỉ là một dãy sub xếp theo chiều sâu. Phía trước và phía sau sẽ có nhiều vùng cộng – triệt nhưng không tạo được forward steering theo mục tiêu.

Delay nhầm chiều

Nếu topology yêu cầu hàng trước delay nhưng kỹ thuật viên lại delay hàng sau, hướng phát có thể quay ngược hoặc tạo kết quả hoàn toàn khác.

Luôn xác định:

• Đâu là time zero;

• Hướng khán giả;

• Thứ tự hàng;

• Giá trị tăng delay.

Dùng khoảng cách mép thùng thay cho tâm âm học

Sai số vật lý kéo theo sai số delay và dịch vùng triệt.

Chỉ tính một tần số

Tối ưu 63 Hz chưa đủ. Cần xem toàn dải 35–110 Hz hoặc băng thông thực của hệ thống.

Copy delay từ video hoặc bài viết khác

Delay phụ thuộc:

• Khoảng cách;

• Model loa;

• Filter;

• Firmware;

• Topology;

• Số hàng;

• Phase response.

Con số đúng cho một cấu hình có thể sai hoàn toàn với cấu hình khác.

Bật cùng preset cho mọi hàng

Preset End-Fire có thể chỉ dành cho một vị trí cụ thể trong cụm. Bật cho tất cả loa có thể làm processing bị nhân đôi hoặc sai thứ tự.

Không kiểm tra polarity

Một thùng bị đấu ngược có thể làm cả hàng suy giảm phía trước. Kiểm tra bằng phép đo tốt hơn suy đoán từ màu dây.

Đặt loa không đều khoảng cách

Nếu khoảng cách các hàng khác nhau nhưng delay vẫn tăng theo một giá trị cố định, chúng không thể cộng đúng như mô hình.

Để vật cản giữa các hàng

Thùng flight case, bậc sân khấu, hàng rào, backdrop hoặc màn LED có thể làm thay đổi đường truyền và phản xạ.

Đo quá gần array

Trong vùng rất gần, khoảng cách từ micro đến từng hàng chênh lệch nhiều và pattern tổng chưa hình thành đầy đủ.

Chỉ nghe tại chính giữa khán giả

End-fire có thể tạo cảm giác rất tốt trên trục nhưng thiếu bass ở hai bên. Hãy walk test toàn khu vực.

Thay đổi crossover sau khi tuning

Crossover và filter làm thay đổi phase. Chỉnh low-pass từ 80 lên 120 Hz sau khi hoàn thiện array có thể làm hướng tính ở vùng trên thay đổi rõ rệt.

Căn sub với main trước khi hoàn thiện nội bộ array

Mọi thay đổi delay giữa các hàng sau đó sẽ làm kết quả sub–main mất hiệu lực.

Tăng EQ để bù vùng triệt do bố trí sai

EQ không thể sửa một null hình học. Boost chỉ làm amplifier và loa tiêu tốn thêm headroom.

Checklist triển khai sub end-fire cho đơn vị rental

Trước khi vận chuyển

• Đủ số lượng sub cùng model;

• Đủ amplifier channel;

• Đủ output DSP;

• Preset đúng phiên bản;

• Có bản vẽ vị trí;

• Có bảng delay;

• Có sơ đồ routing;

• Có dây nguồn và dây tín hiệu đúng chiều dài;

• Có micro đo và audio interface;

• Có file dự đoán;

• Có preset dự phòng.

Khi lắp đặt

• Đánh dấu tâm từng hàng;

• Đo khoảng cách bằng thước;

• Xác định hướng khán giả;

• Dán nhãn hàng A, B, C, D;

• Kết nối đúng output;

• Không để vật cản;

• Kiểm tra điện từng nhóm;

• Xác nhận crossover;

• Xác nhận polarity;

• Xác nhận delay.

Khi đo hệ thống

• Solo từng hàng;

• Lưu impulse response;

• Kiểm tra magnitude và phase;

• Đo phía trước;

• Đo phía sau;

• Đo hai bên;

• Tính front-to-back ratio;

• Kiểm tra nhiều tần số;

• Kiểm tra tổng phía trước;

• Căn cả cụm với main;

• Walk test toàn khu vực.

Sau khi hoàn thiện

• Lưu DSP preset;

• Khóa thông số;

• Chụp ảnh vị trí loa;

• Ghi khoảng cách thực tế;

• Ghi delay thực tế;

• Lưu file đo;

• Ghi mức limiter;

• Bàn giao cho kỹ thuật viên vận hành;

• Không tự ý di chuyển một hàng trong chương trình.

Kết luận: End-fire là một hệ thống thời gian, không chỉ là cách xếp loa

Sub end-fire là gì? Đây là một mảng nhiều loa subwoofer được bố trí theo chiều sâu và xử lý thời gian để tăng khả năng cộng về phía khán giả, đồng thời giảm năng lượng phát về phía sau và hai bên.

Một end-fire array đúng cần đồng bộ:

• Số lượng loa;

• Model loa;

• Khoảng cách tâm âm học;

• Thứ tự hàng;

• Delay;

• Phase;

• Polarity;

• Filter;

• Gain;

• Limiter;

• Crossover;

• Vị trí đo.

Cũng cần ghi nhớ rằng thuật ngữ end-fire không hoàn toàn đồng nhất giữa các nhà sản xuất. Cấu hình chỉ dùng straight delay có thể cho kết quả rất khác cấu hình được bổ sung phase shift hoặc polarity.

Nguyên tắc quan trọng nhất là:

Mô phỏng toàn bộ array trước, đo riêng từng hàng, hoàn thiện hướng tính của cụm sub rồi mới căn cả cụm với hệ thống loa chính.

Tư vấn sub end-fire và tuning hệ thống tại CK Audio

CK Audio cung cấp các giải pháp loa subwoofer và hệ thống âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, đơn vị tích hợp và đối tác rental.

Khách hàng được hỗ trợ:

• Phân tích vùng khán giả và khu vực cần giảm bass;

• Lựa chọn sub end-fire, cardioid hoặc cấu hình kết hợp;

• Tư vấn loa sub, cục đẩy và DSP đồng bộ;

• Thiết kế khoảng cách, routing và processing từng hàng;

• Mô phỏng hướng phát trước khi thi công;

• Cài đặt delay, phase, polarity, crossover và limiter;

• Căn chỉnh sub array với line array và loa full-range;

• Xây dựng preset cho từng cấu hình rental;

• Hỗ trợ đào tạo kỹ thuật viên vận hành;

• Chiết khấu cao cho dự án và đơn vị rental;

• Cung cấp đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc minh bạch, thuận lợi khi nghiệm thu và triển khai các dự án quy mô lớn.
