Limiter là gì?

Limiter là một bộ xử lý động học có nhiệm vụ hạn chế mức tín hiệu không vượt quá một ngưỡng nhất định. Khi tín hiệu nằm dưới ngưỡng threshold, limiter hầu như không tác động. Khi tín hiệu vượt ngưỡng, limiter tự động giảm gain để giữ đầu ra quanh mức giới hạn đã được thiết lập.

Có thể hiểu đơn giản:

Compressor kiểm soát độ chênh âm lượng. Limiter giữ tín hiệu không vượt qua một “trần” đã đặt.

Về nguyên lý, limiter thường được xem là một compressor có tỷ lệ nén rất cao. Trên nhiều bàn mixer số, khi đặt ratio ở mức ∞:1, compressor sẽ hoạt động như limiter: tín hiệu tăng phía trên threshold nhưng đầu ra gần như không tăng tương ứng. Tuy nhiên, không nên hiểu rằng mọi limiter đều tạo ra một ranh giới tuyệt đối. Mức tín hiệu có thể vượt qua threshold trong thời gian rất ngắn tùy thuộc vào:

• Attack;

• Look-ahead;

• Kiểu detector;

• Hard knee hay soft knee;

• Cấu trúc thuật toán;

• Vị trí limiter trong signal flow;

• Độ trễ của quá trình xử lý.

Limiter hoạt động như thế nào?

Một limiter cơ bản gồm hai phần:

1. Bộ dò mức tín hiệu: liên tục theo dõi tín hiệu đầu vào.

2. Bộ điều khiển gain: giảm mức tín hiệu khi detector phát hiện mức vượt threshold.

Ví dụ, limiter được đặt threshold tại –6 dBFS. Khi tín hiệu chỉ đạt –10 dBFS, limiter không cần can thiệp. Nếu một đỉnh tín hiệu tiến đến –2 dBFS, limiter sẽ tạo gain reduction để giữ đầu ra gần mức –6 dBFS. Mức giảm thực tế còn phụ thuộc attack, release, knee và thiết kế của từng thiết bị.

Limiter không cắt bỏ âm thanh

Limiter không giống thao tác dùng kéo cắt ngọn waveform. Thay vào đó, limiter thay đổi gain theo thời gian.

Nếu gain thay đổi quá đột ngột hoặc limiter phải hoạt động liên tục, người nghe có thể nhận thấy:

• Âm thanh mất độ mở;

• Tiếng trống giảm lực;

• Vocal bị ép;

• Bass có hiện tượng “thở”;

• Tổng thể nhỏ đi sau mỗi đỉnh lớn;

• Méo do gain thay đổi quá nhanh.

Một limiter được cài đúng thường chỉ tác động ngắn vào những đỉnh bất thường. Nếu gain-reduction meter liên tục giảm sâu, vấn đề có thể nằm ở gain staging, cấu hình công suất hoặc hệ thống không đủ headroom.

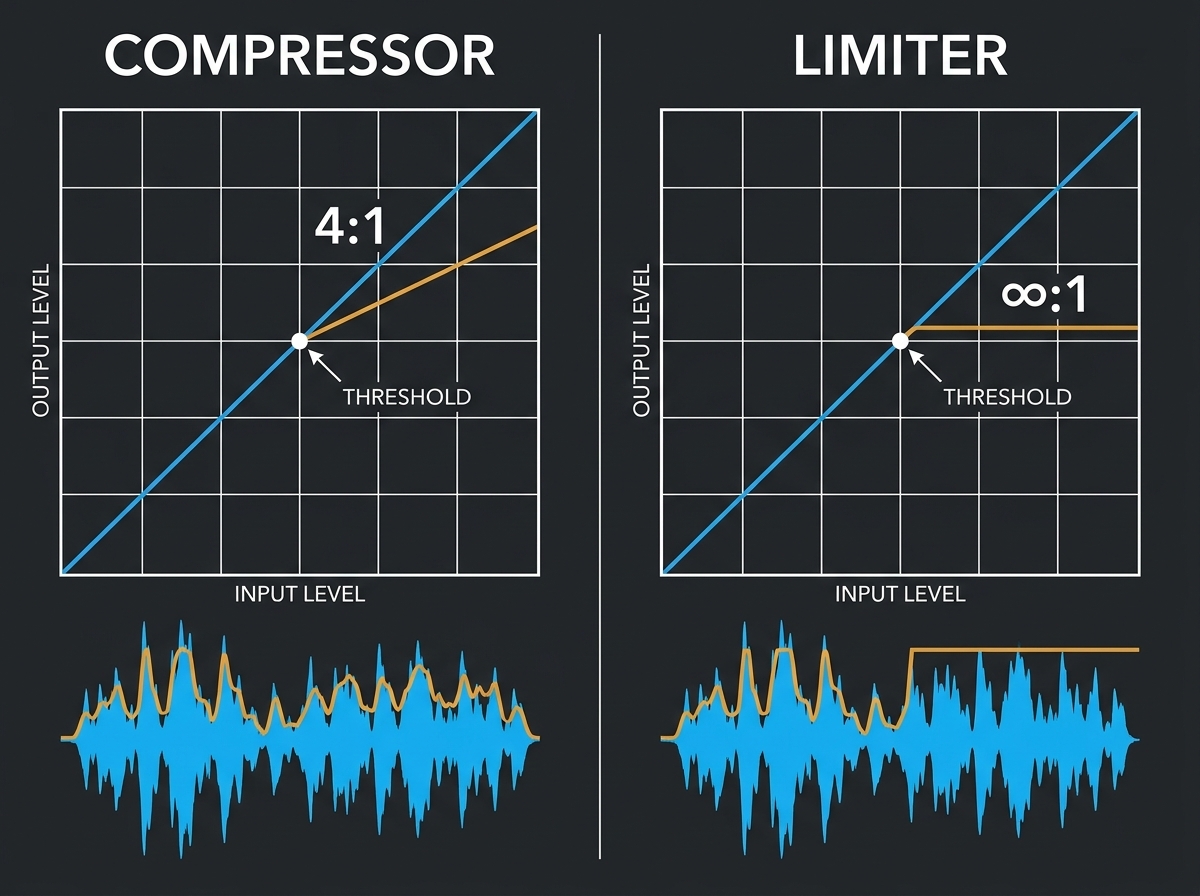

Limiter và compressor khác nhau ra sao?

Một compressor có ratio 4:1 nghĩa là khi tín hiệu đầu vào vượt threshold 4 dB, đầu ra chỉ tăng thêm khoảng 1 dB. Khi ratio tiến tới ∞:1, phần tín hiệu vượt ngưỡng gần như không được phép làm đầu ra tăng thêm.

Vocal nên dùng compressor hay limiter?

Với vocal, compressor thường phù hợp hơn để làm mức giọng hát ổn định và dễ đặt vào bản mix. Limiter chỉ nên đóng vai trò “hàng rào cuối”, bắt những tiếng hét, va chạm micro hoặc đỉnh tín hiệu bất ngờ.

Dùng limiter để ép vocal liên tục thường khiến câu hát thiếu tự nhiên. Nếu limiter luôn giảm 6–10 dB, nên kiểm tra lại gain đầu vào và cách sử dụng compressor.

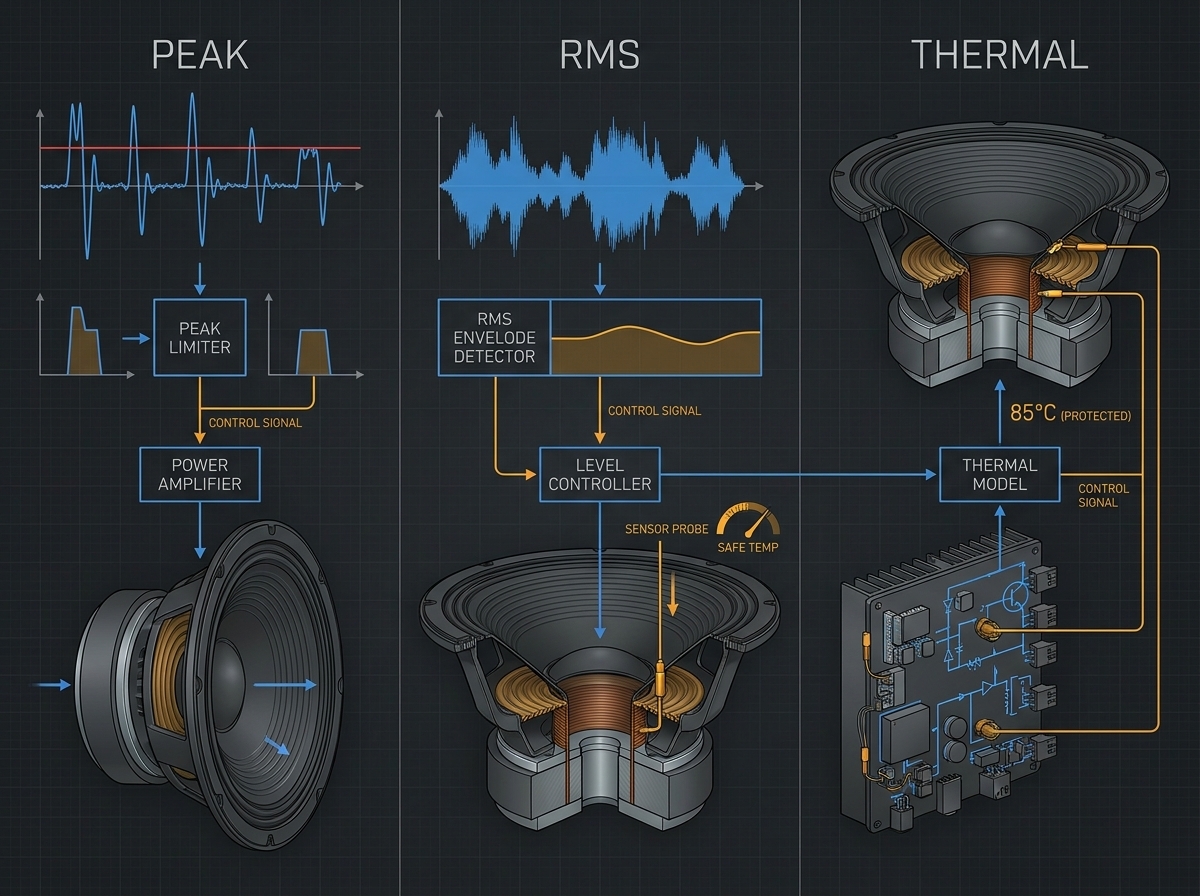

Các loại limiter thường gặp

Peak limiter là gì?

Peak limiter phản ứng với các đỉnh tín hiệu tức thời. Loại limiter này thường có tốc độ khá nhanh và được dùng để:

• Hạn chế transient quá cao;

• Giảm nguy cơ amplifier clip;

• Kiểm soát điện áp đỉnh đưa đến củ loa;

• Hỗ trợ hạn chế hành trình màng loa vượt vùng an toàn;

• Bắt các đỉnh do va chạm micro hoặc nhạc cụ.

Peak limiter không thay thế RMS limiter vì một tín hiệu có mức đỉnh vừa phải nhưng kéo dài vẫn có thể đưa quá nhiều năng lượng nhiệt vào voice coil.

RMS limiter là gì?

RMS limiter theo dõi mức năng lượng trung bình trong một khoảng thời gian dài hơn. Nó phản ứng chậm hơn peak limiter và thường liên quan đến khả năng chịu nhiệt dài hạn của củ loa. Nhiều amplifier DSP chuyên nghiệp cung cấp riêng peak limiter và RMS limiter. Chẳng hạn, một số amplifier Yamaha cho phép thiết lập hai bộ giới hạn độc lập, với threshold hiển thị theo watt hoặc điện áp; RMS limiter có attack và release dài hơn đáng kể so với peak limiter.

Thermal limiter là gì?

Thermal limiter kiểm soát hoặc ước tính tình trạng nhiệt của amplifier, nguồn điện hay củ loa. Cơ chế cụ thể phụ thuộc nhà sản xuất và có thể dựa trên:

• Cảm biến nhiệt;

• Mô hình nhiệt;

• Thời gian và mức năng lượng;

• Trạng thái hoạt động của module công suất;

• Dữ liệu preset loa.

Nhiều loa active hiện nay sử dụng đồng thời peak, RMS và thermal limiter. Ví dụ, dBTechnologies công bố các hệ thống bảo vệ Peak, RMS và Thermal trên nhiều sản phẩm active như VIO L208, VIO X205 và INGENIA IG4T.

Brickwall limiter là gì?

Brickwall limiter được thiết kế để tạo một giới hạn rất chặt, không cho đầu ra vượt quá ceiling đã đặt hoặc chỉ cho phép mức overshoot rất nhỏ. Trong hệ thống digital, brickwall limiter thường có thêm look-ahead để “nhìn trước” đỉnh tín hiệu. Đổi lại, look-ahead tạo thêm latency nên không phải lúc nào cũng thích hợp cho monitor sân khấu hoặc hệ thống cần độ trễ thấp.

Các thông số quan trọng khi chỉnh limiter

Threshold – Ngưỡng limiter bắt đầu hoạt động

Threshold là mức tín hiệu mà tại đó limiter bắt đầu tạo gain reduction.

Đặt threshold quá thấp:

• Hệ thống mất headroom;

• Limiter hoạt động thường xuyên;

• Âm thanh thiếu độ động;

• SPL hữu dụng giảm;

• Người vận hành có xu hướng tiếp tục tăng gain.

Đặt threshold quá cao:

• Đỉnh tín hiệu vẫn có thể làm amplifier clip;

• Loa chưa được giới hạn ở mức phù hợp;

• Limiter gần như không tạo tác dụng bảo vệ.

Điểm dễ nhầm là threshold có thể được hiển thị bằng nhiều đơn vị:

• dBFS trên mixer số;

• dBu trên processor;

• Volt tại đầu ra amplifier;

• Watt theo tải danh định;

• Phần trăm hoặc giá trị riêng của nhà sản xuất.

–3 dBFS không phải –3 dBu. Không thể lấy giá trị threshold từ một bàn mixer rồi nhập nguyên sang DSP hoặc amplifier khác.

Ratio – Tỷ lệ giới hạn

Limiter thường sử dụng ratio từ khoảng 10:1 đến ∞:1. Ratio càng cao, mức đầu ra càng ít tăng khi tín hiệu vượt threshold. Với limiter bảo vệ hệ thống, ratio thường đã được cố định hoặc đặt ở ∞:1.

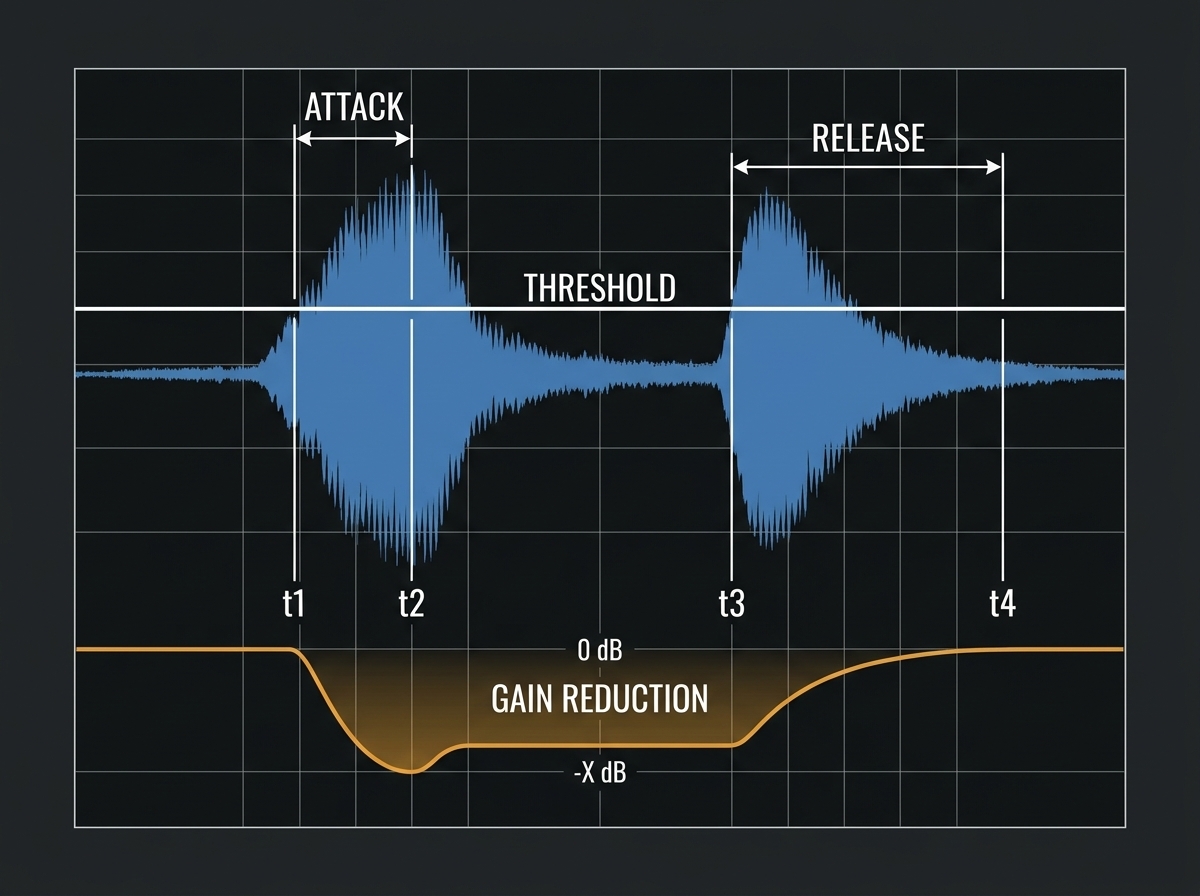

Attack – Tốc độ limiter phản ứng

Attack xác định limiter mất bao lâu để đạt mức gain reduction cần thiết sau khi tín hiệu vượt threshold.

Attack quá chậm:

• Transient vượt qua limiter;

• Amplifier vẫn có thể clip;

• Điện áp đỉnh đến loa vượt giới hạn dự kiến.

Attack quá nhanh:

• Tiếng trống và nhạc cụ mất độ sắc nét;

• Low-frequency waveform có thể bị biến dạng;

• Âm thanh trở nên cứng hoặc bí;

• Limiter phản ứng với những đỉnh rất ngắn không cần can thiệp.

Không có một giá trị attack chung cho mọi loa. Peak limiter, RMS limiter, loa subwoofer và compression driver có thể cần cách thiết lập rất khác nhau.

Release – Thời gian limiter nhả gain

Release là khoảng thời gian limiter cần để trở về gain bình thường sau khi tín hiệu giảm xuống dưới threshold.

Release quá ngắn:

• Gain lên xuống nhanh;

• Bass có thể bị méo;

• Xuất hiện pumping;

• Mức âm thiếu ổn định.

Release quá dài:

• Limiter tiếp tục giảm gain dù đỉnh tín hiệu đã qua;

• Câu nhạc sau bị nhỏ đi;

• Hệ thống cho cảm giác thiếu headroom.

Một số limiter có chế độ Auto hoặc program-dependent release để tự thay đổi thời gian nhả theo nội dung tín hiệu.

Knee – Cách limiter tiến vào vùng giới hạn

Hard knee tác động rõ ràng ngay khi tín hiệu vượt threshold, phù hợp khi cần giữ mức trần chặt. Soft knee bắt đầu giảm gain nhẹ từ khu vực gần threshold, tạo chuyển tiếp tự nhiên hơn nhưng ranh giới giới hạn không sắc như hard knee. Biamp và Allen & Heath đều mô tả soft knee là quá trình đưa compression vào dần dần quanh ngưỡng.

Gain reduction

Gain reduction cho biết limiter đang giảm bao nhiêu dB.

Trong một hệ thống có headroom hợp lý:

• Limiter có thể thỉnh thoảng giảm 1–3 dB ở những đỉnh cao;

• Gain reduction không nên liên tục ở mức sâu;

• Limiter LED không nên sáng gần như toàn bộ chương trình.

Đây không phải quy tắc tuyệt đối, nhưng nếu limiter luôn hoạt động, tăng thêm fader sẽ không tạo thêm nhiều mức âm sạch. Phần tăng thêm chủ yếu khiến limiter giảm gain nhiều hơn.

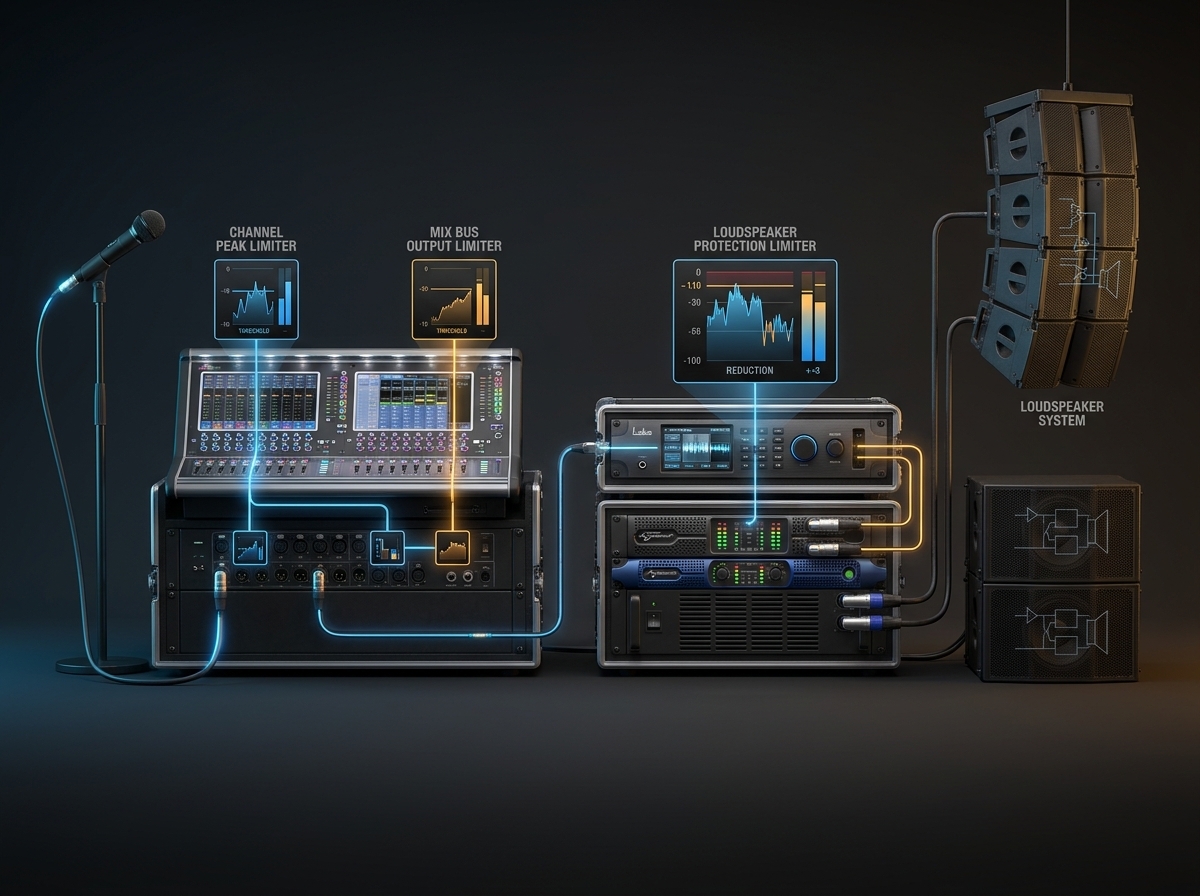

Limiter nên đặt ở đâu trong hệ thống?

Limiter trên input channel

Limiter trên kênh micro hoặc nhạc cụ giúp bắt các đỉnh đột ngột trước khi chúng đi sâu vào bản mix.

Ứng dụng:

• MC thay đổi khoảng cách micro;

• Vocal bất ngờ tăng mức;

• Micro trống nhận transient lớn;

• Thiết bị playback có file chênh lệch mức;

• Micro bị va chạm.

Limiter kênh không bảo vệ trực tiếp loa nếu sau đó còn nhiều tầng gain, EQ, group, matrix và amplifier.

Limiter trên group hoặc mix bus

Limiter bus có thể kiểm soát tổng mức của:

• Nhóm trống;

• Nhóm vocal;

• Monitor mix;

• Livestream;

• Matrix delay;

• Mix tổng.

Trên một số mixer, limiter output được đặt post-fader, vì vậy nó vẫn kiểm soát mức đầu ra ngay cả khi fader được tăng. Allen & Heath CQ là một ví dụ có limiter post-fader trên output. Tuy nhiên, vị trí xử lý khác nhau giữa các dòng mixer nên cần xem block diagram của thiết bị.

Limiter trong DSP hoặc amplifier

Đây mới là vị trí thường được dùng để bảo vệ hệ thống loa passive, vì limiter có thể được hiệu chỉnh theo:

• Gain amplifier;

• Điện áp đầu ra;

• Trở kháng danh định;

• Công suất chịu tải của loa;

• Crossover;

• Preset từng củ loa;

• Peak, RMS và thermal model.

Nhiều amplifier hệ thống sử dụng bộ bảo vệ chuyên dụng thay vì một limiter đơn lẻ. L-Acoustics, chẳng hạn, tích hợp công nghệ L-DRIVE trong amplified controller; Dynacord IPX cung cấp Peak Anticipation Limiter và RMS/TEMP limiter trên từng kênh.

Limiter tích hợp trong loa active

Loa active có lợi thế là nhà sản xuất biết rõ:

• Củ loa;

• Amplifier;

• DSP;

• Điện áp nguồn;

• Crossover;

• Giới hạn nhiệt;

• Hành trình màng loa.

Do đó, limiter nhà máy thường được hiệu chỉnh đồng bộ hơn so với việc người dùng tự đặt một limiter bên ngoài. Không nên coi đèn LIMIT là mục tiêu vận hành. Đèn limiter thỉnh thoảng nhấp nháy ở mức cao có thể là trạng thái bình thường tùy sản phẩm; nếu sáng liên tục, nên giảm mức hoặc bổ sung hệ thống phù hợp hơn.

Limiter bảo vệ loa bằng cách nào?

Một hệ thống loa có thể gặp ba nhóm rủi ro chính:

Quá hành trình cơ học

Tín hiệu dải thấp hoặc transient cao có thể khiến màng loa di chuyển vượt khả năng cơ học. Peak limiter kết hợp high-pass filter giúp kiểm soát rủi ro này. Riêng limiter không thể thay thế HPF. Một loa sub nhận tín hiệu quá thấp dưới vùng hoạt động vẫn có thể quá hành trình dù mức công suất trung bình chưa cao.

Quá nhiệt voice coil

Tín hiệu duy trì trong thời gian dài làm nhiệt độ voice coil tăng lên. RMS hoặc thermal limiter thường phù hợp hơn để kiểm soát năng lượng dài hạn.

Amplifier clipping hoặc quá áp đầu ra

Khi amplifier không còn đủ headroom, waveform bị biến dạng. Limiter đầu ra có thể giảm xác suất amplifier đi vào vùng clip nếu threshold được hiệu chỉnh theo đúng gain và điện áp của amplifier. Tuy nhiên, limiter không thể sửa một tín hiệu đã clip ở preamp, mixer, plugin hoặc DSP trước đó.

Cách tính threshold limiter theo công suất và điện áp

Với hệ thống loa passive, một phương pháp tham khảo là chuyển mức công suất mục tiêu sang điện áp RMS:

V = √(P × R)

Trong đó:

• V: điện áp RMS;

• P: công suất mục tiêu;

• R: trở kháng tải dùng trong phép tính.

Ví dụ minh họa

Giả sử một kênh loa được xác định mức giới hạn dài hạn là 500 W tại 8 Ω:

V = √(500 × 8)
V ≈ 63,2 Vrms

Nếu amplifier có voltage gain 32 dB, điện áp cần tại đầu vào amplifier là:

63,2 ÷ 10^(32/20) ≈ 1,59 V

Đổi sang dBu:

dBu = 20 × log₁₀(1,59 ÷ 0,775)
dBu ≈ +6,2 dBu

Nếu processor đạt +20 dBu tại 0 dBFS, giá trị tương đương trên thang digital sẽ vào khoảng:

+6,2 dBu – 20 dBu = –13,8 dBFS

Nhưng đây chỉ là ví dụ toán học, không phải preset dùng cho mọi loa 500 W.

Vì sao không nên đặt limiter chỉ từ công suất ghi trên loa?

Công suất danh định không cung cấp đầy đủ các dữ liệu sau:

• Tiêu chuẩn đo mà nhà sản xuất sử dụng;

• Crest factor của tín hiệu;

• Peak power và continuous power;

• Giới hạn hành trình theo tần số;

• Độ dốc crossover;

• Độ nén công suất;

• Khả năng chịu nhiệt của từng driver;

• Thời gian attack và release tương ứng;

• Trở kháng thực tế thay đổi theo tần số.

Yamaha cho phép đặt threshold limiter theo watt hoặc volt trên amplifier DSP, nhưng việc có thể nhập một con số không đồng nghĩa con số đó tự động phù hợp với mọi loa. Khi có preset chính hãng, nên ưu tiên preset đó thay vì tự suy luận từ công suất trên catalogue.

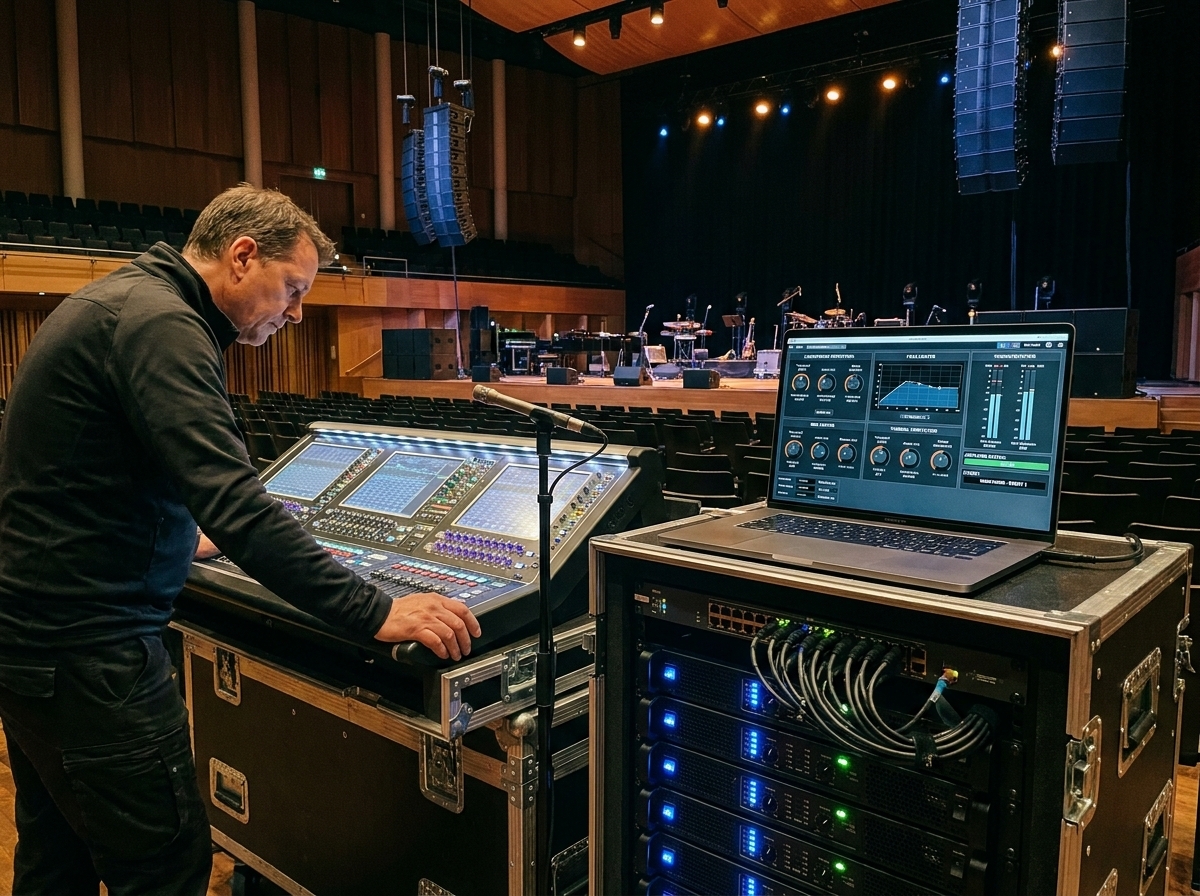

Quy trình chỉnh limiter cho hệ thống sân khấu

Bước 1: Xác nhận cấu hình loa và amplifier

Cần làm rõ:

• Model loa;

• Số loa trên mỗi kênh;

• Kiểu đấu nối;

• Trở kháng tải;

• Chế độ stereo, parallel hoặc bridge;

• Gain amplifier;

• Input sensitivity;

• Công suất amplifier tại tải thực tế;

• Preset và crossover nhà sản xuất.

Bước 2: Hoàn thiện gain staging trước

Limiter phải được cài sau khi signal flow đã ổn định.

Không nên chỉnh threshold khi:

• Gain amplifier chưa được cố định;

• Có người vẫn thay đổi output gain DSP;

• Mixer chưa xác định mức vận hành;

• EQ còn boost nhiều;

• Chưa hoàn thiện crossover;

• Chưa khóa các tham số quan trọng.

Mọi thay đổi gain phía sau limiter đều có thể làm sai hiệu chuẩn bảo vệ.

Bước 3: Chọn đúng loại limiter

• Dùng peak limiter để kiểm soát đỉnh;

• Dùng RMS limiter để kiểm soát năng lượng dài hạn;

• Dùng thermal protection nếu thiết bị hỗ trợ;

• Kết hợp HPF để hạn chế quá hành trình ở dải thấp;

• Sử dụng preset hãng khi có.

Bước 4: Đặt threshold theo đúng đơn vị

Phải biết phần mềm đang hiển thị:

• dBFS;

• dBu;

• Volt;

• Watt;

• Hay một thang nội bộ.

Không nhập một giá trị dBFS vào trường dBu chỉ vì chúng đều có chữ “dB”.

Bước 5: Kiểm tra attack và release

Thử bằng tín hiệu chương trình thực tế kết hợp công cụ đo. Không nên phát sine wave công suất cao trong thời gian dài nếu không có quy trình thử nghiệm và tải phù hợp.

Theo dõi đồng thời:

• Input meter;

• Output meter;

• Gain reduction;

• Clip indicator;

• Limiter LED;

• Điện áp đầu ra nếu có thiết bị đo;

• Nhiệt độ và trạng thái amplifier;

• Âm thanh của transient và dải trầm.

Bước 6: Kiểm tra toàn bộ signal chain

Cần xác nhận limiter không bị vô hiệu hóa bởi:

• Makeup gain sau limiter;

• Output gain phía sau;

• Matrix boost;

• Amp gain thay đổi;

• Recall scene khác;

• Preset người dùng ghi đè;

• Đấu bridge sai;

• Thay đổi số lượng loa trên một kênh.

Bước 7: Lưu preset và khóa hệ thống

Đối với hệ thống rental hoặc dự án, nên:

• Đặt tên preset rõ ràng;

• Ghi model loa và số lượng loa mỗi kênh;

• Ghi gain amplifier;

• Lưu file dự phòng;

• Khóa thông số bảo vệ;

• Phân quyền người vận hành;

• Lập biên bản cấu hình khi bàn giao.

Thông số tham khảo khi dùng limiter trên mixer

Các giá trị dưới đây chỉ là điểm bắt đầu để nghe thử, không phải thông số bảo vệ loa:

Thuật toán giữa các mixer không giống nhau. Cùng một attack 1 ms trên hai thiết bị chưa chắc cho phản ứng tương đương. Đối với speaker protection limiter, không nên dùng bảng thông số chung. Hãy sử dụng preset hãng hoặc tính toán theo đầy đủ dữ liệu kỹ thuật.

Những sai lầm thường gặp khi sử dụng limiter

Coi limiter là nút tăng công suất

Limiter không tạo thêm công suất. Nó chỉ giảm gain khi tín hiệu vượt giới hạn. Khi limiter đã hoạt động liên tục, tăng fader thường không giúp âm thanh sạch hơn hoặc lớn hơn tương ứng.

Tắt limiter vì cho rằng âm thanh hay hơn

Tắt limiter có thể làm transient nghe thoáng hơn trong thời gian ngắn, nhưng cũng loại bỏ một tầng bảo vệ quan trọng. Giải pháp đúng là tìm nguyên nhân limiter hoạt động quá nhiều.

Dùng limiter mixer để bảo vệ loa

Limiter tại master bus chỉ kiểm soát mức ở vị trí đó. Nếu DSP, amplifier hoặc gain phía sau bị thay đổi, điện áp đến loa vẫn có thể vượt dự kiến.

Đặt attack nhanh nhất cho mọi hệ thống

Attack quá nhanh chưa chắc bảo vệ tốt hơn. Nó có thể làm biến dạng waveform dải thấp và ảnh hưởng transient.

Tăng makeup gain sau limiter

Makeup gain sau limiter có thể nâng toàn bộ tín hiệu vượt mức trần vừa cài. Với limiter bảo vệ, output gain thường nên để 0 dB trừ khi hệ thống được hiệu chỉnh lại đầy đủ.

Chỉ dùng một limiter cho toàn bộ loa

Subwoofer, woofer, mid và compression driver có giới hạn khác nhau. Trong hệ thống multi-way, mỗi dải thường cần limiter và preset riêng.

Cho rằng limiter bảo vệ loa tuyệt đối

Limiter không thể bảo vệ khỏi mọi sự cố, chẳng hạn:

• Đấu sai dây;

• Sai trở kháng tải;

• Mất pha nguồn;

• DC ở đầu ra;

• Quá nhiệt do thông gió kém;

• Preset sai;

• Driver đã suy giảm;

• Nước hoặc độ ẩm;

• Tín hiệu ngoài băng tần;

• Vận hành kéo dài vượt thiết kế.

Limiter phải đi cùng crossover, HPF, amplifier phù hợp, hệ thống điện ổn định và quy trình vận hành đúng.

Kết luận: Limiter là lớp bảo vệ, không phải giải pháp cho mọi vấn đề

Limiter là gì? Đây là bộ xử lý dùng để kiểm soát những phần tín hiệu vượt quá threshold bằng cách tự động giảm gain. Trong mixer, limiter giúp bắt những đỉnh bất thường. Trong DSP và amplifier, limiter có thể được hiệu chỉnh theo điện áp, công suất và đặc tính của loa để hỗ trợ bảo vệ hệ thống.

Điều quan trọng nhất không phải đặt limiter “nhạy” đến đâu, mà là xác định đúng:

• Limiter đang bảo vệ thiết bị nào;

• Threshold được tính theo đơn vị gì;

• Gain phía sau limiter có cố định hay không;

• Hệ thống cần peak, RMS hay thermal protection;

• Preset có đúng model và số lượng loa không.

Limiter tốt nhất là limiter hiếm khi khiến người nghe nhận ra nó đang hoạt động.

Tư vấn DSP, amplifier và hệ thống loa tại CK Audio

CK Audio cung cấp giải pháp âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu và đơn vị rental.

Khách hàng được hỗ trợ:

• Tư vấn loa, subwoofer, cục đẩy và DSP đồng bộ;

• Tính toán công suất, trở kháng và số lượng loa mỗi kênh;

• Hỗ trợ thiết lập crossover, EQ, delay và limiter;

• Cung cấp preset theo cấu hình thực tế;

• Chiết khấu cao cho dự án và đơn vị rental;

• Đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc minh bạch, thuận lợi khi nghiệm thu và triển khai dự án lớn.
