Căn phase subwoofer và loa full-range là gì?

Căn phase subwoofer và loa full-range là quá trình điều chỉnh quan hệ giữa hệ thống loa sub và hệ thống loa chính để chúng cộng với nhau có kiểm soát trong vùng crossover âm học.

Các công cụ thường được sử dụng gồm:

• Vị trí vật lý của loa;

• Delay trong DSP;

• Polarity bình thường hoặc đảo;

• Filter crossover;

• Preset của nhà sản xuất;

• All-pass filter trong những trường hợp chuyên sâu;

• Hệ thống đo hai kênh như Smaart hoặc SIM.

Mục tiêu không phải làm hai đường phase trùng nhau trên toàn bộ phổ tần. Subwoofer và loa full-range chỉ cần được tối ưu trong vùng mà cả hai còn phát ra mức năng lượng đủ lớn để tương tác. Các loa full-range và subwoofer đặt gần nhau, gần đồng phẳng có thể đã có quan hệ phase đủ phù hợp trong vùng giao nhau. Khi hai hệ thống nằm cách xa nhau hoặc phải bổ sung delay, hãng khuyến nghị sử dụng phép đo hai kênh để xác định delay và polarity thích hợp.

Mục tiêu thật sự của việc căn phase

Khi hai nguồn âm có mức gần bằng nhau và cùng phát một tần số, kết quả tổng phụ thuộc vào độ lệch phase giữa chúng.

Bảng trên giả định hai nguồn:

• Có cùng mức;

• Phát cùng một sóng sin;

• Không có phản xạ;

• Đo tại cùng một điểm;

• Không có giới hạn về độ méo hoặc limiter.

Hệ thống thực tế hiếm khi đáp ứng đầy đủ các điều kiện này. Tuy nhiên, bảng cho thấy một điều quan trọng: hai nguồn cùng mở không mặc nhiên tạo thêm bass. Nếu quan hệ phase không phù hợp, tổng mức có thể thấp hơn từng nguồn phát riêng.

Căn phase không có nghĩa đưa phase về 0°

Đường phase của một loa không cần nằm tại 0° trên màn hình.

Điều cần quan tâm là khoảng cách giữa hai đường phase trong vùng crossover:

• Chúng có gần nhau hay không;

• Có tương đối song song hay không;

• Khoảng cách phase có ổn định trên một dải đủ rộng hay chỉ gặp nhau tại một điểm;

• Khi mở hai hệ thống, magnitude có cộng lên hay xuất hiện khoảng lõm.

Nếu hai đường cùng nằm tại –120° ở 80 Hz, chúng vẫn có thể cộng tốt vì quan hệ tương đối giữa chúng là 0°.

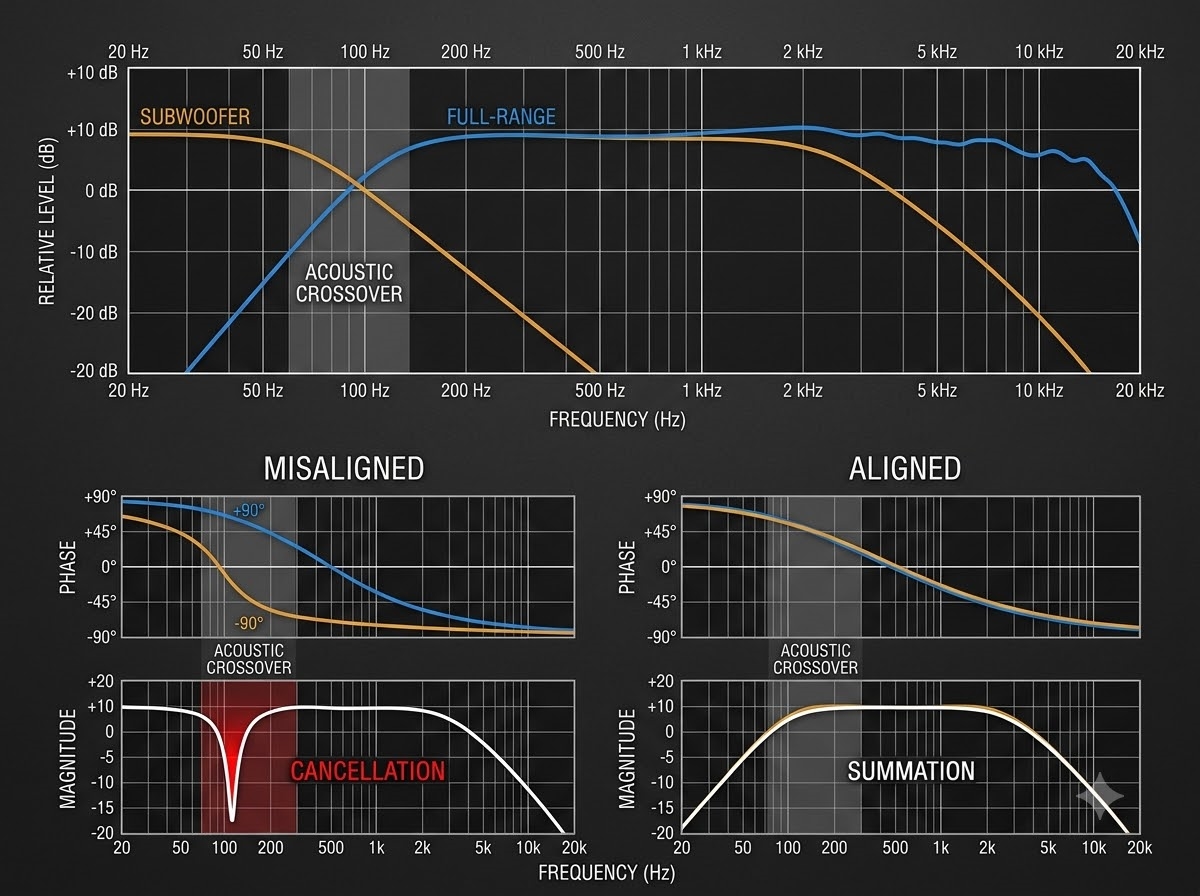

Vùng crossover âm học là gì?

Nhiều kỹ thuật viên căn phase đúng tại con số crossover hiển thị trên DSP, chẳng hạn 80 Hz. Đây mới chỉ là crossover điện tử. Crossover âm học là vùng tần số thực tế mà mức âm phát ra từ loa full-range và subwoofer cùng đủ lớn để chúng tương tác với nhau.

Vùng này bị ảnh hưởng bởi:

• Đáp tuyến tự nhiên của từng loa;

• HPF của loa full-range;

• LPF của subwoofer;

• Kiểu và độ dốc filter;

• Preset tích hợp trong loa hoặc amplifier;

• Vị trí loa;

• Boundary loading từ sàn, tường và góc phòng;

• Số lượng subwoofer;

• Mức gain giữa sub và main;

• Khoảng cách từ từng hệ thống đến điểm đo.

Ví dụ, DSP cùng hiển thị 80 Hz nhưng điểm hai đường magnitude giao nhau có thể nằm tại 72 Hz hoặc 94 Hz. Phase cần được xem trong toàn bộ vùng hai hệ thống cùng đóng góp, không chỉ tại đúng một vạch 80 Hz. Các preset crossover đồng bộ của nhà sản xuất thường chứa nhiều thành phần hơn một cặp HPF và LPF. Biamp, chẳng hạn, mô tả các preset crossover của hãng là tập hợp band-pass và level matching được tối ưu cho từng tổ hợp loa full-range và subwoofer, với điều kiện vị trí tương đối phù hợp.

Vì sao subwoofer và loa full-range bị lệch phase?

Khoảng cách vật lý khác nhau

Âm thanh cần thời gian để truyền từ loa đến người nghe. Nếu loa full-range treo cao và lùi sâu, còn subwoofer đặt sát mép sân khấu, hai hệ thống thường có khoảng cách đến micro đo khác nhau.

Tốc độ âm thanh có thể lấy gần đúng khoảng 343 m/s. Vì vậy:

1 mét chênh lệch đường truyền tương đương khoảng 2,92 ms.

Tuy nhiên, không nên đo mép thùng loa bằng thước rồi coi kết quả là delay cuối cùng. Tâm âm học, filter, latency DSP và phase response của từng hệ thống cũng ảnh hưởng đến thời gian biểu kiến.

Filter crossover làm thay đổi phase

HPF, LPF, EQ và all-pass filter đều có thể ảnh hưởng đến phase response.

Hai đường loa sử dụng cùng tần số crossover nhưng khác:

• Kiểu filter;

• Độ dốc;

• Q;

• Preset;

• Latency xử lý;

sẽ không nhất thiết có cùng phase tại điểm crossover. Việc bổ sung DSP và crossover bên ngoài cần được thực hiện cẩn thận vì phase shift do filter có thể tạo ra giao thoa triệt giữa loa chính và subwoofer.

Latency của thiết bị không giống nhau

Tín hiệu sub và main có thể đi qua những đường xử lý khác nhau:

• Một đường đi trực tiếp từ mixer;

• Một đường đi qua matrix khác;

• Loa active khác dòng sản phẩm;

• DSP khác hãng;

• Plugin hoặc FIR filter;

• Mạng âm thanh số;

• Amplifier có preset khác nhau.

Ngay cả khi hai thùng loa được đặt đồng phẳng, latency điện tử khác nhau vẫn có thể làm chúng lệch thời gian. Một số nền tảng quản lý loa cung cấp tính năng tích hợp sản phẩm để đưa các dòng loa khác nhau về cùng target phase curve.

Polarity bị đảo

Một đường loa có thể bị đảo polarity do:

• Đấu dây loa ngược;

• Đấu nhầm chân XLR;

• Chọn nhầm preset;

• Bật nút Ø trên mixer hoặc DSP;

• Patch sai output;

• Một thùng trong cụm bị đảo khác với các thùng còn lại.

Polarity đảo làm toàn bộ tín hiệu đổi chiều dương – âm nhưng không làm tín hiệu đến sớm hay muộn hơn.

Phase thay đổi theo tần số ra sao?

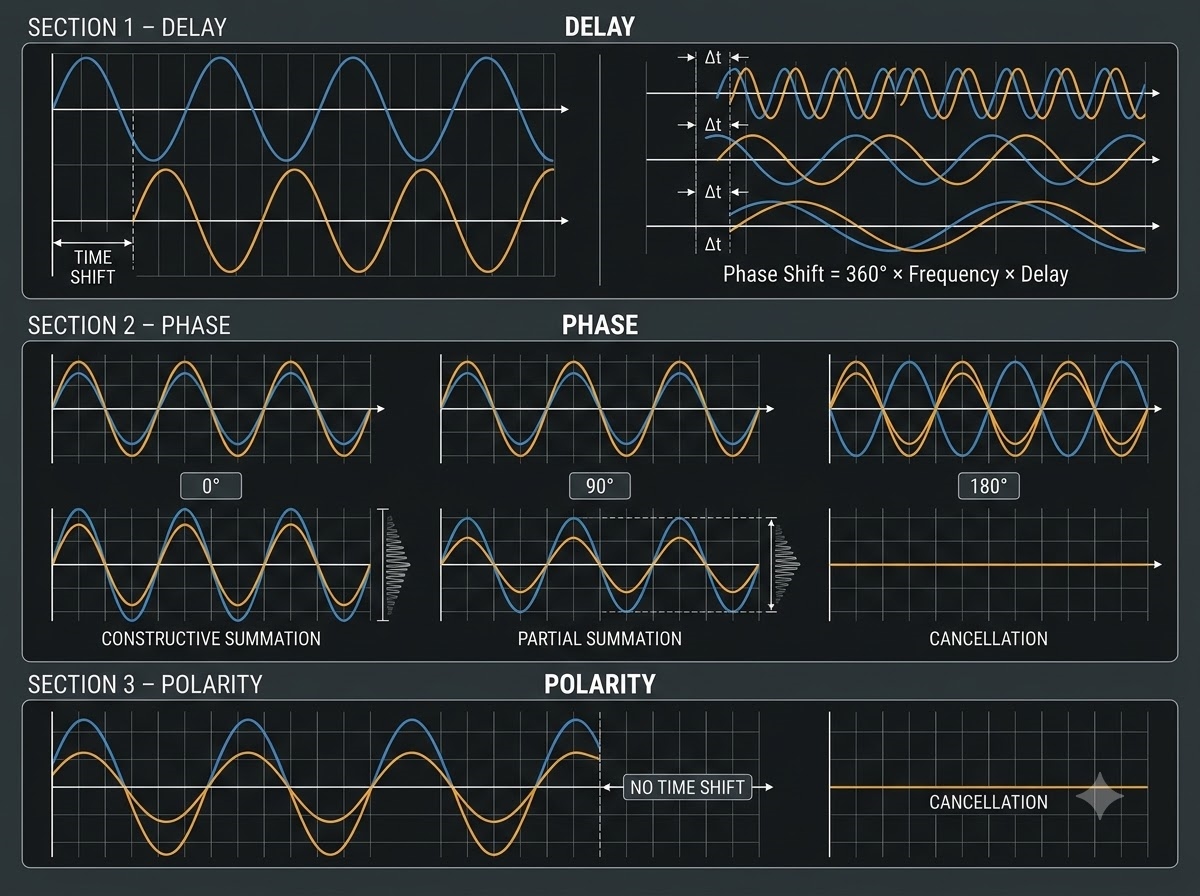

Delay cố định tạo ra góc lệch phase khác nhau tại từng tần số.

Công thức gần đúng:

Độ lệch phase = 360° × tần số × thời gian trễ

Trong đó thời gian được tính bằng giây.

Một mili giây tạo ra bao nhiêu độ lệch?

Tại 80 Hz:

• 1 ms tương đương 28,8°;

• 3 ms tương đương 86,4°;

• 6,25 ms tương đương 180°;

• 12,5 ms tương đương một chu kỳ 360°.

Điều này giải thích vì sao chỉ vài mili giây sai lệch cũng có thể làm vùng 70–100 Hz thay đổi đáng kể.

Delay và polarity không giống nhau

Delay làm phase thay đổi theo tần số.

Đảo polarity cộng thêm 180° tại mọi tần số nhưng không làm tín hiệu dịch chuyển trên trục thời gian.

Do đó:

• Polarity có thể đưa hai đường phase đang cách nhau gần 180° về gần nhau hơn;

• Delay dùng để tinh chỉnh quan hệ thời gian và độ dốc phase;

• Một nút polarity không thể thay thế cho việc căn delay.

Dấu hiệu sub và main chưa được căn đúng

Mở riêng từng hệ thống nghe ổn, mở cùng lại hụt bass

Đây là dấu hiệu điển hình của giao thoa triệt trong vùng crossover. Sub riêng có bass, main riêng vẫn có phần low-mid, nhưng tổng hai hệ thống lại xuất hiện khoảng lõm.

Kick drum thiếu điểm chuyển tiếp

Người nghe cảm thấy:

• Phần sâu của kick có nhưng phần thân bị thiếu;

• Tiếng bass tách thành hai lớp;

• Sub nghe ở dưới, loa chính nghe ở trên;

• Âm thanh không tạo thành một nguồn liền mạch.

Bass thay đổi rõ khi đi từ gần ra xa

Sự thay đổi này có thể đến từ nhiều nguyên nhân, nhưng quan hệ sub–main chưa phù hợp thường làm vùng crossover biến đổi mạnh theo vị trí.

Tăng sub nhưng không thấy hệ thống đầy hơn

Nếu sub và main đang triệt nhau, tăng sub có thể chỉ làm vị trí này lớn hơn trong khi vị trí khác tiếp tục hụt.

Đường magnitude có một vết lõm quanh crossover

Vết lõm sâu, hẹp hoặc rộng quanh vùng giao nhau là dấu hiệu cần kiểm tra:

• Polarity;

• Delay;

• Filter;

• Vị trí loa;

• Mức tương đối;

• Room mode.

Không nên lập tức dùng EQ để boost vào khoảng lõm trước khi xác định nguyên nhân.

Cần thiết bị gì để căn phase chính xác?

Một bộ đo cơ bản gồm:

• Micro đo có đáp tuyến phù hợp;

• Chân micro;

• Audio interface ít nhất hai kênh;

• Tín hiệu reference từ mixer hoặc interface;

• Phần mềm đo hai kênh;

• DSP có output độc lập cho main và sub;

• Khả năng mute từng hệ thống;

• Pink noise hoặc tín hiệu đo phù hợp.

Smaart cung cấp Transfer Function hai kênh với các đồ thị magnitude, phase, coherence và Live Impulse Response. Những dữ liệu này cho phép xem đồng thời mức, phase, thời gian đến và độ tin cậy của phép đo.

RTA trên điện thoại có đủ không?

RTA một kênh chỉ cho thấy phân bố năng lượng theo tần số tại vị trí đo. Nó không trực tiếp cho biết:

• Hệ thống nào đến trước;

• Hai nguồn lệch nhau bao nhiêu độ;

• Khoảng lõm đến từ phase hay từ room mode;

• Measurement delay;

• Impulse response.

RTA có thể hỗ trợ kiểm tra tổng đáp tuyến, nhưng không nên là công cụ duy nhất cho việc căn phase sub–main.

Hai loại delay phải phân biệt

Measurement delay

Measurement delay nằm trong phần mềm đo. Nó làm chậm tín hiệu reference để tín hiệu reference và tín hiệu đo được so sánh tại cùng thời điểm. Nó không thay đổi âm thanh phát ra từ hệ thống loa.

System delay

System delay được nhập trong DSP, mixer hoặc amplifier. Nó làm một hệ thống loa thực sự phát muộn hơn và thay đổi quan hệ phase với hệ thống còn lại. Nhầm hai loại delay này có thể khiến kỹ thuật viên tưởng mình đã chỉnh hệ thống, trong khi thực tế chỉ thay đổi cách phần mềm hiển thị dữ liệu.

Chuẩn bị hệ thống trước khi căn phase

Ưu tiên preset chính hãng

Trước khi tự thêm filter hoặc all-pass, cần xác nhận:

• Đúng model loa;

• Đúng amplifier;

• Đúng preset;

• Đúng chế độ latency;

• Đúng số lượng loa mỗi kênh;

• Đúng cấu hình sub omni, cardioid hoặc end-fire;

• Không có EQ cũ còn tồn tại.

Một số hệ thống được nhà sản xuất thiết kế để hoạt động ở chế độ native khi loa chính và sub đồng phẳng. Khi vị trí không đồng phẳng hoặc cần delay offset, nhà sản xuất yêu cầu processing bổ sung và phép đo.

Hoàn thiện cấu hình sub array trước

Nếu đang dùng:

• Sub cardioid;

• Sub end-fire;

• Gradient array;

• Arc array;

• Nhiều cụm sub có steering;

hãy hoàn thiện quan hệ nội bộ giữa các thùng sub trước. Sau đó coi toàn bộ sub array như một hệ thống duy nhất để căn với main. Không chỉnh từng thùng rear hoặc từng hàng end-fire riêng với loa main, vì việc đó có thể phá vỡ hướng tính của cụm sub.

Cố định crossover trước khi đo

Cần quyết định trước:

• HPF của loa full-range;

• LPF của sub;

• Kiểu filter;

• Độ dốc;

• Gain;

• Preset;

• Polarity ban đầu.

Thay đổi crossover sau khi đã căn phase sẽ làm kết quả không còn chính xác.

Tắt các xử lý không cần thiết

Trong lúc đo nên kiểm tra:

• Không có compressor hoạt động;

• Limiter chưa chạm;

• Không có auto-EQ thay đổi liên tục;

• Không có dynamic EQ ở vùng crossover;

• Không có delay từ scene cũ;

• Không có plugin gây latency ngoài ý muốn;

• DCA và matrix ở trạng thái xác định.

Chọn vị trí micro căn phase ở đâu?

Đây là quyết định có ảnh hưởng rất lớn đến kết quả. Một delay chỉ có thể tối ưu hoàn toàn cho một quan hệ khoảng cách nhất định. Khi sub đặt dưới đất còn main treo cao, chênh lệch đường truyền thay đổi theo vị trí khán giả.

Vì vậy, không tồn tại một điểm delay duy nhất làm sub và main hoàn hảo tại mọi ghế.

Vị trí tham chiếu nên đáp ứng

• Nằm trong vùng phủ rõ của main;

• Nằm trong vùng sub có mức ổn định;

• Đại diện cho khu vực nghe quan trọng;

• Không nằm ngay tại một room null rõ rệt;

• Không quá gần loa;

• Không sát tường hoặc góc phòng;

• Micro đặt gần cao độ tai người nghe;

• Hai hệ thống có mức đủ lớn trong vùng crossover.

Không mặc định đặt micro tại FOH

FOH có thể là vị trí phù hợp nếu:

• Nằm trong vùng khán giả đại diện;

• Main và sub đều phủ ổn định;

• Không quá xa hoặc quá lệch trục;

• Không nằm trong một vùng triệt bass.

Với sân khấu sâu hoặc khán giả có nhiều tầng, vị trí căn có thể được chọn tại vùng ưu tiên khác, chẳng hạn trung tâm khu khán giả chính.

Sự thật thường bị bỏ qua

Căn tại hàng đầu có thể làm hàng cuối lệch hơn. Căn tại FOH có thể khiến khu vực gần sân khấu không đạt tổng tối ưu. Kỹ sư phải chọn vùng ưu tiên, sau đó kiểm tra sự đánh đổi ở những khu vực còn lại.

Quy trình căn phase subwoofer và loa full-range bằng Smaart

Bước 1: Hoàn thiện vị trí vật lý

Trước khi đo, phải cố định:

• Độ cao main;

• Góc nghiêng;

• Vị trí sub;

• Khoảng cách giữa các cụm;

• Cấu hình cardioid hoặc end-fire;

• Mặt phẳng sân khấu;

• Vị trí micro tham chiếu.

Không nên căn phase rồi mới dịch sub thêm một mét để mở lối đi.

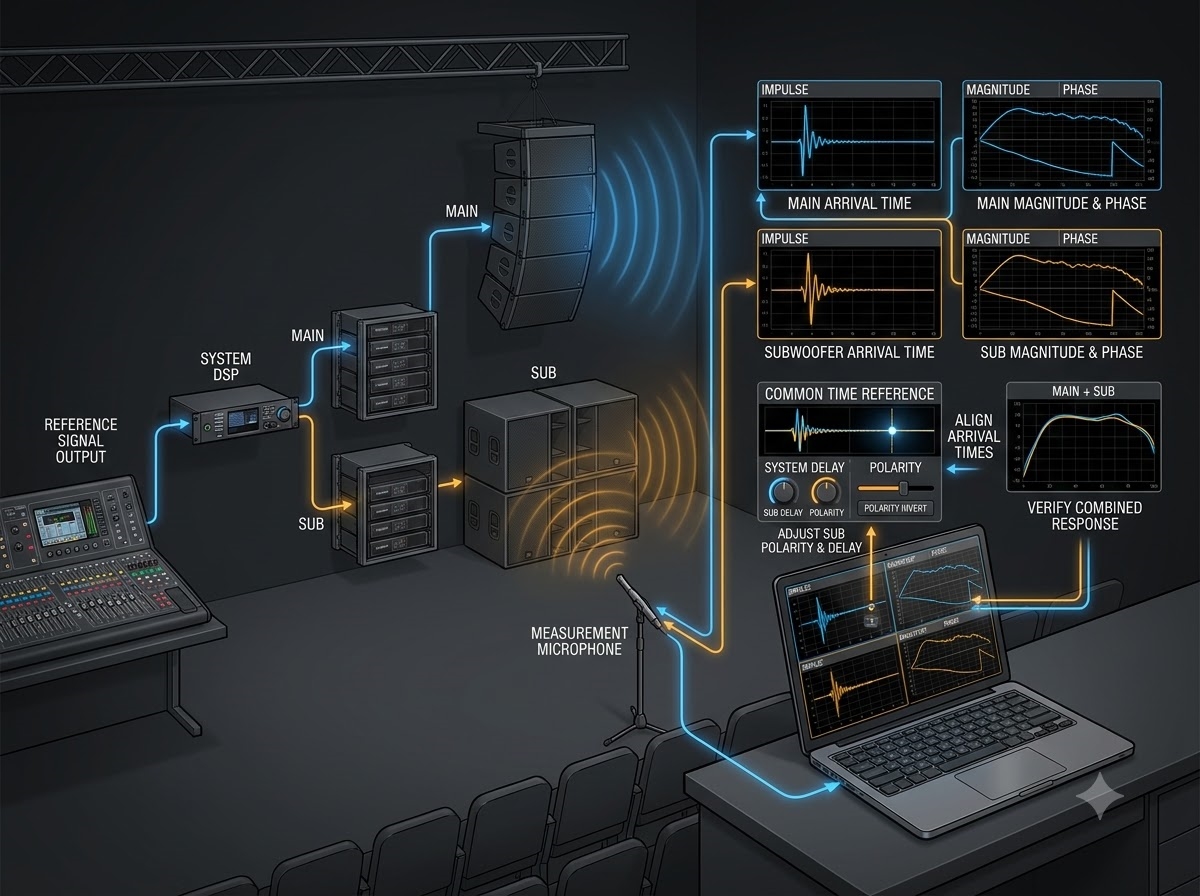

Bước 2: Tạo output độc lập cho main và sub

Main và sub cần được mute, solo và delay độc lập.

Signal flow nên rõ ràng:

Mixer/Matrix → DSP Main → Amplifier Main → Loa full-range
Mixer/Matrix → DSP Sub → Amplifier Sub → Loa subwoofer

Đặt tên output rõ như:

• MAIN L/R;

• SUB ARRAY;

• MAIN DELAY;

• SUB DELAY;

• SUB POLARITY.

Bước 3: Kiểm tra polarity và wiring

Mở từng hệ thống riêng và xác nhận:

• Tất cả loa main cùng polarity;

• Tất cả sub trong cùng nhóm đúng polarity;

• Không có thùng bị đấu ngược ngoài ý muốn;

• Cấu hình directional sub hoạt động đúng;

• Đúng preset amplifier;

• Đúng pin dây loa.

Nếu một thùng trong cụm bị đảo, không nên tiếp tục căn sub–main trước khi xử lý lỗi đó.

Bước 4: Đặt mức đo phù hợp

Phát tín hiệu đủ cao để measurement có coherence ổn định nhưng không đến mức:

• Limiter hoạt động;

• Amplifier clip;

• Driver bị quá tải;

• Phòng rung quá nhiều;

• Tiếng ồn môi trường làm phép đo thiếu ổn định.

Coherence trong Smaart phản ánh mức độ ổn định và nhất quán của dữ liệu Transfer Function. Measurement delay chưa được đặt, tín hiệu đo quá thấp, nhiều phản xạ hoặc tiếng ồn đều có thể làm coherence giảm. Coherence không phải điểm số trực tiếp về chất lượng âm thanh.

Bước 5: Đo thời gian đến của main

Tắt sub, chỉ mở loa full-range.

Chạy Delay Finder hoặc xem Live IR để xác định thời gian từ tín hiệu reference đến năng lượng main tại micro đo.

Ví dụ:

Main arrival = 29,6 ms

Ghi lại giá trị này và capture trace:

• MAIN;

• MAIN RAW;

• MAIN REF.

Delay Finder của Smaart phân tích impulse response để tìm thời gian đến, sau đó có thể chèn giá trị này vào measurement engine nhằm đồng bộ reference và measurement.

Bước 6: Đo thời gian đến của sub

Tắt main, mở toàn bộ sub array.

Chạy Delay Finder để ghi thời gian đến của sub:

Sub arrival = 25,4 ms

Trong ví dụ này:

Main đến muộn hơn sub 4,2 ms.

Do DSP chỉ có thể thêm delay, nguồn đến sớm hơn là sub cần được delay sơ bộ khoảng 4,2 ms.

Không mặc định luôn delay sub

Trong nhiều hệ thống main treo cao và sub dưới đất, sub thường đến sớm hơn tại vị trí giữa khán giả. Nhưng không phải mọi bố trí đều như vậy.

Nếu main đến sớm hơn, có ba khả năng:

• Delay main;

• Di chuyển sub hoặc main;

• Chọn lại điểm căn và kiến trúc hệ thống.

Phải delay nguồn đến sớm, không phải nguồn có tên “sub”.

Bước 7: Thiết lập một mốc thời gian đo chung

Đây là bước thường bị bỏ qua.

Nếu chạy Delay Finder riêng cho main và sub rồi để mỗi trace sử dụng một mốc thời gian khác nhau, hai đường phase có thể trông giống nhau dù thời gian đến thực tế khác nhau.

Để so sánh phase:

1. Chọn một nguồn làm mốc, thường là main;

2. Đặt measurement delay theo main;

3. Giữ nguyên measurement delay;

4. Đo lại sub mà không tự động retime;

5. So sánh phase của hai hệ thống trên cùng mốc thời gian.

Một cách nâng cao là sử dụng MTR/PTR của trace, nhưng phải bảo đảm hai trace được đưa về cùng Plot Time Reference. Smaart xác định phase dựa trên thời gian tham chiếu của đồ thị; thay đổi PTR làm thay đổi cách phase được hiển thị.

Bước 8: Capture magnitude và phase của main

Mở main riêng, lưu trace gồm:

• Magnitude;

• Phase;

• Coherence;

• Impulse response.

Quan sát phần dải thấp của main:

• Main bắt đầu suy giảm ở đâu;

• HPF có tác động thế nào;

• Phase trace còn đáng tin cậy đến tần số nào;

• Coherence còn đủ tốt trong vùng crossover không.

Bước 9: Capture magnitude và phase của sub

Giữ nguyên measurement time reference.

Tắt main, mở sub, lưu trace:

• SUB;

• SUB RAW;

• SUB ARRAY.

Quan sát:

• LPF của sub;

• Phase response;

• Vùng mức sub giao với main;

• Khoảng cách phase giữa hai trace;

• Sub đang đến trước hay sau tương đối.

Bước 10: Xác định crossover âm học

Chồng hai trace magnitude lên nhau.

Tìm vùng mà:

• Main chưa suy giảm quá nhiều;

• Sub chưa suy giảm quá nhiều;

• Hai hệ thống có mức đủ gần để tương tác;

• Coherence của cả hai trace còn đáng tin cậy.

Ví dụ, DSP đặt crossover tại 80 Hz nhưng vùng tương tác thực tế có thể kéo dài từ 65 đến 105 Hz. Đây mới là vùng cần so sánh phase.

Bước 11: Kiểm tra mức tương đối của main và sub

Nếu sub cao hơn main 12 dB tại crossover, kết quả cộng sẽ chủ yếu do sub quyết định. Ngược lại, nếu main cao hơn sub quá nhiều, phase sub ít ảnh hưởng đến tổng tại vùng đó. Trong giai đoạn căn chỉnh, nên đưa hai hệ thống về mức tương đối đủ gần trong vùng crossover để dễ quan sát sự cộng – triệt. Không nhất thiết phải giữ mức này làm tonal balance cuối cùng. Sau khi alignment hoàn thiện, có thể điều chỉnh level sub theo mục tiêu hệ thống, nhưng cần kiểm tra lại tổng.

Bước 12: Chọn trạng thái polarity phù hợp

Quan sát hai phase trace trong vùng crossover.

Nếu hai đường gần nhau

Giữ polarity hiện tại và chuyển sang tinh chỉnh delay.

Nếu hai đường cách nhau gần 180°

Thử đảo polarity của toàn bộ sub array hoặc hệ thống được lựa chọn.

Sau khi đảo, kiểm tra:

• Hai đường có gần nhau hơn không;

• Độ dốc có tương đối song song không;

• Có thể dùng delay để đưa chúng trùng tốt trên một dải rộng hơn không.

Không đảo polarity riêng một phần tử trong sub cardioid hoặc end-fire sau khi cấu hình nội bộ đã hoàn thiện.

Không chọn polarity chỉ bằng cảm giác “bass lớn hơn”

Một trạng thái có thể lớn hơn tại FOH nhưng kém hơn ở khu vực khác. Polarity phải được đánh giá cùng:

• Phase trace;

• Magnitude sum;

• Nhiều vị trí đo;

• Vùng crossover thực tế.

Bước 13: Thêm delay cho nguồn đến sớm

Quay lại ví dụ:

• Main arrival: 29,6 ms;

• Sub arrival: 25,4 ms;

• Sub sớm hơn: 4,2 ms.

Bắt đầu thêm khoảng 4,2 ms vào output toàn bộ sub array.

Sau đó đo lại.

Không mặc định 4,2 ms là giá trị cuối cùng vì chênh lệch thời gian từ impulse chỉ cung cấp điểm bắt đầu. Filter và phase response có thể khiến giá trị tối ưu là:

• 3,7 ms;

• 4,4 ms;

• 5,0 ms;

tùy hệ thống.

Bước 14: Tinh chỉnh delay bằng phase trace

Điều chỉnh delay theo bước nhỏ:

• 0,1 ms;

• 0,2 ms;

• 0,5 ms nếu còn cách xa.

Tại 80 Hz, mỗi 0,1 ms chỉ tương đương khoảng 2,88°. Vì vậy, bước nhỏ giúp tránh đi quá điểm tối ưu.

Mục tiêu là:

• Hai phase trace ở gần nhau;

• Độ dốc tương đối song song;

• Quan hệ tốt trên một vùng rộng;

• Không chỉ giao nhau tại đúng một tần số.

Vì sao chỉ giao nhau tại 80 Hz chưa đủ?

Hai đường có thể cắt nhau tại 80 Hz nhưng:

• Cách nhau 120° tại 65 Hz;

• Cách nhau 100° tại 100 Hz.

Khi đó, hệ thống chỉ cộng tốt tại một điểm rất hẹp. Bass có thể nghe như một nốt nổi lên thay vì một vùng chuyển tiếp liền mạch.

Bước 15: Đo main và sub cùng lúc

Mở hai hệ thống và capture trace MAIN + SUB.

So sánh với các trace riêng:

• Vùng crossover có tăng mức không;

• Có xuất hiện khoảng lõm mới không;

• Đường tổng có chuyển tiếp mượt không;

• Coherence có ổn định không;

• Tổng có phù hợp với dự đoán từ phase không.

Nếu main và sub có mức gần bằng nhau, quan hệ phase tốt có thể tạo mức tăng gần 6 dB tại một số tần số. Trong hệ thống thực, mức tăng thấp hơn vẫn có thể hoàn toàn hợp lý do mức hai nguồn không bằng nhau, ảnh hưởng phòng và polar pattern.

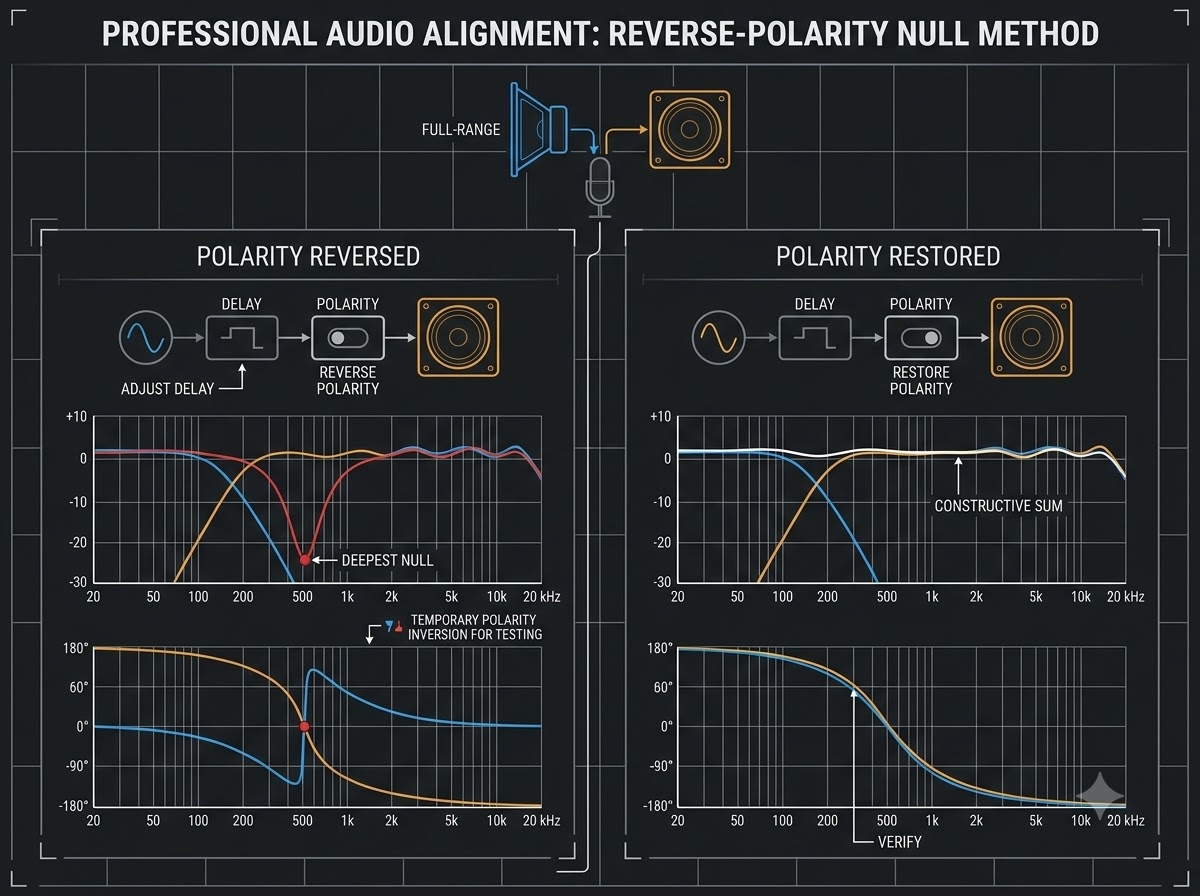

Bước 16: Thử phương pháp đảo polarity để tìm null

Đây là phương pháp kiểm tra rất nhạy khi hai hệ thống có mức gần bằng nhau quanh crossover.

Quy trình:

1. Tạm đảo polarity toàn bộ sub;

2. Mở main và sub cùng lúc;

3. Điều chỉnh delay để tìm khoảng triệt sâu và rộng nhất tại vùng crossover;

4. Khi đã đạt null tốt, đưa sub trở về polarity bình thường;

5. Đo lại tổng.

Lý do:

• Khi polarity đảo, trạng thái căn đúng sẽ tạo đối nghịch phase và triệt rõ;

• Khi đưa polarity về bình thường, quan hệ đó chuyển thành cộng.

Giới hạn của phương pháp null

• Phải level-match tương đối tốt;

• Phản xạ phòng có thể làm null thiếu ổn định;

• Null sâu tại một điểm không bảo đảm toàn vùng khán giả tốt;

• Chỉ tối ưu một tần số có thể làm phần còn lại chưa phù hợp;

• Không thay thế việc xem phase trace.

Hãy ưu tiên null rộng thay vì cố tạo một rãnh rất sâu tại duy nhất 80 Hz.

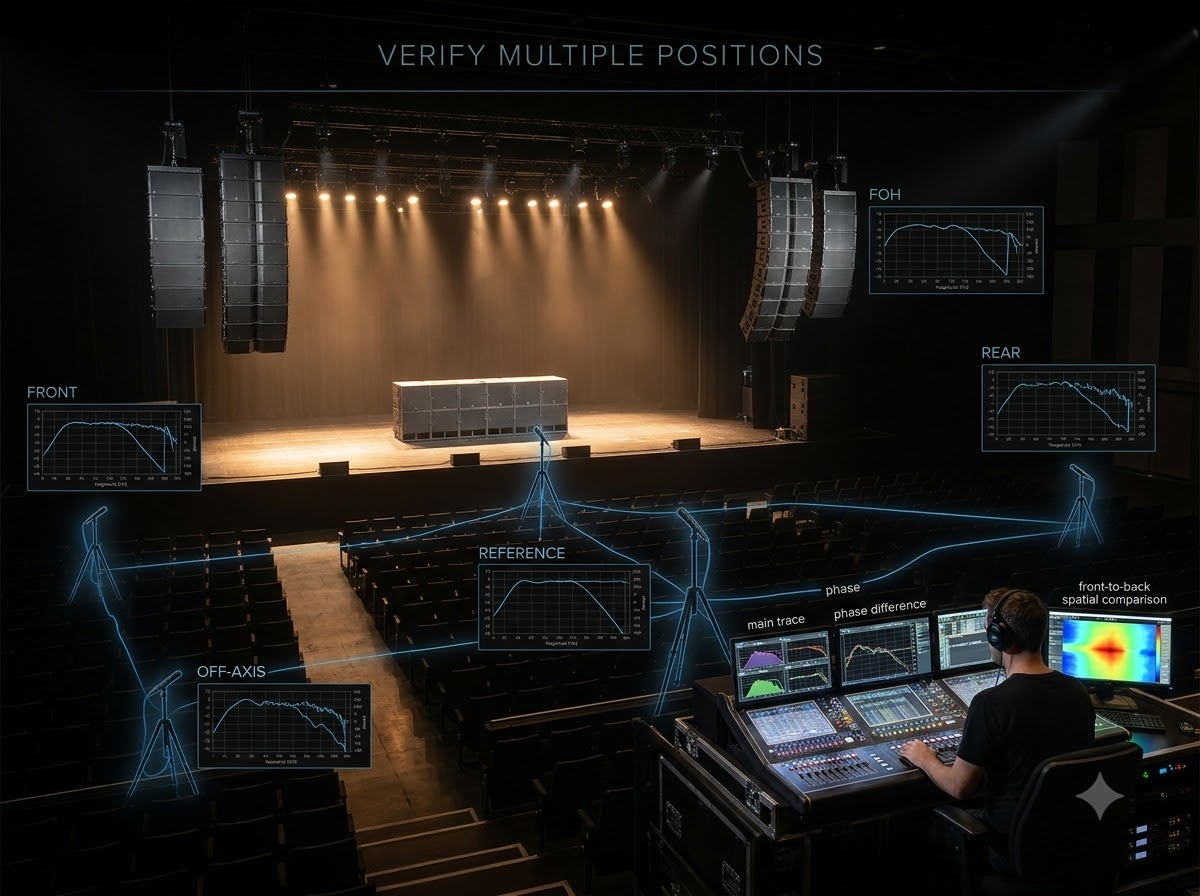

Bước 17: Kiểm tra tại nhiều vị trí

Sau khi hoàn thiện vị trí tham chiếu, di chuyển micro đến:

• Khu vực gần sân khấu;

• Giữa khán giả;

• FOH;

• Cuối khu vực;

• Mép trái;

• Mép phải;

• Vùng giao giữa main và outfill nếu có.

Không nên chạy Delay Finder rồi tự động retime từng vị trí nếu mục tiêu là quan sát sự thay đổi thời gian thực của hệ thống. Cần hiểu rõ mình đang đo đáp tuyến tương đối hay đang tạo một mốc thời gian mới.

Điều gì được xem là kết quả tốt?

Không cần mọi vị trí đều đạt +6 dB.

Một hệ thống thực tế tốt thường có:

• Không xuất hiện khoảng triệt sâu kéo dài;

• Điểm chuyển tiếp tương đối liền;

• Kick và bass giữ được thân tiếng;

• Chênh lệch giữa các vị trí nằm trong phạm vi chấp nhận được;

• Không cần EQ sâu để che lỗi alignment.

Ví dụ căn phase tại 80 Hz

Giả sử:

• Main và sub có mức gần bằng nhau tại 80 Hz;

• Sub đến sớm hơn 3 ms;

• Polarity đang cùng chiều.

Độ lệch do 3 ms tại 80 Hz:

360° × 80 × 0,003 = 86,4°

Với hai nguồn cùng mức, độ lệch gần 90° chỉ cho mức tăng khoảng 3 dB thay vì 6 dB. Khi thêm khoảng 3 ms delay vào sub, hai nguồn có thể tiến gần nhau hơn về thời gian. Tuy nhiên, nếu filter của chúng tạo thêm 60° chênh lệch, delay hình học 3 ms vẫn chưa phải kết quả cuối cùng. Kỹ thuật viên phải tiếp tục xem phase trace, thử polarity và điều chỉnh delay.

Căn phase trong những cấu hình thường gặp

Loa full-range đặt trực tiếp trên subwoofer

Đây là cấu hình:

• Loa cột trên sub;

• Point source đặt trên pole;

• Ground stack main và sub gần đồng phẳng.

Khoảng cách vật lý nhỏ nên preset đồng bộ của hãng có thể đã cho kết quả phù hợp. Meyer Sound cho biết khi các sản phẩm tương thích đặt gần nhau và gần đồng phẳng, phase response qua vùng giao nhau có thể đủ phù hợp để tạo tổng đáp tuyến tương đối phẳng.

Dù vậy, vẫn nên đo khi:

• Dùng khác thương hiệu;

• Thay crossover ngoài;

• Có nhiều sub;

• Main đặt lùi hoặc nhô ra;

• Không gian phản xạ phức tạp.

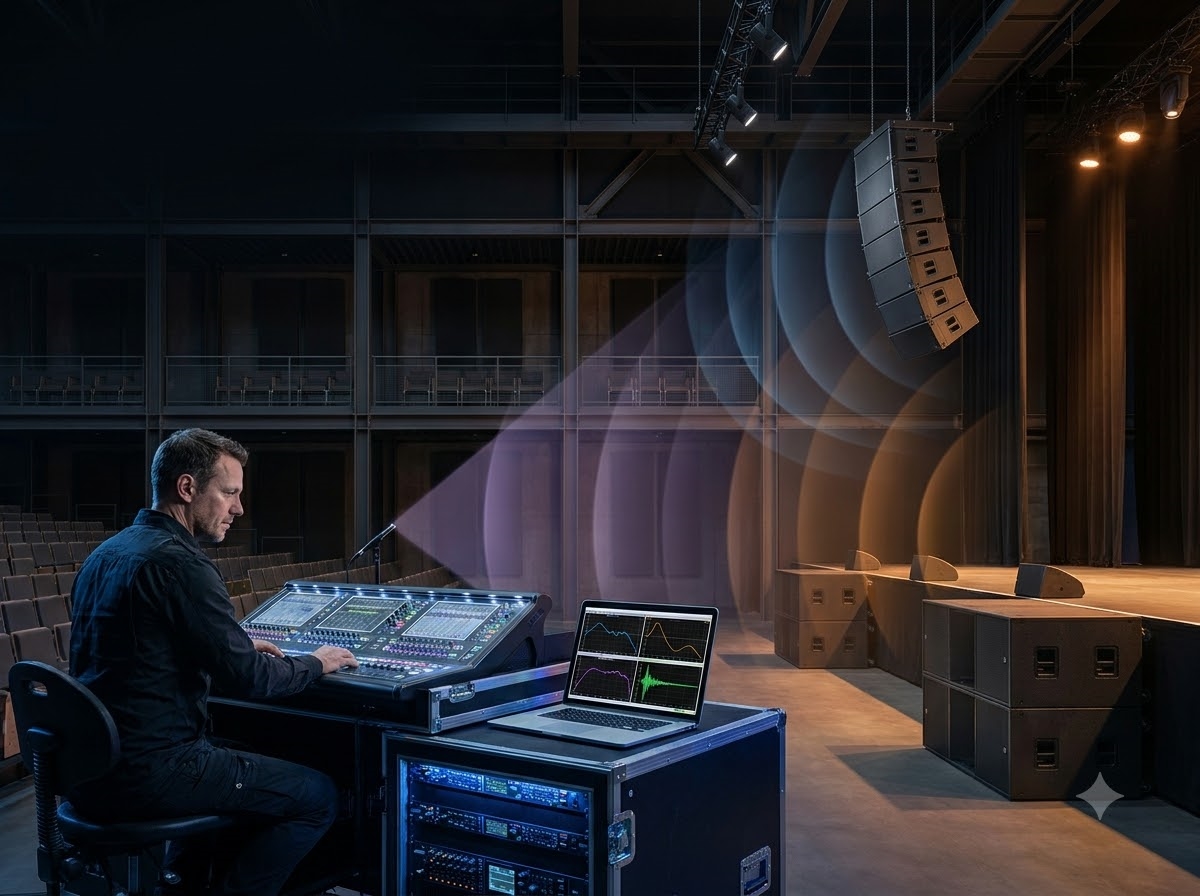

Main line array treo cao, sub đặt dưới đất

Đây là cấu hình cần đo nhiều nhất.

Tại một điểm giữa khán giả:

• Sub thường có đường truyền ngắn hơn;

• Main treo cao có đường truyền dài hơn;

• Sub có thể đến sớm hơn và cần delay.

Nhưng ở khu vực gần sân khấu, quan hệ khoảng cách có thể khác. Một delay tối ưu tại FOH không nhất thiết hoàn hảo cho hàng đầu.

Nên:

• Chọn vùng ưu tiên;

• Căn tại vị trí đại diện;

• Kiểm tra ít nhất ba khoảng cách;

• Tránh chỉ tối ưu một ghế.

Sub đặt giữa sân khấu, main đặt trái – phải

Sub trung tâm tạo khoảng cách tương đối giống nhau đến nhiều vị trí giữa khán giả, nhưng khoảng cách đến main trái và phải thay đổi theo chiều ngang.

Cần kiểm tra:

• Trục giữa;

• Khu vực lệch trái;

• Khu vực lệch phải;

• Vị trí gần từng main array.

Không nên chỉ đo chính giữa rồi kết luận toàn bộ khu vực đã phù hợp.

Hai cụm sub trái – phải

Ngoài quan hệ sub–main, hai cụm sub còn có thể tạo:

• Power alley ở giữa;

• Vùng triệt lệch hai bên;

• Phase khác nhau theo vị trí;

• Mức bass thiếu đồng đều.

Căn phase sub–main không tự động giải quyết giao thoa giữa sub trái và sub phải.

Sub cardioid hoặc end-fire

Thứ tự đúng là:

1. Hoàn thiện cấu hình nội bộ của sub array;

2. Kiểm tra hướng tính;

3. Đo toàn bộ array như một nguồn;

4. Căn toàn bộ array với main;

5. Không thay đổi delay nội bộ sau đó.

Dùng loa và sub khác thương hiệu

Khó khăn thường nằm ở:

• Preset không đồng bộ;

• Crossover khác nhau;

• Latency nội bộ khác nhau;

• Phase response khác;

• Các filter không được công bố đầy đủ.

Trong trường hợp này, đo hai kênh gần như là yêu cầu bắt buộc. Không nên mặc định chọn 80 Hz, LR24 và đảo polarity theo một công thức có sẵn.

Làm gì khi delay không thể đưa hai đường phase trùng nhau?

Nếu điều chỉnh delay nhưng hai phase trace vẫn không song song, nguyên nhân thường không chỉ là chênh lệch thời gian.

Hãy kiểm tra theo thứ tự:

Kiểm tra preset

Hai sản phẩm có đang sử dụng đúng preset và cùng chế độ latency không?

Kiểm tra crossover

• HPF và LPF có đúng loại không?

• Độ dốc có khớp mục tiêu không?

• Có filter bị áp dụng hai lần không?

• Loa active đã có crossover nội bộ nhưng DSP ngoài lại thêm một filter khác không?

Kiểm tra EQ và all-pass

Một EQ sâu hoặc all-pass cũ có thể làm phase xoay theo cách không mong muốn.

Kiểm tra đường tín hiệu

• Main và sub có đi qua cùng loại output không?

• Có plugin chỉ nằm trên một matrix không?

• Một đường có network latency khác không?

• Có sample-rate conversion không?

Kiểm tra model loa

Hai sản phẩm có thể có phase response tự nhiên quá khác nhau trong vùng crossover. Trong những hệ thống tương thích, chức năng Product Integration của nhà sản xuất có thể bổ sung cả delay lẫn filter để đưa phase response về cùng họ đường phase, thay vì chỉ thay đổi thời gian.

Chỉ dùng all-pass khi hiểu rõ mục tiêu

All-pass có thể xoay phase trong một vùng mà không chủ động thay đổi magnitude. Đây là công cụ hữu ích nhưng cũng rất dễ tạo thêm vấn đề ngoài vùng căn chỉnh.

Trước khi dùng all-pass:

• Ưu tiên preset hãng;

• Sửa crossover;

• Kiểm tra latency;

• Xem lại vị trí;

• Xác nhận measurement time reference.

Có thể căn phase khi không có Smaart không?

Có thể đạt kết quả tham khảo, nhưng độ tin cậy thấp hơn.

Phương pháp đảo polarity và tìm điểm hụt

1. Chọn crossover phù hợp;

2. Đưa main và sub về mức gần nhau quanh crossover;

3. Đảo polarity sub;

4. Phát pink noise hoặc sine ở mức an toàn;

5. Điều chỉnh delay đến khi vùng crossover hụt sâu nhất;

6. Trả polarity về bình thường;

7. Nghe và kiểm tra tổng.

Ưu điểm:

• Dễ thực hiện;

• Nhạy với thay đổi delay;

• Không cần đọc phase trace.

Hạn chế:

• Room mode có thể bị nhầm với null do sub–main;

• Chỉ đại diện cho một vị trí;

• Khó đánh giá độ rộng của vùng căn;

• Không cho biết nguồn nào đến trước;

• Không kiểm tra được coherence;

• Dễ tối ưu một nốt thay vì toàn vùng crossover.

Không phát sine công suất cao kéo dài

Sine wave có crest factor thấp và đưa năng lượng liên tục vào một tần số. Chỉ sử dụng mức vừa đủ cho phép đo, theo dõi limiter và nhiệt độ thiết bị.

Những sai lầm thường gặp khi căn phase sub và main

Dùng thước đo khoảng cách rồi nhập delay

Khoảng cách chỉ cho điểm bắt đầu. Nó không bao gồm đầy đủ:

• Latency DSP;

• Group delay;

• Filter;

• Tâm âm học;

• Phase response.

Chạy Delay Finder riêng cho từng trace rồi so phase

Mỗi trace có mốc thời gian riêng có thể làm chênh lệch thời gian thực bị che đi. Phải đưa các trace về cùng measurement time reference hoặc cùng PTR.

Căn đúng tại con số crossover trên DSP

Con số 80 Hz chưa chắc là crossover âm học thực tế.

Luôn delay sub

Phải delay nguồn đến sớm hơn. Có trường hợp main mới là nguồn đến sớm.

Chỉ bấm nút Ø và nghe tại FOH

Polarity chỉ có hai trạng thái. Nó không thay thế delay và không phản ánh toàn bộ khu vực khán giả.

Dùng EQ để lấp khoảng triệt

Một null do giao thoa không thể được sửa hiệu quả bằng boost EQ. Phần công suất bổ sung tiếp tục bị triệt tại điểm đó và làm giảm headroom.

Cố làm hai đường phase trùng trên toàn phổ

Main và sub chỉ cần tương thích trong vùng cùng hoạt động. Ngoài vùng này, một trong hai nguồn đã suy giảm nên phase không còn tác động đáng kể đến tổng.

Chỉ nhìn magnitude

Một đáp tuyến nhìn tạm ổn có thể là kết quả của:

• Level không bằng nhau;

• Phản xạ phòng;

• Phase kém nhưng một nguồn đang áp đảo.

Cần xem magnitude, phase, impulse và coherence cùng nhau.

Căn tại một vị trí rồi không walk test

Sự khác biệt vị trí vật lý giữa main và sub tạo ra alignment khác nhau theo không gian. Một điểm đo không đại diện cho toàn bộ khán giả.

Thay đổi crossover sau khi căn

Mọi thay đổi HPF, LPF, slope hoặc preset đều có thể làm phase response thay đổi.

Căn từng thùng sub directional với main

Cần căn toàn bộ sub array đã hoàn thiện, không căn riêng rear sub hoặc từng hàng end-fire.

Tăng delay đến khi bass nghe “chậm”

Delay được dùng để chỉnh phase, không phải tạo cảm giác bass kéo phía sau nhịp. Nếu transient nghe tách rời, cần xem lại cả phase, crossover và khoảng thời gian đã thêm.

Checklist căn phase subwoofer và loa full-range

Trước khi đo

• Main và sub đúng preset;

• Sub array đã hoàn thiện nội bộ;

• Crossover cố định;

• Gain staging ổn định;

• Không có limiter hoạt động;

• Không có EQ hoặc delay cũ ngoài ý muốn;

• Output main và sub độc lập;

• Wiring và polarity đúng;

• Vị trí loa đã cố định.

Trong khi đo

• Chọn điểm tham chiếu đại diện;

• Đo thời gian đến của main;

• Đo thời gian đến của sub;

• Xác định nguồn đến sớm;

• Dùng chung measurement time reference;

• Capture magnitude và phase riêng;

• Xác định crossover âm học;

• Kiểm tra mức tương đối;

• Thử polarity;

• Delay nguồn đến sớm;

• Tinh chỉnh bằng phase trace;

• Đo tổng main + sub.

Sau khi căn

• Kiểm tra nhiều vị trí;

• Kiểm tra hai bên khán giả;

• Kiểm tra gần và xa;

• Nghe kick, bass guitar và vocal nam;

• Kiểm tra limiter;

• Lưu trace đo;

• Lưu preset DSP;

• Khóa output quan trọng;

• Ghi chú polarity, delay và crossover;

• Không dịch chuyển sub sau khi hoàn thiện.

Thông số cần ghi trong hồ sơ tuning

Đối với hệ thống dự án hoặc rental, nên lưu:

Hồ sơ này giúp:

• Tái lập hệ thống ở show sau;

• Phát hiện thiết bị bị thay đổi;

• Bàn giao cho kỹ thuật viên khác;

• So sánh khi đổi mặt bằng;

• Tránh tuning lại từ đầu.

Kết luận: Căn phase là tối ưu quan hệ trong vùng crossover

Cách căn phase giữa subwoofer và loa full-range không bắt đầu từ việc đo khoảng cách bằng mắt hoặc chọn ngẫu nhiên trạng thái polarity.

Quy trình đúng cần:

1. Hoàn thiện vị trí và preset;

2. Xác định crossover âm học;

3. Đo thời gian đến của từng hệ thống;

4. Dùng chung mốc thời gian khi so phase;

5. Chọn polarity phù hợp;

6. Delay nguồn đến sớm hơn;

7. Đưa phase trace gần và song song trong vùng giao nhau;

8. Kiểm tra tổng magnitude;

9. Xác minh tại nhiều vị trí;

10. Lưu và khóa cấu hình.

Nguyên tắc quan trọng nhất là:

Đừng cố làm bass lớn nhất tại một điểm. Hãy tạo một vùng crossover liền mạch, đủ rộng và ổn định cho phần lớn khu vực khán giả.

Tư vấn tuning subwoofer và hệ thống loa tại CK Audio

CK Audio cung cấp các giải pháp âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, đơn vị tích hợp hệ thống và đối tác rental.

Khách hàng được hỗ trợ:

• Phân tích bản vẽ và vị trí main–sub;

• Tư vấn loa full-range, line array, subwoofer, amplifier và DSP đồng bộ;

• Thiết kế crossover và signal flow;

• Đo impulse response, magnitude, phase và coherence;

• Căn delay, polarity và phase giữa subwoofer với loa chính;

• Thiết kế sub cardioid, end-fire, arc và broadside;

• Xây dựng preset theo từng cấu hình rental;

• Đào tạo kỹ thuật viên vận hành;

• Chiết khấu cao cho dự án và đơn vị rental;

• Cung cấp đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc minh bạch, thuận lợi khi nghiệm thu và triển khai các dự án quy mô lớn.
