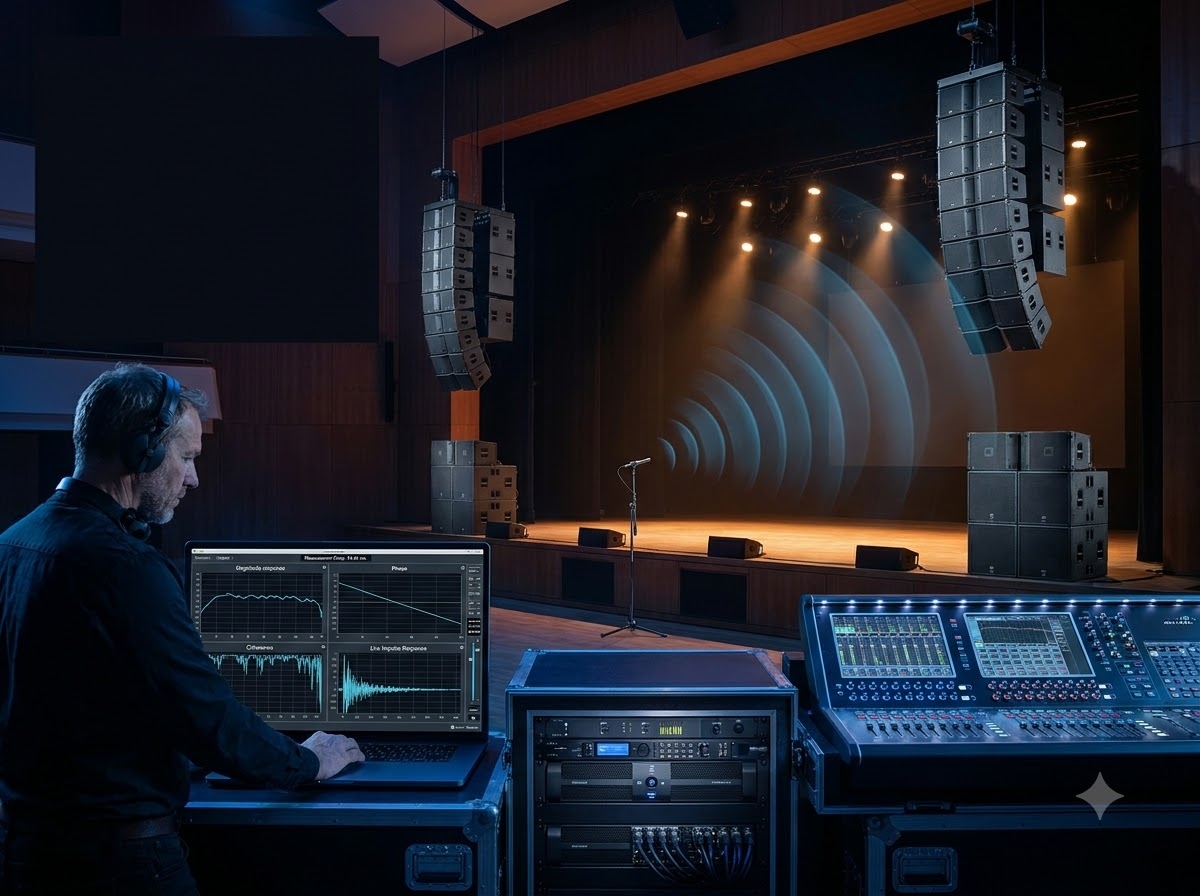

Tuning line array bằng Smaart thực chất là gì?

Tuning line array bằng Smaart là quá trình sử dụng phép đo điện–âm để kiểm tra, căn chỉnh và xác minh hoạt động của hệ thống sau khi hệ thống đã được thiết kế, lắp dựng và cấp tín hiệu.

Các công việc thường bao gồm:

• Kiểm tra thời gian đến của hệ thống;

• Đánh giá đáp tuyến tần số;

• So sánh mức âm giữa vùng gần, giữa và xa;

• Kiểm tra phase response;

• Phát hiện lỗi polarity hoặc routing;

• Cân bằng tonal response bằng system EQ;

• Căn subwoofer với main array;

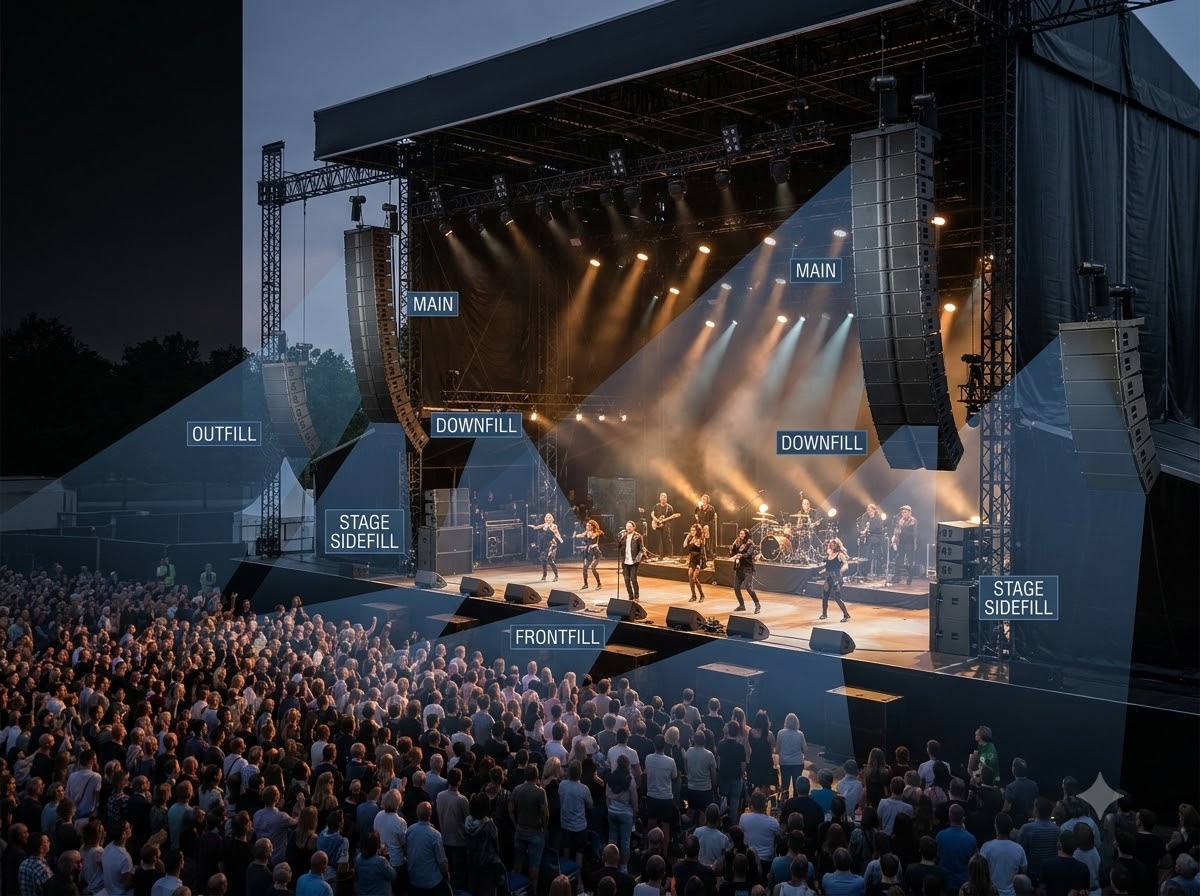

• Căn frontfill, outfill và delay speaker;

• Xác minh mức SPL và headroom;

• Lưu dữ liệu để tái lập cấu hình ở những chương trình sau.

Smaart là nền tảng phân tích FFT hai kênh, có thể hiển thị Magnitude, Phase, Coherence và Impulse Response của hệ thống theo thời gian thực. Nó cho phép so sánh tín hiệu tham chiếu với tín hiệu thu tại micro để phân biệt nội dung của nguồn phát với những thay đổi do hệ thống loa và không gian tạo ra.

Tuning không đồng nghĩa “làm phẳng đường EQ”

Mục tiêu của tuning không phải làm mọi đường đo nằm ngang tuyệt đối.

Một hệ thống line array thực tế phải giải quyết đồng thời:

• Độ đồng đều từ gần đến xa;

• Khả năng nghe rõ vocal;

• Độ cân bằng giữa các vùng khán giả;

• Headroom;

• Giới hạn công suất;

• Mức độ phản xạ của không gian;

• Sự thay đổi do khoảng cách và hấp thụ không khí;

• Tương tác với subwoofer và loa fill.

Đường đáp tuyến rất phẳng tại một micro chưa chắc mang lại kết quả tốt cho toàn bộ khán giả. Ngược lại, một đường cong có xu hướng giảm nhẹ ở dải cao nhưng tương đối giống nhau giữa nhiều vị trí có thể là kết quả thực tế tốt hơn.

Smaart không thay thế phần mềm dự đoán line array

Đây là sự thật người mới cần hiểu trước khi bắt đầu:

Smaart đo hệ thống đã được dựng. Phần mềm dự đoán quyết định hệ thống nên được dựng như thế nào.

Các yếu tố như:

• Số lượng module;

• Góc splay;

• Trim height;

• Góc nghiêng tổng thể;

• Vị trí treo;

• Góc phủ ngang;

• Vùng khán giả mục tiêu;

• Tải trọng rigging;

• Headroom dự kiến;

phải được tính bằng phần mềm thiết kế của nhà sản xuất trước khi ra hiện trường.

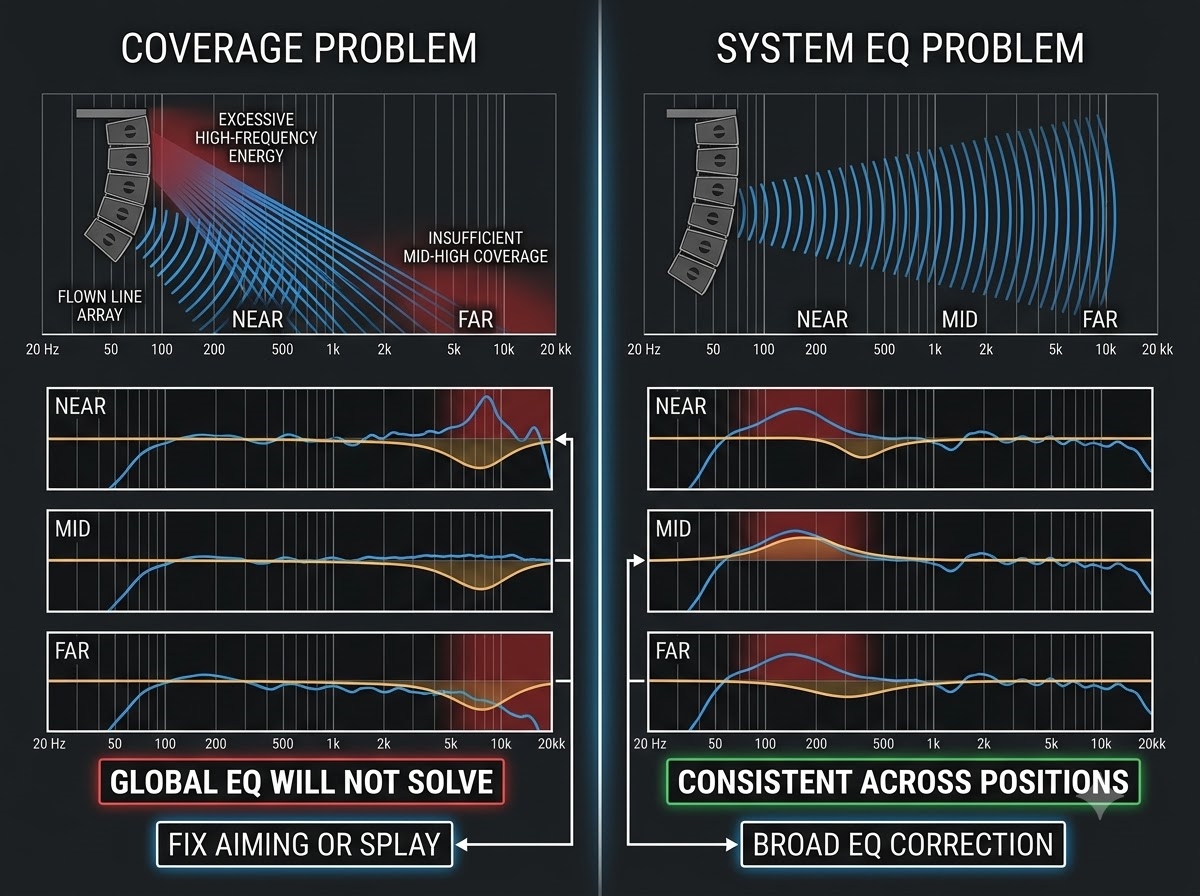

Nếu line array đang:

• Treo quá thấp;

• Ngửa quá nhiều;

• Chĩa lên trần;

• Bỏ sót hàng đầu;

• Dồn năng lượng vào một khu vực;

• Thiếu số lượng module cho vùng xa;

Smaart có thể giúp phát hiện hậu quả, nhưng EQ không thể đưa âm thanh đến một vùng mà loa không chiếu tới.

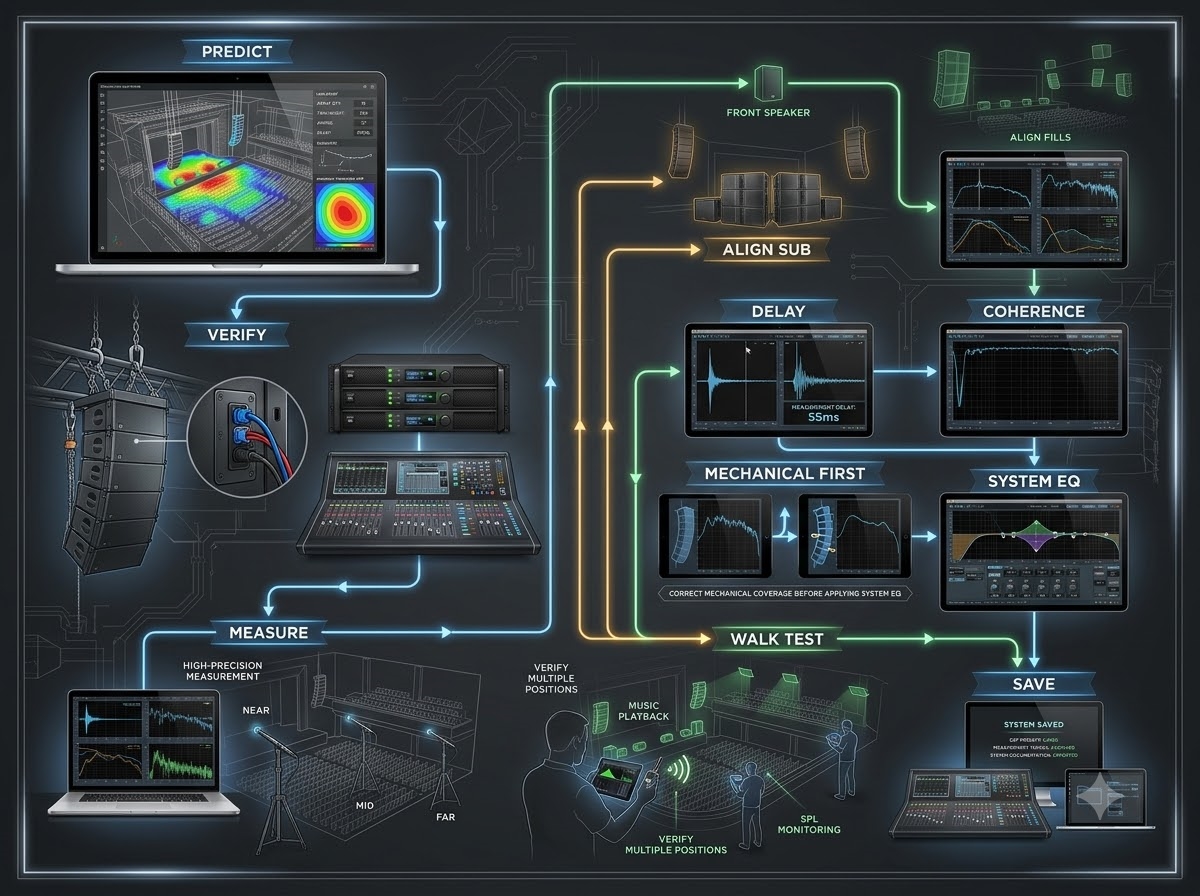

Thứ tự đúng

Thiết kế → Lắp dựng → Kiểm tra hệ thống → Đo xác minh → Tuning → Kiểm tra nhiều vị trí.

Không nên đảo ngược thành:

Treo theo kinh nghiệm → đo một vị trí → dùng nhiều EQ để sửa.

Smaart làm được gì và không làm được gì?

Smaart có thể giúp bạn

• Đo đáp tuyến của một line array tại vị trí cụ thể;

• So sánh các vị trí gần, giữa và xa;

• Xác định thời gian đến;

• Quan sát phase response;

• Kiểm tra độ tin cậy của dữ liệu qua coherence;

• Phát hiện một cụm loa đến sai thời gian;

• So sánh trạng thái trước và sau khi chỉnh DSP;

• Căn phase và delay giữa main với sub;

• Căn main với frontfill, outfill và delay speaker;

• Theo dõi SPL nếu hệ thống đo đã được hiệu chuẩn.

Smaart không tự động

• Chọn số lượng module;

• Tính góc splay thay phần mềm hãng;

• Sửa một line array treo sai hướng;

• Phân biệt mọi lỗi chỉ bằng một đường magnitude;

• Quyết định âm thanh “hay” thay kỹ thuật viên;

• Biến một room mode thành đáp tuyến phẳng;

• Loại bỏ phản xạ bằng EQ;

• Bảo đảm mọi vị trí nghe giống hệt nhau;

• Căn hệ thống chỉ bằng một nút bấm.

Smaart cung cấp dữ liệu. Việc diễn giải dữ liệu vẫn phụ thuộc vào hiểu biết về âm học, hệ thống loa và mục tiêu của chương trình.

RTA và Transfer Function khác nhau thế nào?

Người mới thường mở RTA, phát pink noise rồi chỉnh EQ theo phổ nhìn thấy. Cách này có thể hữu ích để quan sát năng lượng, nhưng chưa đủ để tuning line array.

RTA một kênh

RTA chỉ nhìn tín hiệu tại micro.

Nếu tín hiệu phát ra đang có nhiều 1 kHz, RTA cũng hiển thị nhiều 1 kHz. Phần mềm không biết năng lượng đó đến từ:

• Nguồn nhạc;

• Mixer;

• DSP;

• Hệ thống loa;

• Phản xạ phòng.

RTA phù hợp để:

• Quan sát phổ tín hiệu;

• Tìm feedback;

• Theo dõi tiếng ồn;

• Kiểm tra mức năng lượng;

• Hỗ trợ nghe và xử lý nhanh.

Transfer Function hai kênh

Transfer Function so sánh:

1. Reference signal: tín hiệu được đưa vào hệ thống;

2. Measurement signal: tín hiệu micro thu được sau khi hệ thống phát ra.

Nhờ phép so sánh này, Smaart có thể cho biết hệ thống đã làm thay đổi tín hiệu như thế nào về:

• Magnitude;

• Phase;

• Thời gian đến;

• Độ ổn định của dữ liệu.

Đây là chế độ chính để đo và tuning hệ thống PA. Smaart cũng có khả năng đo theo cách source-independent, nghĩa là có thể sử dụng pink noise, tiếng nói hoặc nhạc nếu tín hiệu tham chiếu và tín hiệu đo cùng có đủ nội dung để phân tích.

Trong giai đoạn commissioning, pink noise hoặc tín hiệu pseudorandom thường dễ tạo dữ liệu ổn định hơn nhạc vì phổ tần liên tục và ít thay đổi.

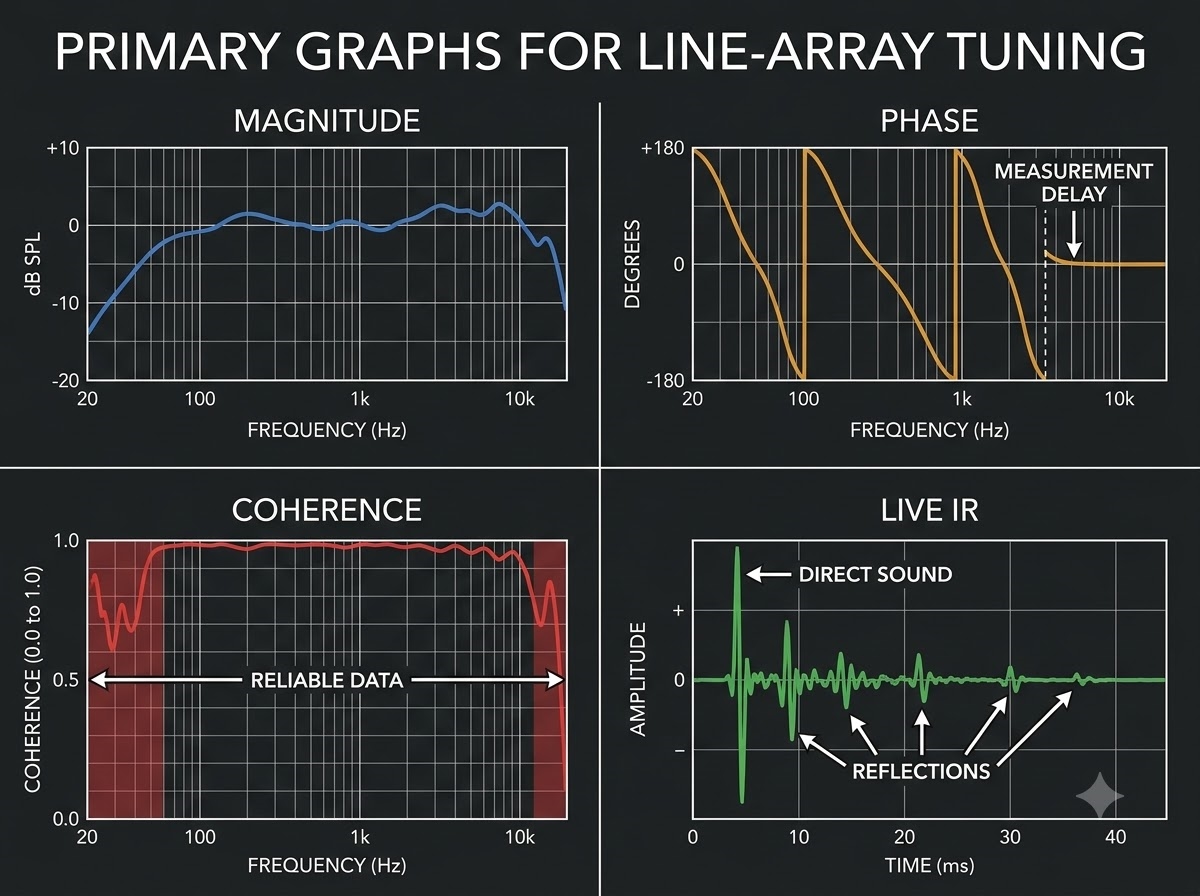

Bốn đồ thị người mới phải hiểu

1. Magnitude – Đáp tuyến biên độ

Magnitude cho thấy mức tín hiệu thay đổi theo tần số giữa reference và measurement.

Bạn có thể dùng Magnitude để quan sát:

• Dải tần nào đang dư hoặc thiếu;

• Đáp tuyến vùng gần khác vùng xa thế nào;

• Một EQ có tác động đúng hay không;

• Main và sub có cộng tại crossover không;

• Frontfill có tạo điểm nóng không.

Magnitude không phải lúc nào cũng là SPL

Transfer Function Magnitude chủ yếu biểu thị tỷ lệ giữa tín hiệu đo và tín hiệu tham chiếu. Muốn hiển thị SPL tuyệt đối chính xác, input micro phải được hiệu chuẩn bằng thiết bị calibrator phù hợp.

2. Phase – Đáp ứng pha

Phase biểu thị quan hệ thời gian theo từng tần số.

Phase giúp:

• Căn sub với main;

• Căn main với frontfill;

• Phát hiện polarity bất thường;

• Quan sát tác động của crossover;

• Kiểm tra quan hệ giữa hai nguồn cùng phát một dải tần.

Đường phase không cần nằm tại 0°. Điều quan trọng là quan hệ tương đối giữa các nguồn trong vùng chúng cùng hoạt động.

Phase chỉ có ý nghĩa khi measurement delay được đặt đúng. Nếu thời gian tham chiếu sai, đường phase sẽ xoay hoặc dốc bất thường dù hệ thống không có lỗi tương ứng.

3. Coherence – Độ tin cậy của dữ liệu

Coherence cho biết dữ liệu Transfer Function có ổn định và nhất quán theo thời gian hay không.

Coherence cao thường giúp bạn tin tưởng hơn vào magnitude và phase. Coherence thấp có thể xuất hiện khi:

• Measurement delay chưa đúng;

• Tín hiệu đo quá nhỏ;

• Tiếng ồn môi trường lớn;

• Khán giả hoặc nhân sự di chuyển gần micro;

• Gió tác động vào micro;

• Nhiều nguồn không liên quan cùng phát;

• Hệ thống đang hoạt động phi tuyến hoặc chạm limiter;

• Phản xạ mạnh làm dữ liệu thay đổi.

Coherence không phải điểm số trực tiếp về chất lượng âm thanh. Một hệ thống nghe không hay vẫn có thể cho coherence cao; ngược lại, một phòng có nhiều phản xạ có thể làm coherence giảm dù loa không hỏng.

4. Live IR – Đáp ứng xung theo thời gian

Live IR giúp quan sát:

• Thời điểm âm thanh trực tiếp đến micro;

• Các phản xạ đến sau;

• Chênh lệch thời gian giữa các hệ thống;

• Một cụm loa hoặc nguồn khác đến sớm hay muộn.

Delay Finder sử dụng thông tin thời gian để tính chênh lệch giữa reference và measurement. Advanced Delay Finder còn cho phép xem đồ thị IR và lọc theo dải tần để xác định thời gian đến trong những tình huống phức tạp hơn.

Bộ thiết bị tối thiểu để tuning line array bằng Smaart

Một bộ đo cơ bản nên có:

Có cần micro đo rất đắt không?

Với mục tiêu so sánh đáp tuyến và căn phase, một micro đo có đáp tuyến ổn định, không bị overload tại mức show và có file calibration riêng đã có thể tạo ra dữ liệu hữu ích.

Cần chú ý:

• File correction phải đúng serial;

• Chọn đúng file 0° hoặc 90° theo hướng đặt micro;

• Không để gió thổi trực tiếp;

• Không đặt micro sát ghế, tường hoặc sàn;

• Không sử dụng một micro đã móp lưới hoặc nhiễm ẩm mà không kiểm tra.

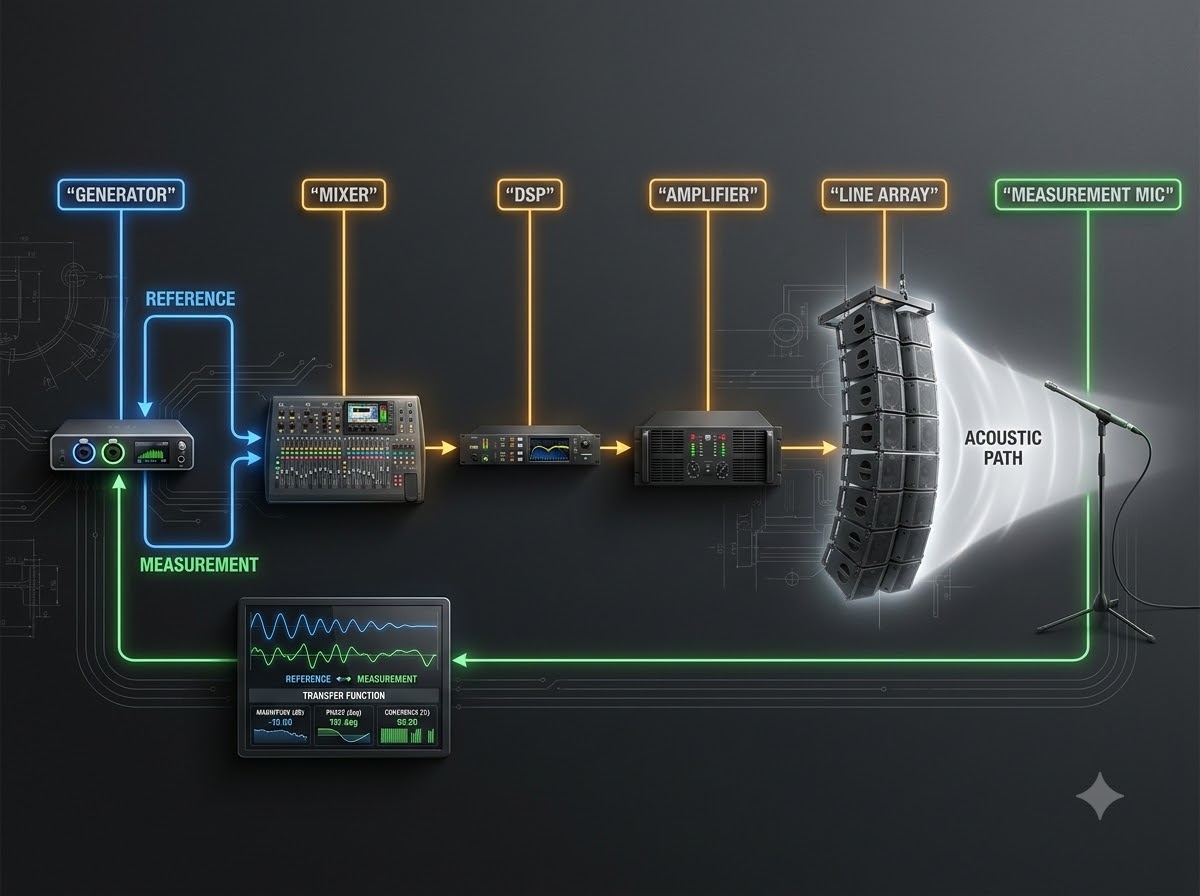

Cách nối tín hiệu đo cơ bản

Signal flow phổ biến

Smaart Generator → Mixer/DSP → Amplifier → Line Array

Đồng thời:

Tín hiệu Generator hoặc tín hiệu trước hệ thống → Reference Input

Và:

Micro đo → Measurement Input

Smaart so sánh Reference với Measurement.

Ví dụ dùng interface hai input

• Output 1 interface: phát pink noise vào mixer;

• Input 1 interface: nhận reference loopback;

• Input 2 interface: nhận micro đo;

• Mixer gửi tín hiệu đến hệ thống line array;

• Smaart tạo một Transfer Function engine từ Input 1 và Input 2.

Reference nên lấy ở đâu?

Reference nên đại diện cho tín hiệu đi vào phần hệ thống mà bạn muốn đo.

Nếu muốn đo toàn bộ chuỗi từ mixer output đến loa:

• Lấy reference tại mixer output hoặc một đường song song tương đương.

Nếu muốn đo cả mixer:

• Lấy reference từ generator trước mixer.

Điều quan trọng là reference và measurement phải có cùng nội dung chương trình và mối quan hệ thời gian ổn định.

Kiểm tra loopback trước khi đo loa

Trước khi kết nối hệ thống:

1. Gửi một output của interface vào cả reference và measurement input;

2. Chạy Transfer Function;

3. Kiểm tra magnitude gần phẳng;

4. Kiểm tra phase ổn định;

5. Xác nhận không có input clip hoặc routing sai.

Bước này giúp phát hiện:

• Cáp lỗi;

• Input khác gain;

• Driver không ổn định;

• Routing sai;

• Một kênh bị đảo polarity;

• Sample rate không tương thích.

Thiết lập Smaart khởi điểm cho người mới

Bảng dưới đây là điểm bắt đầu thực hành, không phải cấu hình bắt buộc cho mọi tình huống.

Đừng dùng smoothing quá lớn

Smoothing giúp đồ thị dễ đọc nhưng cũng có thể che mất chi tiết quan trọng.

• 1/3 octave: dễ nhìn tổng thể nhưng khá thô;

• 1/12 octave: phù hợp đánh giá xu hướng tonal;

• 1/24 hoặc 1/48: hữu ích khi xem phase và những chi tiết nhỏ hơn.

Smoothing là công cụ hiển thị, không làm thay đổi âm thanh thật. Đừng chọn smoothing chỉ để đường đo trông đẹp.

Chuẩn bị hệ thống trước khi đặt micro

1. Kiểm tra file dự đoán

Cần có tối thiểu:

• Bản vẽ khu vực khán giả;

• Số lượng module mỗi bên;

• Góc splay;

• Trim height;

• Góc nghiêng tổng;

• Vùng phủ ngang;

• Vị trí frontfill và outfill;

• Cấu hình sub;

• Kênh amplifier;

• Preset từng nhóm loa.

2. Kiểm tra rigging và góc loa

Xác nhận:

• Đúng số module;

• Đúng thứ tự module;

• Đúng góc giữa từng thùng;

• Đúng góc frame;

• Đúng độ cao;

• Hai bên trái và phải đối xứng nếu mặt bằng đối xứng;

• Không có chốt hoặc liên kết đặt sai.

Không thay đổi rigging của hệ thống đang treo nếu không có quy trình an toàn, phụ kiện đúng chuẩn và người chịu trách nhiệm chuyên môn.

3. Kiểm tra dây và amplifier

Trước khi EQ, cần xác nhận:

• Đúng output DSP;

• Đúng amplifier channel;

• Đúng preset;

• Đúng pin dây loa;

• Không có module mất tín hiệu;

• Không có thùng bị polarity ngược;

• Không có amplifier channel bị giới hạn mức;

• Không có một nhóm loa nhận delay ngoài ý muốn.

Một module mất HF hoặc một nhóm amplifier nối sai không thể được sửa bằng EQ tổng.

4. Tắt các hệ thống chưa cần đo

Khi đo main trái:

• Tắt main phải;

• Tắt subwoofer;

• Tắt frontfill;

• Tắt outfill;

• Tắt delay speaker;

• Tắt stage sidefill;

• Hạn chế monitor và thiết bị phát âm khác.

Nếu bật cả main trái và phải, micro sẽ nhận hai đường truyền khác nhau và tạo comb filtering. Đường magnitude bạn nhìn thấy lúc đó phản ánh giao thoa giữa hai hệ thống chứ không còn là đáp tuyến riêng của một line array.

5. Đảm bảo limiter chưa hoạt động

Phép đo cần được thực hiện trong vùng tuyến tính.

Nếu limiter nhấp nháy liên tục:

• Đáp tuyến có thể thay đổi theo mức;

• Harmonic distortion tăng;

• Coherence giảm;

• Kết quả EQ không còn đại diện cho trạng thái bình thường.

Hãy dùng mức pink noise đủ để vượt noise floor nhưng chưa đưa hệ thống vào limiting.

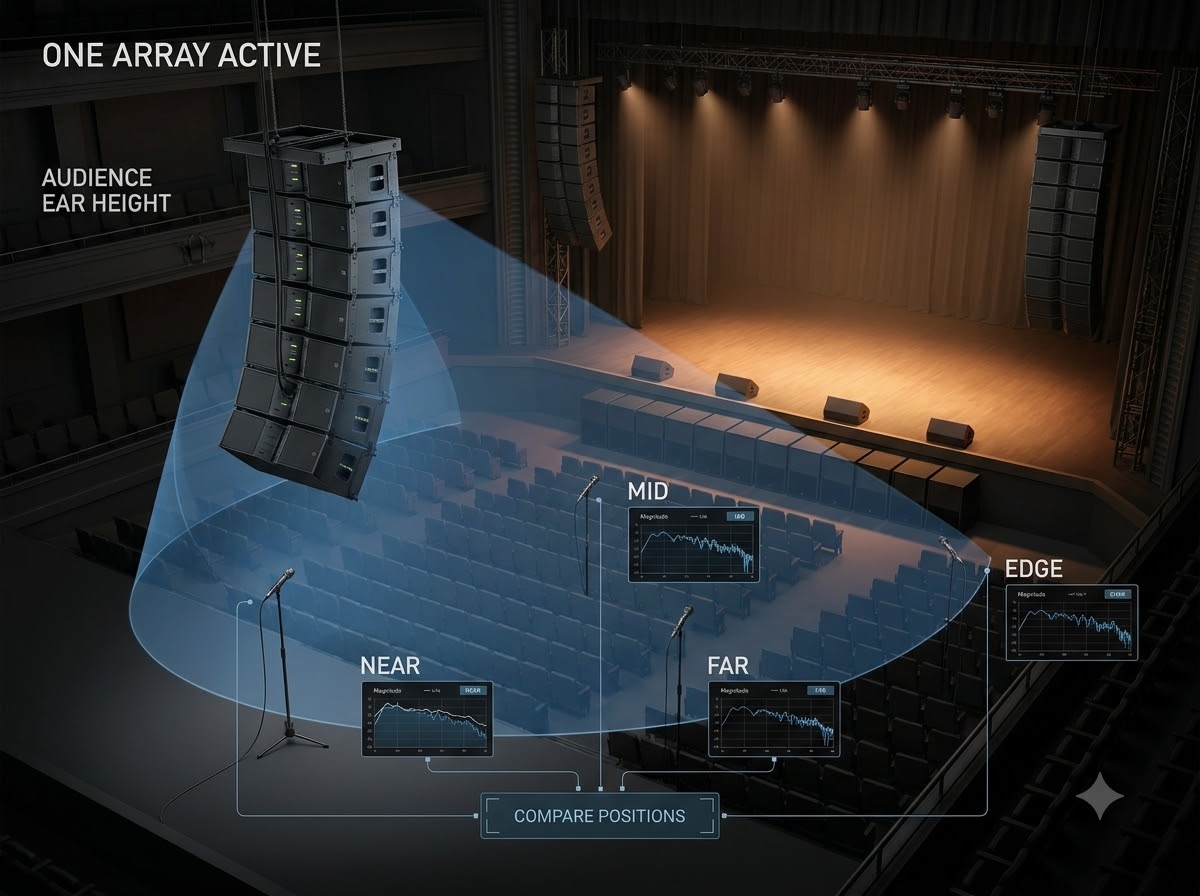

Chọn vị trí micro đo line array

Một line array không thể được đánh giá chỉ bằng micro đặt tại FOH.

Bộ vị trí tối thiểu

Vị trí Near

Đại diện cho khu vực gần sân khấu.

Không đặt:

• Ngay dưới line array;

• Quá sát một module;

• Trong vùng mà một thùng riêng lẻ chi phối hoàn toàn;

• Sát frontfill khi frontfill đang tắt;

• Ngay trên mặt sàn hoặc sau hàng rào kim loại.

Vị trí Mid

Đại diện cho phần lớn khán giả và thường là vị trí tham chiếu ban đầu.

Vị trí này nên:

• Nằm rõ trong vùng phủ main;

• Không quá gần tường;

• Không nằm trong một điểm triệt rõ rệt;

• Có khoảng nhìn trực tiếp tới array;

• Gần cao độ tai người nghe.

Vị trí Far

Đại diện cho hàng ghế hoặc vùng đứng cuối cùng mà hệ thống chính phải phục vụ.

Dùng vị trí này để kiểm tra:

• Độ suy giảm mức;

• Dải cao;

• Độ rõ;

• Headroom;

• Main có thực sự chiếu đến vùng xa hay không.

Vị trí Edge

Nằm gần mép góc phủ ngang của main.

Vị trí này giúp đánh giá:

• Đáp tuyến ngoài trục;

• Ranh giới main–outfill;

• Khả năng phủ hai cánh;

• Việc có cần thêm outfill hay không.

Vị trí Fill Transition

Nằm tại vùng giao giữa:

• Main và frontfill;

• Main và outfill;

• Main và delay speaker.

Đây là nơi được dùng để căn delay và level cho hệ thống fill sau khi main đã hoàn thiện.

Không chọn điểm đo vì tiện đứng

FOH thường là nơi dễ đặt laptop, nhưng chưa chắc đại diện cho:

• Vùng gần;

• Vùng xa;

• Mép ngoài;

• Khu dưới ban công;

• Khu VIP;

• Khu giao với outfill.

Mục tiêu của measurement plan là đại diện cho khu vực khán giả, không phải giúp kỹ thuật viên ít phải di chuyển.

Quy trình tuning line array bằng Smaart từng bước

Bước 1: Mở đúng show file và ghi lại trạng thái ban đầu

Trước khi chỉnh:

• Lưu một bản preset gốc;

• Ghi rõ ngày và địa điểm;

• Ghi model loa;

• Ghi số module;

• Ghi amplifier preset;

• Ghi trạng thái EQ, delay và gain;

• Chụp ảnh rigging nếu cần.

Đặt tên trace rõ ràng, ví dụ:

• MAINLMID_RAW;

• MAINLNEAR_RAW;

• MAINLFAR_RAW;

• MAINLMID_EQ1;

• MAINRMID_RAW.

Không đặt tên chung như Trace 1, Trace 2 vì rất khó so sánh sau vài lần đo.

Bước 2: Đo riêng main trái tại vị trí Mid

Đặt micro ở vị trí Mid, mở riêng main trái và chạy Transfer Function.

Kiểm tra input meter:

• Reference đủ mức;

• Measurement đủ mức;

• Không clip;

• Phantom đúng trạng thái;

• Không có tiếng gió đập vào micro.

Bước 3: Chạy Delay Finder

Nhấn Delay Finder để Smaart tính chênh lệch thời gian giữa reference và measurement.

Measurement delay bao gồm:

• Thời gian âm thanh truyền từ loa đến micro;

• Latency của mixer;

• Latency của DSP;

• Latency amplifier hoặc loa active;

• Chênh lệch driver nếu dùng nhiều thiết bị.

Rational Acoustics lưu ý timing difference có thể đến từ cả propagation time lẫn processing và driver latency; Delay Finder được dùng để tìm phần chênh lệch này.

Nếu Delay Finder chọn sai đỉnh

Trong không gian nhiều phản xạ, đỉnh phản xạ có thể gần bằng hoặc lớn hơn đỉnh trực tiếp.

Hãy:

• Mở Advanced Delay Finder;

• Zoom vào IR;

• Lọc theo dải mid–high;

• Tìm phần năng lượng trực tiếp hợp lý;

• So sánh với khoảng cách vật lý;

• Không chọn một đỉnh đến quá muộn chỉ vì nó lớn nhất.

Bước 4: Kiểm tra coherence trước khi đọc magnitude

Nếu coherence thấp:

1. Kiểm tra measurement delay;

2. Tăng nhẹ mức tín hiệu đo;

3. Giảm tiếng ồn môi trường;

4. Cố định chân micro;

5. Tắt các nguồn âm khác;

6. Kiểm tra reference;

7. Xem limiter có đang hoạt động không.

Không nên chỉnh EQ trên vùng dữ liệu không đủ tin cậy.

Bước 5: Capture đường baseline tại Mid

Khi dữ liệu ổn định:

• Capture magnitude và phase;

• Ghi tên MAINLMID_RAW;

• Ghi measurement delay;

• Ghi vị trí micro;

• Không thay đổi DSP ngay.

Đây là đường tham chiếu để so sánh các bước sau.

Bước 6: Đo vị trí Near

Di chuyển micro tới vùng gần và chạy lại Delay Finder vì khoảng cách đã thay đổi.

Capture:

• MAINLNEAR_RAW.

Quan sát:

• Vùng gần có quá lớn không?

• Dải cao có quá nhiều không?

• Low-mid có tích tụ do sàn hoặc sân khấu không?

• Có một vùng tần số mà Near khác Mid rất nhiều không?

Bước 7: Đo vị trí Far

Thực hiện tương tự:

• Chạy Delay Finder;

• Kiểm tra coherence;

• Capture MAINLFAR_RAW.

Quan sát:

• Mức tổng giảm bao nhiêu;

• Dải high giảm thế nào;

• Có vùng tần số biến mất do main không chiếu tới không;

• Đường đáp tuyến có cùng xu hướng với Near và Mid hay không.

Bước 8: So sánh Near, Mid và Far

Đây là bước quan trọng nhất của tuning line array.

Trường hợp 1: Cả ba vị trí cùng dư một vùng rộng

Ví dụ cả Near, Mid và Far đều dư khoảng 300–500 Hz.

Đây có thể là ứng viên cho:

• System EQ;

• Preset correction;

• Điều chỉnh mức một dải của array processing.

Nếu thay đổi EQ giúp cả ba vị trí tốt hơn, đó có thể là quyết định hợp lý.

Trường hợp 2: Chỉ Near dư dải cao

Nguyên nhân có thể là:

• Module dưới hướng quá trực tiếp vào Near;

• Góc splay chưa phù hợp;

• HF shading chưa đúng;

• Người nghe nằm quá gần line array.

Không nên dùng EQ tổng cắt high vì vị trí Mid và Far cũng bị tối theo.

Trường hợp 3: Far thiếu toàn bộ dải mid–high

Cần kiểm tra:

• Góc nghiêng;

• Array có đủ chiều dài không;

• Module trên có hướng đến Far không;

• Mức nhóm trên;

• Air compensation;

• Headroom.

Boost EQ tổng chưa chắc giúp vì Near sẽ nhận nhiều năng lượng hơn.

Trường hợp 4: Một notch hẹp di chuyển khi đổi vị trí

Đây thường là dấu hiệu của:

• Phản xạ;

• Comb filtering;

• Tương tác với sàn;

• Một bề mặt gần micro.

Không dùng một notch EQ sâu để sửa hiện tượng chỉ tồn tại ở một vị trí.

Trường hợp 5: Một peak rộng tồn tại tại mọi vị trí

Đây có thể là đặc tính hệ thống và đáng cân nhắc xử lý bằng EQ rộng, mức giảm vừa phải.

Sửa bằng cơ học, processing hay EQ?

Ưu tiên cơ học khi

• Vùng gần hoặc xa bị bỏ sót;

• Góc phủ đứng sai;

• Một phần khán giả nằm ngoài main;

• Mức giảm theo khoảng cách không hợp lý;

• Một nhóm module đang chiếu lên trần;

• Main array hướng quá xa hoặc quá gần.

Các giải pháp có thể gồm:

• Điều chỉnh góc frame;

• Thay đổi splay;

• Thay đổi trim height;

• Bổ sung hoặc giảm module;

• Thay đổi vị trí treo;

• Bổ sung frontfill hoặc outfill.

Nếu array đã treo, mọi thay đổi cơ khí phải tuân thủ quy trình an toàn và thông số của nhà sản xuất.

Ưu tiên array processing hoặc gain shading khi

• Hình học cơ bản đúng;

• Cần cân bằng mức từ gần đến xa;

• Dải cao ở vùng xa cần bù có kiểm soát;

• Hệ thống của hãng hỗ trợ processing theo từng nhóm module;

• Cần thay đổi mức tương đối mà không phá toàn bộ tonal balance.

Một số nền tảng cho phép tối ưu phân bố mức và cân bằng âm sắc trong vùng khán giả bằng processing theo array, nhưng các chức năng này vẫn dựa trên thiết kế đã được mô phỏng trước.

Dùng system EQ khi

• Một đặc tính tonal rộng xuất hiện tại nhiều vị trí;

• Nguyên nhân không phải lỗi góc phủ;

• Không phải một notch do phản xạ;

• Thay đổi EQ mang lại cải thiện cho phần lớn vùng khán giả;

• Hệ thống vẫn còn headroom.

Cách chỉnh EQ line array có kiểm soát

Bắt đầu bằng ít band

Một cách làm an toàn:

1. Xác định vấn đề tồn tại ở nhiều trace;

2. Chọn một PEQ;

3. Dùng Q rộng hoặc trung bình;

4. Chỉnh khoảng 1–3 dB;

5. Đo lại Near, Mid và Far;

6. Bypass để so sánh;

7. Chỉ giữ EQ nếu phần lớn khu vực được cải thiện.

Đừng đuổi theo mọi “răng cưa”

Đáp tuyến đo trong venue thường có nhiều đỉnh và notch do phản xạ.

Nếu bạn tạo 12 band notch cực hẹp để làm đường Mid phẳng:

• Near có thể xấu đi;

• Far có thể thiếu năng lượng;

• Headroom giảm;

• Phase response trở nên phức tạp;

• Âm thanh nghe thiếu tự nhiên;

• Chỉ cần micro dịch vài chục centimet, các notch đã thay đổi.

Dấu hiệu một vết EQ có thể hợp lý

• Vấn đề xuất hiện tại nhiều vị trí;

• Tần số tương đối ổn định;

• Dải ảnh hưởng đủ rộng;

• Nghe thực tế cũng xác nhận;

• Bypass cho thấy cải thiện rõ;

• Không cần gain quá lớn.

Dấu hiệu không nên EQ

• Notch rất sâu và hẹp;

• Vị trí notch đổi khi di chuyển micro;

• Chỉ một ghế gặp vấn đề;

• Coherence thấp;

• Hệ thống đang có nhiều nguồn cùng phát;

• Một module hoặc amplifier channel có thể đang lỗi.

Tạo spatial average như thế nào?

Một đường đo đơn không đại diện cho cả khu vực.

Spatial average là đường trung bình từ nhiều vị trí, giúp kỹ thuật viên thấy xu hướng chung thay vì phản ứng với từng chi tiết cục bộ.

Có thể lấy:

• Near trái;

• Near giữa;

• Mid;

• Far;

• Edge;

• Một vị trí ưu tiên như FOH hoặc VIP.

Smaart có Timer Macro hỗ trợ tự động chạy tín hiệu, capture nhiều lần và cho người dùng thời gian di chuyển micro giữa các điểm đo, hữu ích khi tạo spatial average với nguồn lực hạn chế.

Spatial average không phải “chân lý”

Đường trung bình có thể che đi:

• Một vùng khán giả quá nhỏ;

• Một điểm nóng nghiêm trọng;

• Một vị trí mất high;

• Một khu vực hoàn toàn ngoài góc phủ.

Vì vậy, luôn xem:

1. Các trace riêng;

2. Đường average;

3. Độ chênh giữa từng vị trí.

Mục tiêu là giảm độ biến thiên có ý nghĩa, không chỉ làm đường average đẹp.

Không trung bình phase một cách tùy tiện

Magnitude từ nhiều vị trí có thể được dùng để đánh giá tonal trend. Nhưng phase liên quan trực tiếp đến thời gian đến và vị trí micro.

Nếu mỗi trace sử dụng một measurement time reference khác nhau, việc so sánh hoặc cộng phase phải được hiểu đúng. Smaart xác định phase dựa trên Plot Time Reference; thay đổi time reference làm thay đổi cách phase được hiển thị.

Với người mới, nên:

• Dùng average magnitude để ra quyết định tonal;

• Xem phase riêng tại từng vị trí;

• Khi căn hai nguồn, dùng chung mốc thời gian tại đúng vùng overlap.

Đo main trái và main phải

Sau khi main trái đã được xử lý:

1. Tắt main trái;

2. Mở main phải;

3. Đo Near, Mid và Far tương ứng;

4. So sánh hai bên;

5. Xác nhận khác biệt đến từ thiết kế hay venue.

Nếu mặt bằng đối xứng nhưng hai bên khác nhau nhiều, kiểm tra:

• Góc array;

• Trim height;

• Splay;

• Wiring;

• Amplifier;

• Preset;

• Vật cản;

• Một bên có tường hoặc màn LED;

• Micro có đặt đối xứng thật hay không.

Không nên copy EQ của main trái sang main phải một cách máy móc nếu kiến trúc hai bên khác nhau.

Căn subwoofer với line array sau khi hoàn thiện main

Chỉ thực hiện căn sub–main khi:

• Main đã hoàn thiện;

• Sub array đã hoàn thiện nội bộ;

• Cardioid hoặc end-fire đã đúng;

• Crossover đã cố định;

• Preset không còn thay đổi.

Quy trình khái quát:

1. Đo main riêng;

2. Đo toàn bộ sub array riêng;

3. Dùng chung measurement time reference;

4. Xác định crossover âm học;

5. So sánh phase;

6. Chọn polarity phù hợp;

7. Delay nguồn đến sớm;

8. Đo main + sub;

9. Kiểm tra nhiều vị trí.

Không thay đổi delay nội bộ của sub cardioid hoặc end-fire để căn với main. Hãy delay toàn bộ cụm sub sau khi cấu hình hướng tính đã hoàn thiện.

Căn frontfill, outfill và delay speaker

Frontfill

Đặt micro tại vùng main và frontfill cùng đóng góp.

Quy trình:

1. Đo main riêng;

2. Giữ measurement time reference;

3. Đo frontfill;

4. Điều chỉnh delay frontfill;

5. Điều chỉnh level;

6. Kiểm tra phase ở vùng overlap;

7. Mở main + frontfill;

8. Walk test hàng đầu.

Mục tiêu là frontfill tăng độ rõ nhưng không kéo hình ảnh vocal xuống mép sân khấu.

Outfill

Đặt micro trên đường chuyển tiếp main–outfill.

Kiểm tra:

• Mức tương đối;

• Arrival time;

• Phase;

• Độ rộng overlap;

• Mép ngoài vùng khán giả.

Outfill quá lớn hoặc đến quá sớm sẽ kéo hình ảnh âm thanh sang bên.

Delay speaker

Delay speaker thường nằm xa main nên cần:

• Đo arrival main tại vùng transition;

• Đo delay speaker;

• Thêm system delay cho loa gần hơn;

• Có thể bổ sung vài mili giây Haas offset tùy mục tiêu localization;

• Kiểm tra vocal tại nhiều vị trí.

Không sử dụng một công thức delay duy nhất mà bỏ qua latency DSP và vị trí tâm âm học.

Mức tín hiệu đo bao nhiêu là phù hợp?

Không có một mức SPL cố định cho mọi show.

Tín hiệu đo cần:

• Cao hơn noise floor đủ nhiều;

• Cho coherence ổn định;

• Không gây khó chịu quá mức cho đội thi công;

• Không làm amplifier clip;

• Không kích hoạt limiter;

• Không làm driver nóng lên do phát noise kéo dài;

• Phù hợp quy định tiếng ồn tại địa điểm.

Quy trình an toàn:

1. Đặt generator ở mức thấp;

2. Mở một phần hệ thống;

3. Tăng từ từ;

4. Quan sát input meter;

5. Quan sát limiter;

6. Dừng khi dữ liệu đủ ổn định;

7. Tắt noise khi di chuyển micro hoặc trao đổi.

Không phát sine wave ở mức cao và kéo dài để tuning toàn dải.

Có thể dùng nhạc thay pink noise không?

Có.

Transfer Function của Smaart có thể sử dụng tín hiệu ngẫu nhiên như nhạc hoặc tiếng nói nếu reference và measurement đều nhận được cùng nội dung, nhưng dữ liệu chỉ ổn định tại những vùng mà nguồn có đủ năng lượng.

Pink noise phù hợp khi

• Đang commissioning;

• Cần xem toàn dải liên tục;

• Cần căn phase;

• Cần chạy Delay Finder;

• Venue chưa có khán giả;

• Có thể kiểm soát tín hiệu phát.

Nhạc phù hợp khi

• Kiểm tra cuối cùng;

• Walk test;

• Cần nghe tonal balance;

• Không thể phát noise lâu;

• Muốn đo trong điều kiện sử dụng thực.

Quy trình tốt thường là:

Đo bằng pink noise → xác minh bằng nhạc → kiểm tra bằng nội dung chương trình.

Những sai lầm phổ biến của người mới dùng Smaart

1. Đo cả main trái và phải cùng lúc

Hai hệ thống tạo giao thoa và khiến đường đo không còn đại diện cho từng array.

2. Chỉ dùng RTA

RTA không tách được nội dung nguồn phát khỏi đáp ứng của hệ thống.

3. Cố làm phẳng một điểm mic

Kết quả tại một ghế có thể tốt lên nhưng phần lớn khán giả xấu đi.

4. Dùng nhiều EQ hẹp

Bạn đang có nguy cơ chỉnh phản xạ của căn phòng thay vì chỉnh hệ thống loa.

5. Bỏ qua coherence

Đường đo thiếu tin cậy vẫn được dùng để ra quyết định.

6. Không chạy lại Delay Finder khi di chuyển micro

Khoảng cách thay đổi làm measurement delay thay đổi.

7. So sánh phase của hai nguồn với hai mốc thời gian khác nhau

Hai đường có thể trông giống nhau dù arrival time thực tế không giống nhau.

8. Dùng EQ để sửa góc treo

EQ không thể đưa năng lượng tới vùng nằm ngoài hướng phát.

9. Đo khi limiter đang hoạt động

Hệ thống không còn tuyến tính và đáp tuyến có thể thay đổi theo mức.

10. Tăng noise quá lớn để làm coherence đẹp

Coherence cao không biện minh cho việc đưa hệ thống hoặc người làm việc vào mức âm không cần thiết.

11. Đặt micro sát sàn hoặc tường

Phản xạ gần tạo comb filtering và làm đường đo thiếu đại diện.

12. Đo một vị trí quá gần array

Bạn có thể đang đo chủ yếu một vài module thay vì toàn bộ mảng.

13. Không nhập đúng correction file của micro

Dải cao có thể bị đánh giá sai do đáp tuyến riêng của micro.

14. Thay đổi nhiều tham số cùng lúc

Bạn không còn biết thao tác nào thực sự tạo ra kết quả.

15. Không lưu trạng thái gốc

Khi kết quả xấu hơn, không thể quay về điểm xuất phát nhanh chóng.

Checklist tuning line array bằng Smaart

Trước khi đo

• File dự đoán đã hoàn thiện;

• Rigging đúng;

• Splay đúng;

• Trim height đúng;

• Preset đúng model;

• Amplifier đúng channel;

• Wiring và polarity đúng;

• Main, sub và fill có output độc lập;

• Limiter chưa hoạt động;

• Micro có file calibration;

• Interface không clip;

• Reference routing ổn định;

• Loopback test đạt yêu cầu.

Khi đo main

• Chỉ mở một bên;

• Delay Finder đã chạy;

• Coherence đủ tin cậy;

• Capture Near;

• Capture Mid;

• Capture Far;

• Capture Edge nếu cần;

• Đặt tên trace rõ;

• Không EQ theo một điểm;

• Mọi thay đổi được đo lại.

Khi căn sub và fill

• Sub array đã hoàn thiện nội bộ;

• Crossover cố định;

• Dùng chung time reference;

• Đo từng nguồn riêng;

• Kiểm tra polarity;

• Delay nguồn đến sớm;

• Đo tổng;

• Kiểm tra nhiều vị trí.

Sau khi tuning

• Walk test toàn khu vực;

• Nghe nhạc tham chiếu;

• Kiểm tra vocal;

• Kiểm tra left–right imaging;

• Kiểm tra hàng đầu;

• Kiểm tra hàng cuối;

• Kiểm tra limiter;

• Kiểm tra SPL;

• Lưu DSP preset;

• Lưu show file;

• Lưu trace;

• Ghi biên bản thông số.

Tư vấn thiết kế và tuning line array tại CK Audio

CK Audio cung cấp giải pháp line array và hệ thống âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, venue và đơn vị rental.

Khách hàng được hỗ trợ:

• Phân tích bản vẽ và nhu cầu SPL;

• Lựa chọn line array, subwoofer, amplifier và DSP đồng bộ;

• Mô phỏng góc phủ và phân bố mức;

• Thiết kế frontfill, outfill, delay speaker và stage monitor;

• Kiểm tra routing, preset và limiter;

• Đo Magnitude, Phase, Coherence và Impulse Response;

• Căn main–sub và các hệ loa fill;

• Xây dựng preset theo từng cấu hình rental;

• Đào tạo kỹ thuật viên vận hành;

• Chiết khấu cao cho dự án và đơn vị rental;

• Cung cấp đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc minh bạch, thuận lợi khi nghiệm thu và triển khai các dự án quy mô lớn.
