Loa fill là gì?

Fill speaker là loa bổ sung được sử dụng để “lấp đầy” một vùng phủ còn thiếu của hệ thống âm thanh.

Loa fill không nhất thiết là một dòng sản phẩm riêng. Tùy quy mô hệ thống, nó có thể là:

• Loa point source nhỏ;

• Loa coaxial;

• Loa line array module;

• Cụm line array ngắn;

• Loa cột;

• Loa monitor có thiết kế cho phép dùng làm fill;

• Hệ thống full-range kết hợp subwoofer;

• Loa lắp đặt âm tường hoặc âm sân khấu.

Điểm quan trọng không nằm ở tên sản phẩm, mà ở nhiệm vụ mà loa đảm nhận trong bản thiết kế. Một chiếc loa point source có thể được sử dụng làm frontfill ở chương trình này, nhưng trở thành delay fill hoặc under-balcony fill trong một dự án khác. Một số loa monitor cũng được nhà sản xuất cho phép treo làm downfill.

Phân biệt nhanh frontfill, downfill, outfill và sidefill

Vì sao hệ thống main không thể tự phủ mọi vị trí?

Một main line array hoặc hệ thống point source chính luôn có giới hạn về:

• Góc phủ ngang;

• Góc phủ đứng;

• Khoảng cách gần nhất có thể phục vụ;

• Vị trí treo;

• Độ cao sân khấu;

• Chướng ngại vật;

• Hình học khu vực khán giả;

• Số tầng và ban công;

• Yêu cầu về tầm nhìn.

Main array thường được treo cao để phục vụ phần lớn khu vực khán giả và truyền năng lượng đến các hàng xa. Khi đó, hàng ghế đầu có thể nằm dưới vùng phủ đứng của mảng loa. Tương tự, một main array có góc phủ ngang 80° hoặc 90° không thể bao phủ đầy đủ một khu vực khán giả hình quạt rộng 140° mà không tạo thêm hệ thống hỗ trợ.

Fill speaker được bổ sung để giải quyết chính những vùng còn thiếu đó. Mục tiêu không phải tạo thêm nhiều nguồn âm nghe tách biệt, mà làm cho khán giả cảm nhận toàn bộ hệ thống như một trường âm thống nhất.

Frontfill là gì?

Frontfill phục vụ khu vực nào?

Frontfill là hệ loa bổ sung dành cho những khán giả ngồi hoặc đứng rất gần phía trước sân khấu.

Vùng này có thể không được main PA bao phủ đầy đủ do:

• Main array treo quá cao;

• Góc nghiêng của main hướng về phần giữa và cuối khán giả;

• Mép sân khấu che đường truyền trực tiếp;

• Khán giả đứng gần nằm dưới vùng phủ đứng của line array;

• Main L/R cách quá xa khu vực trung tâm;

• Các cụm sub hoặc thiết bị sân khấu cản trở.

Frontfill thường được đặt:

• Dọc mép sân khấu;

• Trên mặt các cụm subwoofer;

• Âm vào thành sân khấu;

• Trong bục sân khấu;

• Trên các chân loa thấp;

• Thành nhiều cụm nhỏ chia đều theo chiều ngang.

Frontfill còn được gọi là gì?

Frontfill có thể xuất hiện dưới những tên như:

• Lip fill: loa ở mép sân khấu;

• Stage lip fill: loa được tích hợp vào thành sân khấu;

• Near fill: loa phủ khu vực gần;

• Infill: tên gọi rộng hơn cho một loa lấp vùng trống.

Các thuật ngữ này có thể được dùng thay thế nhau trong một số tài liệu, nhưng “frontfill” mô tả rõ nhất đối tượng là khán giả phía trước.

Loa frontfill nên có đặc điểm gì?

Một loa frontfill phù hợp thường cần:

• Kích thước nhỏ, ít cản tầm nhìn;

• Góc phủ ngang đủ rộng;

• Độ rõ vocal tốt;

• Đáp ứng ngoài trục mượt;

• Có phụ kiện đặt hoặc treo chắc chắn;

• Có khả năng chịu thời tiết nếu dùng ngoài trời;

• Có preset và DSP phù hợp;

• Mức đầu ra đủ cho hàng ghế gần nhưng không cần cạnh tranh với main PA.

Loa coaxial thường được ưu tiên vì tạo nguồn âm gọn, góc phủ tương đối đồng nhất và có thể đặt nằm ngang mà không làm thay đổi quá nhiều đặc tính phủ.

Frontfill có thay được downfill không?

Không phải lúc nào cũng có thể.

Frontfill nằm thấp, rất gần khán giả và thường phục vụ một dải hàng ghế ngắn ngay trước sân khấu.

Downfill nằm cao hơn, hướng xuống từ main array và có thể phục vụ:

• Khu vực gần nhưng sâu hơn;

• Các hàng ghế nằm dưới main;

• Vùng giữa frontfill và hệ thống chính.

Trong một số mặt bằng nhỏ, downfill có thể bao phủ đủ hàng đầu nên không cần frontfill. Nhưng với sân khấu cao, khu vực đứng sát hàng rào hoặc main L/R nằm xa tâm sân khấu, frontfill vẫn có vai trò riêng.

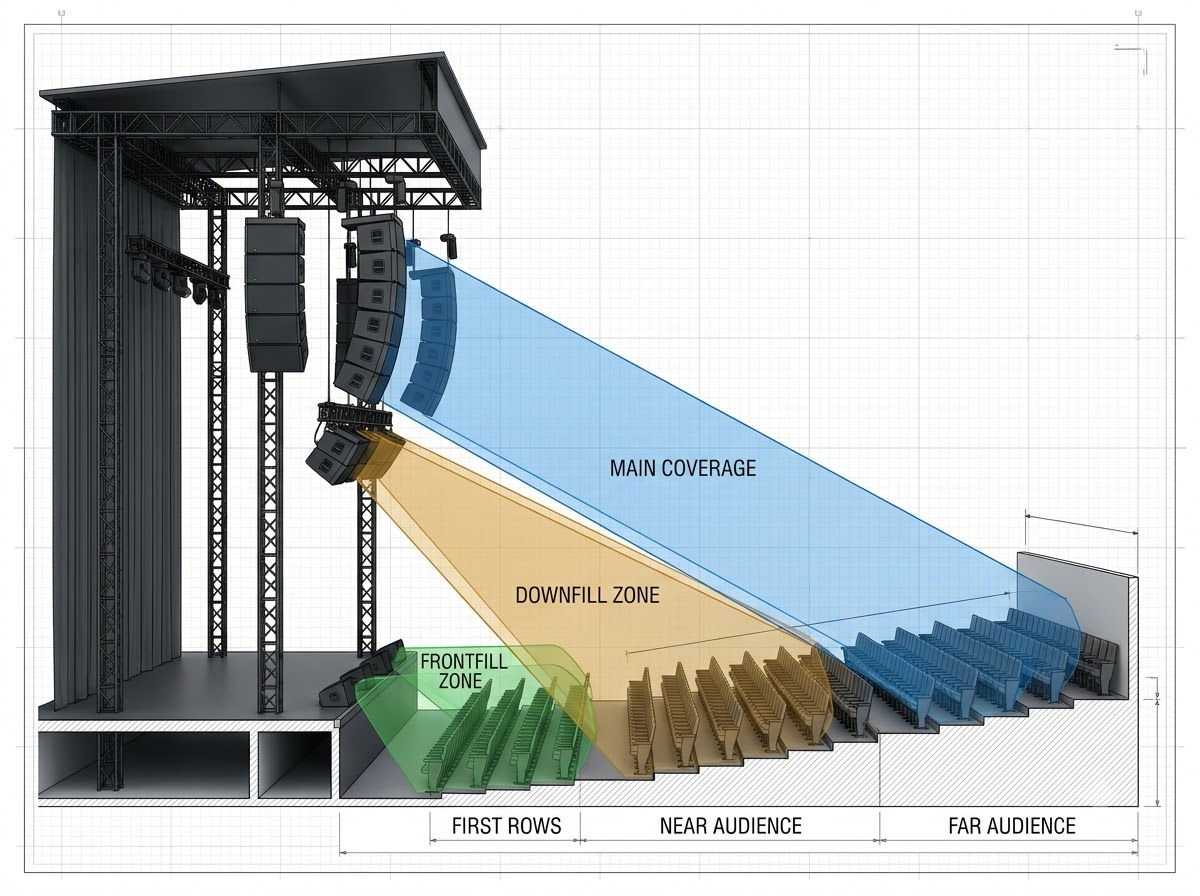

Downfill là gì?

Downfill hoạt động ở vị trí nào?

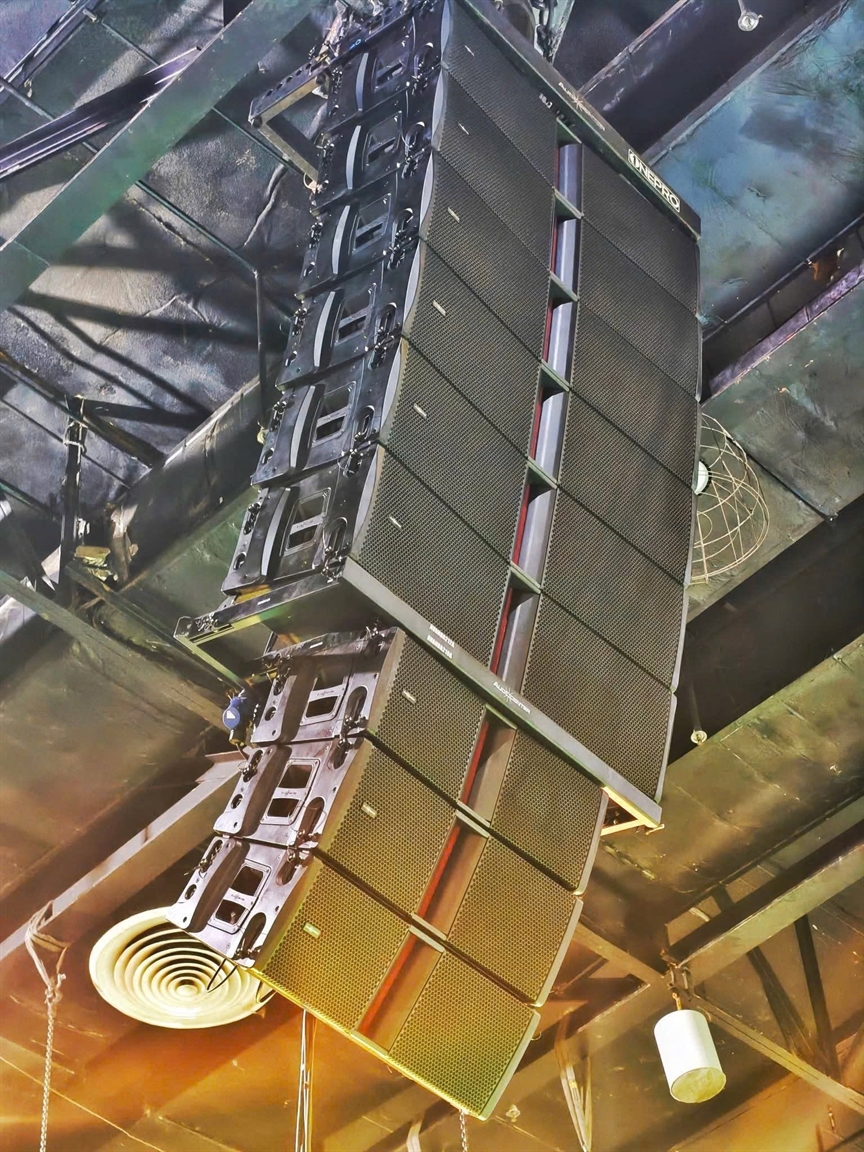

Downfill là loa hoặc nhóm loa được bố trí phía dưới hệ thống main, hướng năng lượng xuống khu vực khán giả gần sân khấu hoặc nằm dưới vùng phủ chính.

Downfill có thể là:

1. Những module ở phần dưới cùng của main line array;

2. Một dòng line array nhỏ hơn được treo dưới mảng loa lớn;

3. Loa point source treo dưới main array;

4. Loa riêng được hướng xuống khu vực thấp hơn.

Tên “downfill” không có nghĩa loa phải chĩa thẳng đứng xuống sàn. Nó có nghĩa cụm loa đảm nhiệm vùng phủ thấp và gần hơn so với phần chính của array.

Downfill có nhất thiết là dòng loa khác main không?

Không.

Có ba phương án phổ biến:

Dùng module cùng dòng với main

Những module dưới cùng của array được mở góc splay lớn hơn để hướng đến vùng gần.

Phương án này giúp:

• Duy trì cùng màu âm;

• Đơn giản hóa amplifier và preset;

• Tạo một mảng cơ khí liền mạch.

Dùng module nhỏ hơn bên dưới main

Một mảng loa lớn có thể dùng module nhỏ hơn hoặc góc phủ rộng hơn ở phía dưới. Ví dụ, dBTechnologies VIO L1610 được thiết kế để có thể treo dưới VIO L212 làm downfill. Hãng cung cấp bộ chuyển đổi cơ khí riêng để ghép hai dòng loa

Dùng point source riêng phía dưới

Không phải mọi downfill đều thuộc mảng line array.

Downfill cần được thiết kế cẩn thận ở điểm nào?

Góc liên kết với main

Nếu góc quá nhỏ, downfill có thể tiếp tục chiếu vượt qua khu vực gần. Nếu góc quá lớn, giữa downfill và phần main phía trên có thể xuất hiện vùng thiếu năng lượng.

Tính tương thích âm học

Khi ghép hai model khác nhau, cần kiểm tra:

• Đáp tuyến phase;

• Góc phủ ngang;

• Vị trí tâm âm học;

• Độ nhạy;

• Preset;

• Crossover;

• Latency;

• Giới hạn mức đầu ra.

Không nên treo một mẫu loa nhỏ bất kỳ dưới line array chỉ vì kích thước vừa với khung cơ khí.

Phần cứng rigging

Mọi adapter, frame, chốt và phụ kiện phải được nhà sản xuất phê duyệt. Khả năng ghép âm học không đồng nghĩa hai thùng loa có thể được tự chế phụ kiện để treo cùng nhau.

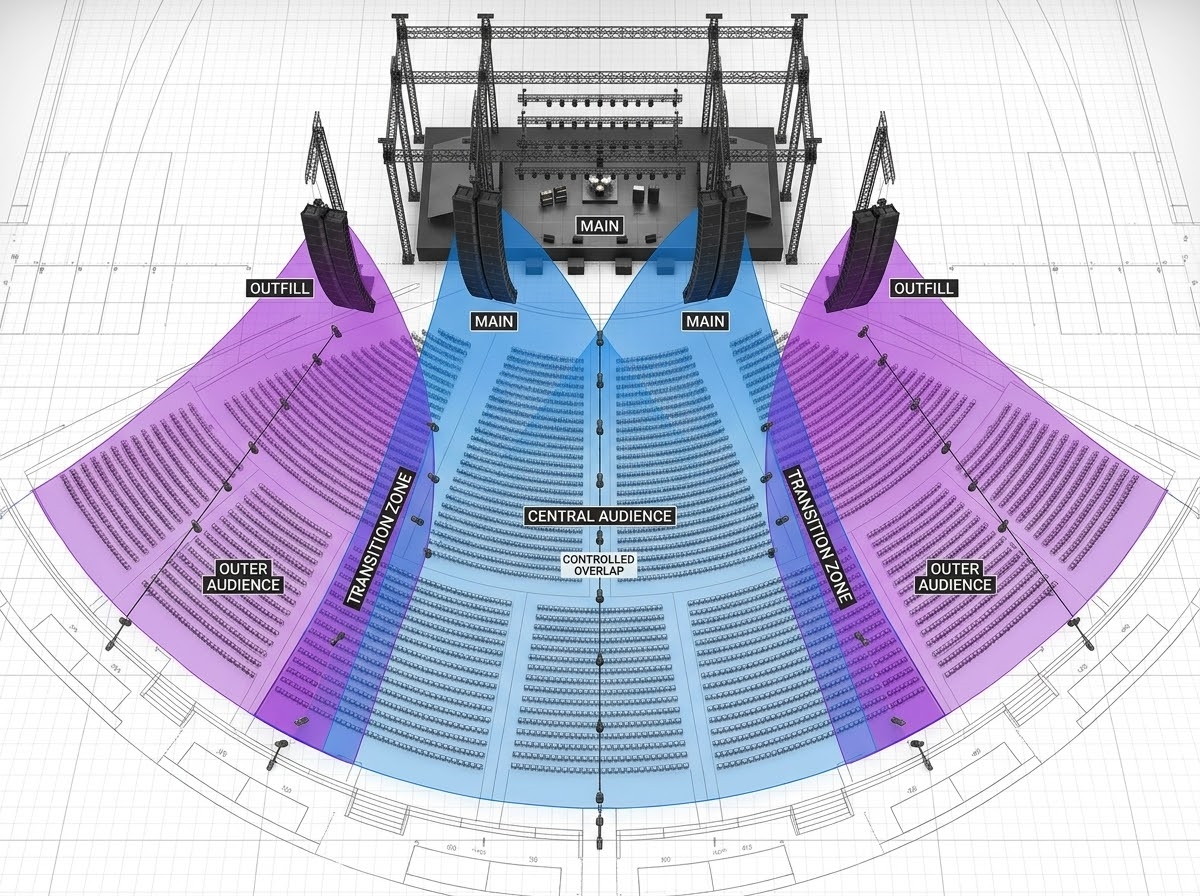

Outfill là gì?

Outfill phục vụ vùng nào?

Outfill là hệ thống loa nằm phía ngoài main PA, thường ở bên trái và bên phải, nhằm mở rộng vùng phủ đến những khán giả nằm ngoài góc phủ ngang của main.

Outfill thường cần trong các không gian:

• Khán giả hình quạt;

• Sân vận động;

• Quảng trường rộng;

• Arena;

• Festival;

• Khu vực VIP lệch một bên;

• Khán đài hai cánh;

• Sân khấu có màn LED hoặc kết cấu che vùng main;

• Không gian có nhiều khu ngồi ngoài trục.

Nếu main L/R chỉ phủ phần trung tâm, outfill sẽ đảm nhiệm những vùng ngoài mép trái – phải mà không yêu cầu main phải xoay rộng đến mức làm mất độ phủ ở giữa.

Outfill thường được đặt ở đâu?

• Bên ngoài main L/R;

• Lùi nhẹ về sau main;

• Nằm ngang main nhưng hướng ra hai bên;

• Treo trên truss riêng;

• Ground stack ở mép sân khấu;

• Trên khán đài hoặc tầng cao;

• Gần khu VIP ngoài vùng phủ.

Vị trí chính xác phải dựa trên mô phỏng. Đặt outfill quá gần main có thể tạo một vùng overlap quá lớn. Đặt quá xa có thể để lại khoảng trống âm thanh giữa hai hệ thống.

Outfill nên dùng góc rộng hay góc hẹp?

Không có một lựa chọn cố định.

Loa góc rộng phù hợp khi:

• Khu vực ngoài trục có chiều ngang lớn;

• Khoảng cách nghe tương đối gần;

• Cần phủ một mặt bằng hình quạt.

Loa góc hẹp phù hợp khi:

• Khu vực cần phủ là một dải dài;

• Outfill phải truyền âm đến xa;

• Cần hạn chế năng lượng quay trở lại vùng main;

• Có nhiều cụm outfill chia theo từng khu vực.

Điều cần quan tâm là ranh giới giữa main và outfill, không phải chọn mẫu loa có góc phủ lớn nhất.

Outfill có cần giống main array không?

Không bắt buộc cùng model, nhưng nên có:

• Màu âm tương thích;

• Đáp ứng phase có thể căn chỉnh;

• Headroom phù hợp;

• Hệ thống preset đồng bộ;

• Khả năng kiểm soát qua cùng nền tảng.

Sidefill là gì?

Nghĩa phổ biến nhất: hệ monitor hai bên sân khấu

Trong live sound, sidefill thường là hệ thống monitor được đặt hai bên sân khấu, hướng vào khu biểu diễn để ca sĩ, ban nhạc hoặc vũ công nghe được chương trình.

Sidefill không phục vụ khán giả như frontfill và outfill.

Một hệ stage sidefill thường bao gồm:

• Loa full-range đầu ra cao;

• Cụm point source;

• Line array ngắn;

• Loa subwoofer;

• Amplifier và DSP riêng;

• Mix riêng từ monitor console.

Sidefill được sử dụng khi:

• Sân khấu quá rộng để wedge riêng lẻ bao phủ;

• Có nhiều vũ công;

• Nghệ sĩ di chuyển liên tục;

• Cần một lớp monitor chung cho toàn sân khấu;

• Một số nghệ sĩ không dùng IEM;

• Cần bổ sung cảm giác dải trầm trên sân khấu.

Sidefill khác loa monitor wedge thế nào?

Wedge monitor

• Phục vụ một hoặc vài nghệ sĩ;

• Đặt dưới sàn;

• Hướng lên người biểu diễn;

• Có thể tạo nhiều mix cá nhân;

• Vùng phủ tương đối hẹp.

Sidefill

• Phục vụ một vùng sân khấu lớn;

• Đặt hai bên;

• Có mức đầu ra và khoảng phủ lớn hơn;

• Thường mang một mix tổng thể;

• Có thể bổ sung subwoofer;

• Dễ làm tăng stage volume nếu dùng quá nhiều.

Sidefill không phải phương án thay thế hoàn toàn cho wedge hoặc IEM. Nó là một lớp monitor bổ sung.

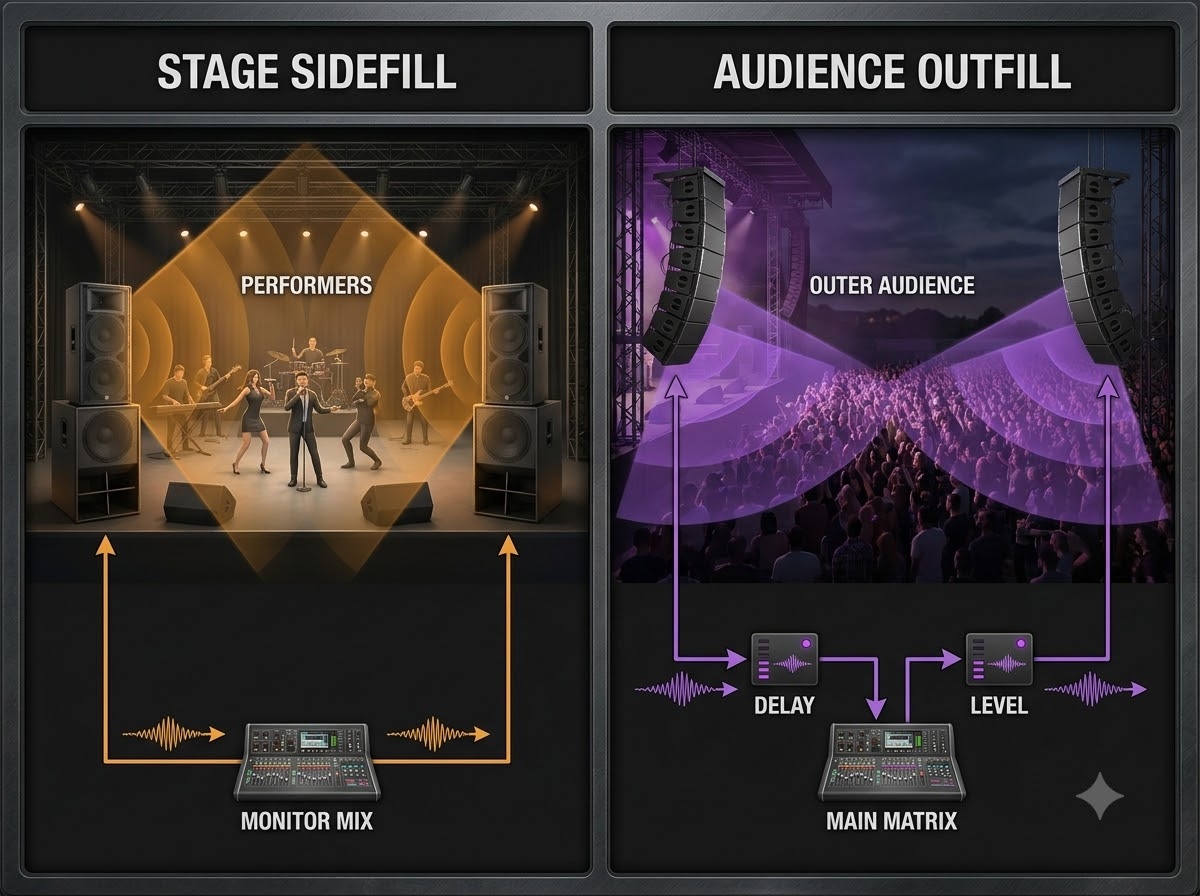

Vì sao thuật ngữ sidefill dễ gây hiểu nhầm?

Trong một số tài liệu dự án, “sidefill” cũng được dùng để mô tả loa phủ khu vực khán giả bên hông. Chẳng hạn, có dự án arena gọi các mảng phụ hai bên main là sidefill, trong khi nhiều dự án khác gọi đúng nhiệm vụ đó là outfill.

Do cách dùng chưa hoàn toàn thống nhất, sơ đồ kỹ thuật nên ghi rõ:

• STAGE SIDEFILL: monitor dành cho nghệ sĩ;

• AUDIENCE OUTFILL: loa phục vụ khán giả ngoài trục;

• BALCONY SIDE FILL: loa phục vụ khu vực khán đài bên;

• SIDE PA: hệ thống khán giả bên hông.

Không nên chỉ ghi “Sidefill L/R” vì kỹ thuật viên FOH và monitor có thể hiểu theo hai nhiệm vụ khác nhau.

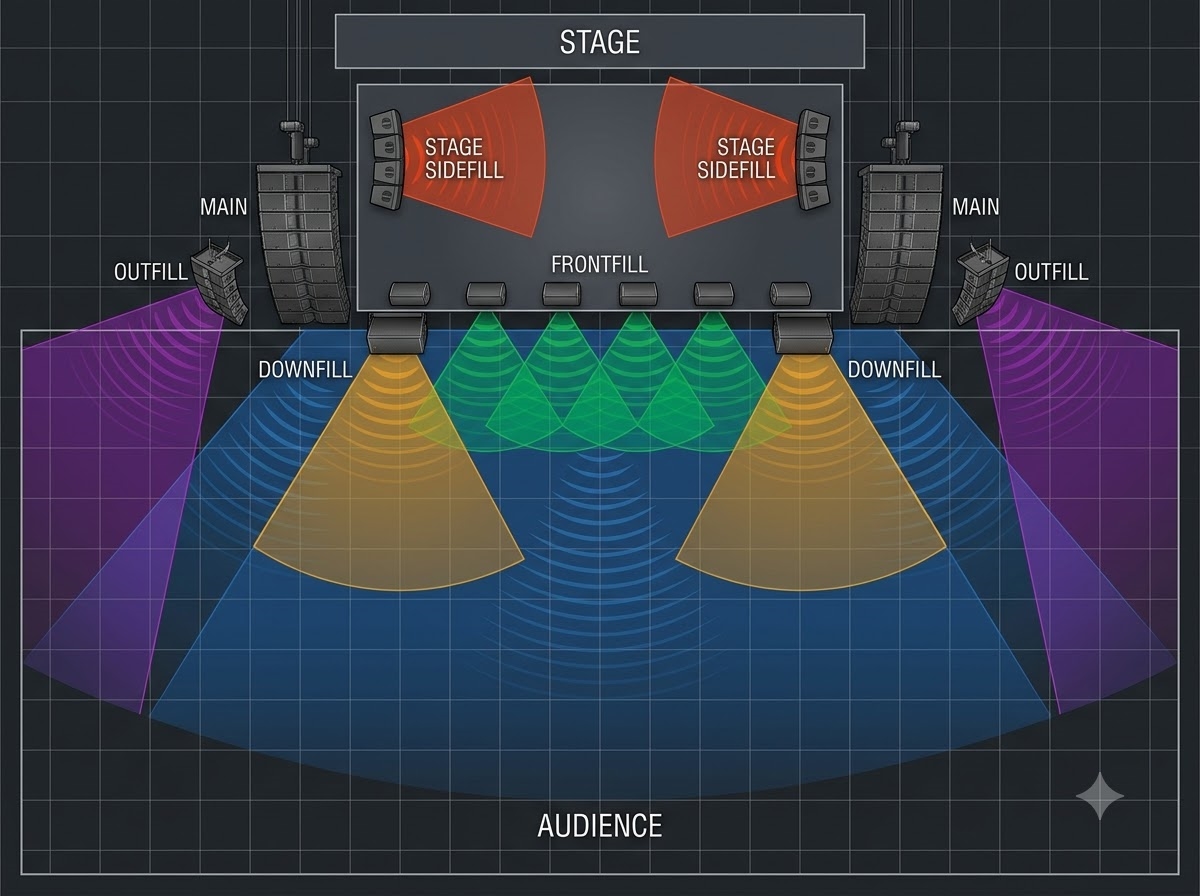

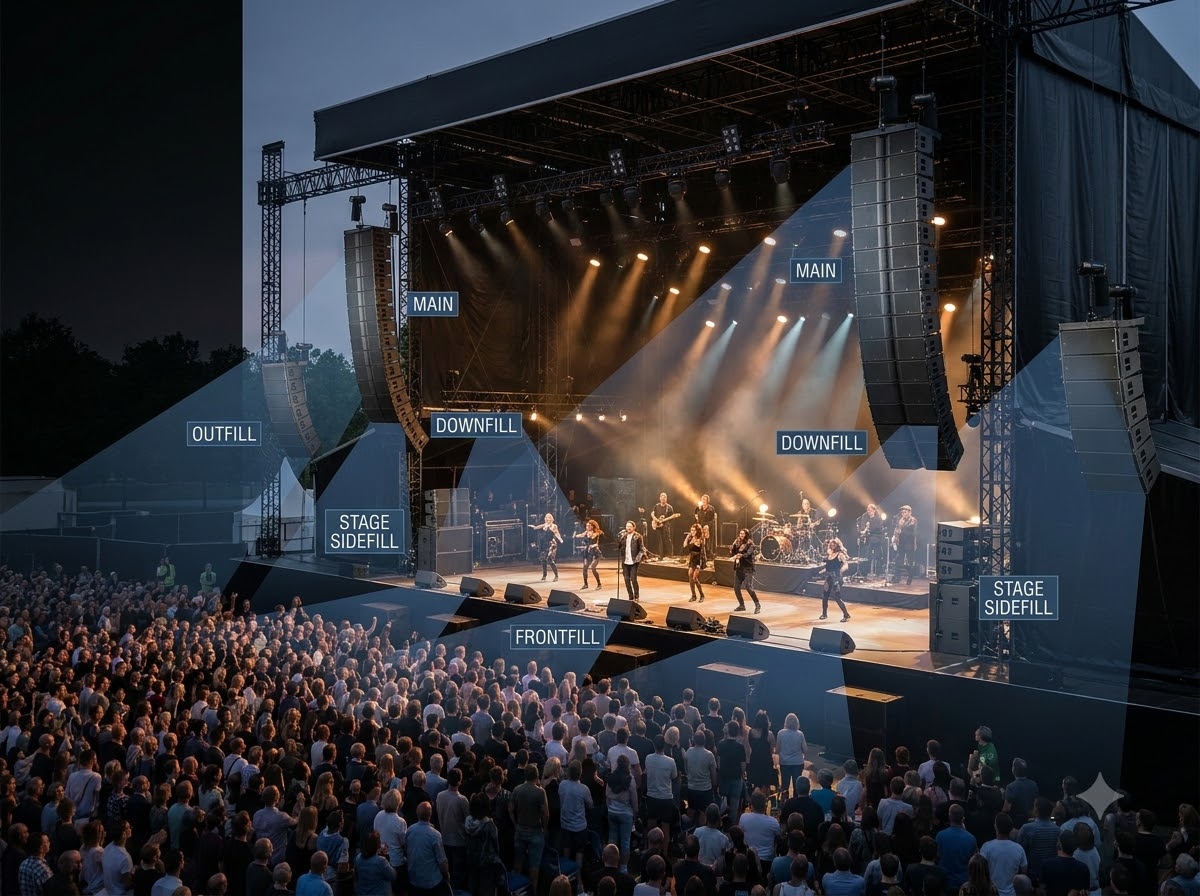

Bốn hệ loa khác nhau thế nào trong một sân khấu thực tế?

Hãy hình dung một sân khấu ngoài trời có main line array L/R:

Hệ main

Bao phủ phần lớn khu vực khán giả trung tâm và các hàng xa.

Downfill

Nằm ở phần dưới mỗi main array, hướng xuống những hàng gần nhưng vẫn nằm trong trục của mảng loa.

Frontfill

Được rải dọc stage lip để phục vụ các hàng sát sân khấu, đặc biệt vùng trung tâm giữa hai main array.

Outfill

Nằm phía ngoài main L/R, hướng đến các khu vực khán giả xa bên trái và bên phải.

Stage sidefill

Nằm phía trong sân khấu, hướng vào nghệ sĩ. Nó nhận mix monitor riêng và không thuộc hệ thống phủ khán giả. Cấu trúc tương tự đã xuất hiện trong nhiều festival lớn. Tại Sequoie Music Park 2025, VIO L1610 được treo dưới VIO L212 làm downfill; các VIO L1610 khác được đặt làm frontfill; còn VIO C15 đảm nhiệm outfill.

Frontfill, downfill và outfill nên nhận tín hiệu từ đâu?

Hệ thống stereo truyền thống

Trong một hệ thống L/R thông thường, các loa phục vụ khán giả thường nhận tín hiệu từ:

Main LR → Matrix riêng → DSP/Amplifier → Fill speaker

Nên có matrix độc lập cho:

• Frontfill;

• Downfill nếu tách khỏi main;

• Outfill trái;

• Outfill phải;

• Under-balcony;

• Delay speaker.

Matrix riêng cho phép điều chỉnh:

• Level;

• Delay;

• EQ;

• Polarity;

• Mute;

• Limiter;

• Routing stereo hoặc mono.

Không nên lấy frontfill từ aux monitor hoặc một bus pre-fader. Khi FOH thay đổi mức của vocal hoặc nhạc cụ, hệ fill dành cho khán giả phải đi theo bản mix chính.

Hệ thống immersive hoặc object-based

Trong hệ thống object-based, từng nguồn âm có thể được phân phối đến frontfill, main, outfill và delay theo vị trí của đối tượng.

Stage sidefill nhận tín hiệu khác

Stage sidefill thường nhận từ:

• Monitor console;

• Monitor bus riêng;

• Mix sân khấu tổng;

• Bus drums/band;

• Talkback;

• Một phần vocal hoặc playback.

Nó không nên mặc định nhận nguyên Main LR, vì nhu cầu của nghệ sĩ khác với bản mix dành cho khán giả.

Cách căn delay cho loa fill

Vì sao phải căn delay?

Một loa fill thường nằm gần người nghe hơn main PA. Nếu cả hai phát đồng thời, tín hiệu từ fill có thể đến trước.

Khi fill đến quá sớm và quá lớn:

• Hình ảnh âm thanh bị kéo về chiếc loa fill;

• Vocal có cảm giác phát từ mép sân khấu hoặc bên hông;

• Main và fill tạo comb filtering;

• Âm sắc thay đổi khi khán giả di chuyển;

• Vùng overlap trở nên lớn hơn dự kiến.

Delay được dùng để làm thời gian đến của fill phù hợp hơn với main hoặc với vị trí nguồn âm trên sân khấu.

Công thức delay khởi điểm

Tại một điểm tham chiếu trong vùng overlap:

Delay fill = (Khoảng cách main – Khoảng cách fill) ÷ 343 × 1.000

Trong đó:

• Khoảng cách tính bằng mét;

• Delay tính bằng mili giây;

• 343 m/s là tốc độ âm thanh gần đúng.

Có thể ghi nhớ:

1 mét chênh lệch khoảng cách tương đương khoảng 2,92 ms.

Ví dụ:

• Main cách điểm đo 18 m;

• Frontfill cách điểm đo 3 m;

• Chênh lệch là 15 m;

• Delay hình học khởi điểm khoảng 43,7 ms.

Nhưng đây chưa phải giá trị cuối cùng. Latency DSP, preset, filter và vị trí tâm âm học của từng loa đều có thể làm kết quả thay đổi.

Nên căn tại vị trí nào?

Không căn delay ngay trước một chiếc frontfill hoặc đứng hoàn toàn trong vùng main.

Điểm tham chiếu nên nằm:

• Trong vùng main và fill cùng có mức đáng kể;

• Gần ranh giới nhiệm vụ giữa hai hệ thống;

• Ở độ cao tai khán giả;

• Không sát tường hoặc bề mặt phản xạ;

• Không nằm tại một vị trí triệt bất thường.

Với outfill, điểm đo nằm gần đường nối giữa vùng main và vùng outfill.

Với frontfill, điểm đo thường nằm ở một hàng ghế mà main bắt đầu có mức đủ lớn nhưng frontfill vẫn còn đóng góp.

Đo bằng công cụ nào?

Hệ thống đo hai kênh như Smaart có thể hiển thị:

• Magnitude;

• Phase;

• Coherence;

• Live impulse response;

• Thời gian đến.

Những dữ liệu này giúp kỹ thuật viên đo riêng main, đo riêng fill và kiểm tra trạng thái cộng của hai hệ thống thay vì chỉ căn bằng thước.

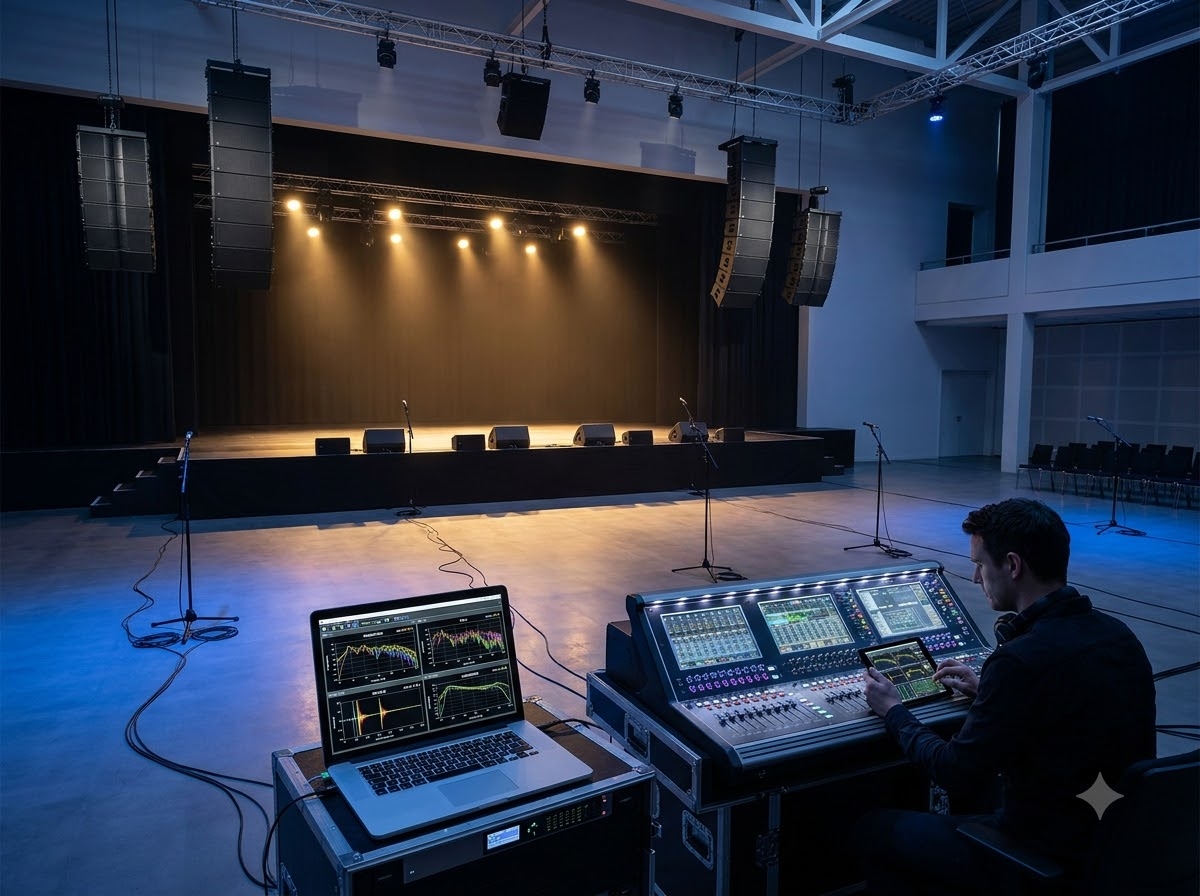

Quy trình tuning frontfill, downfill và outfill

Bước 1: Hoàn thiện main PA trước

Trước khi bật fill, cần hoàn thiện:

• Vị trí main;

• Góc nghiêng;

• Splay angle;

• Preset;

• Crossover;

• Level;

• Phase nội bộ;

• Sub–main alignment.

Không dùng fill để che một main array đang đặt sai góc.

Bước 2: Đo main riêng tại vùng fill

Đo tại vùng mục tiêu để biết:

• Main đang thiếu bao nhiêu level;

• Dải tần nào đang thiếu;

• Main đến lúc nào;

• Độ rõ có đạt yêu cầu không;

• Vấn đề đến từ mức hay từ vật cản.

Có trường hợp main chỉ thiếu 3–4 dB và có thể giải quyết bằng điều chỉnh góc. Không phải mọi vùng nghe chưa đều đều cần thêm loa.

Bước 3: Mở riêng loa fill

Kiểm tra:

• Đúng output;

• Đúng preset;

• Đúng polarity;

• Đúng hướng loa;

• Không có limiter hoạt động;

• Không có EQ hoặc delay từ show file cũ;

• Các loa cùng nhóm có mức tương đương.

Bước 4: Đặt level phù hợp

Loa fill phải đủ nghe trong vùng nhiệm vụ nhưng không được trở thành nguồn âm nổi bật.

Một frontfill được đặt đúng thường cho cảm giác:

• Vocal rõ hơn;

• Hình ảnh vẫn gắn với sân khấu;

• Khi tắt frontfill, khán giả nhận thấy thiếu độ rõ;

• Khi bật lại, người nghe không lập tức chỉ ra vị trí chiếc loa.

Không có một quy tắc cố định rằng fill phải thấp hơn main 3 dB hay 6 dB. Mức phù hợp phụ thuộc khoảng cách, góc phủ và target SPL của từng khu vực.

Bước 5: Đặt delay khởi điểm

Tính theo chênh lệch khoảng cách hoặc dùng impulse response.

Sau đó tinh chỉnh bằng phép đo và nghe thực tế.

Bước 6: Kiểm tra phase trong vùng overlap

Không cần làm hai đường phase trùng nhau trên toàn bộ phổ tần.

Hãy tập trung vào dải mà cả main và fill có mức đáng kể, thường là phần:

• Low-mid;

• Mid;

• Presence;

• Dải vocal quan trọng.

Nếu hai loa có thiết kế và preset quá khác nhau, chỉ delay có thể không làm phase đồng đều trên toàn dải. Giải pháp tốt hơn thường là:

• Giảm overlap;

• Chọn loa cùng họ sản phẩm;

• Điều chỉnh hướng;

• Đổi crossover;

• Dùng preset tích hợp chính hãng.

Bước 7: EQ để đồng nhất âm sắc

Sau khi vị trí, level và delay đã đúng, mới cân nhắc EQ.

EQ fill có thể cần để:

• Giảm low-mid do đặt gần sàn;

• Bù ảnh hưởng của stage lip;

• Đồng nhất màu âm với main;

• Giảm dải cao khi khán giả ngồi quá gần;

• Loại bỏ vùng dưới băng thông cần thiết.

Không nên dùng EQ để sửa một vùng triệt do hai loa chồng lấn sai thời gian.

Bước 8: Kiểm tra từng vùng giao nhau

Đối với frontfill dài theo sân khấu, cần kiểm tra:

• Chính giữa;

• Giữa hai loa frontfill;

• Gần main trái;

• Gần main phải;

• Khu vực trước cụm sub;

• Hàng thứ nhất;

• Hàng cuối vùng frontfill.

Đối với outfill, kiểm tra:

• Trục main;

• Đường nối main–outfill;

• Trục outfill;

• Mép ngoài khán giả;

• Khu VIP;

• Vùng phía sau outfill.

Bước 9: Walk test bằng nội dung chương trình

Sau phép đo, dùng:

• Vocal;

• Nhạc có kick và bass;

• Nhạc cụ acoustic;

• Lời nói;

• Nội dung stereo.

Quan sát xem hình ảnh âm thanh có dịch chuyển đột ngột khi đi từ vùng này sang vùng khác hay không.

Có nên phát bass qua frontfill và outfill?

Không có cấu hình áp dụng chung.

Frontfill

Frontfill thường nằm gần cụm subwoofer nên dải trầm tại hàng đầu có thể đã đủ.

Khi đó, HPF frontfill có thể giúp:

• Tăng headroom;

• Giảm giao thoa low-frequency;

• Giảm rung sân khấu;

• Giữ vocal rõ hơn;

• Hạn chế limiter hoạt động.

Nhưng đặt HPF quá cao có thể làm frontfill nghe mỏng và khiến hàng đầu cảm nhận vocal tách rời khỏi nhạc.

Downfill

Nếu downfill thuộc cùng main array, nó thường hoạt động theo preset và băng thông của hệ thống chính. Không nên tự ý đặt crossover khác khi chưa có hướng dẫn của nhà sản xuất.

Outfill

Outfill có thể cần băng thông rộng hơn frontfill vì nó phục vụ một khu vực lớn, đôi khi nằm xa sub array hoặc ngoài vùng low-frequency chính. Tuy nhiên, việc đưa quá nhiều bass vào outfill có thể tạo thêm một nguồn sub ngoài ý muốn. Phải kiểm tra tương tác với hệ thống sub và main.

Stage sidefill

Stage sidefill thường cần dải trầm rõ hơn loa fill khán giả, đặc biệt khi phục vụ drummer, bassist hoặc vũ công. Một hệ sidefill có thể dùng full-range trên subwoofer riêng. Sub của sidefill là một phần hệ monitor, không nên tự động được ghép chung với sub khán giả nếu chưa phân tích phase và vùng phát.

Những thuật ngữ liên quan dễ nhầm

Infill

Tên chung cho loa lấp một vùng giữa các hệ thống chính. Frontfill là một loại infill cụ thể.

Center fill

Loa phục vụ khu vực giữa hai main L/R, nơi stereo main có thể cách quá xa nhau. Center fill có thể nằm ở stage lip nhưng không đồng nghĩa mọi frontfill đều là center fill.

Under-balcony fill

Loa đặt dưới ban công để phục vụ khu vực bị phần ban công che khỏi main.

Delay fill

Loa đặt xa sân khấu, phát trễ để hỗ trợ khán giả ở cuối khu vực.

Delay fill khác outfill:

• Delay fill giải quyết khoảng cách xa;

• Outfill giải quyết vùng ngoài góc phủ ngang;

• Một loa có thể đồng thời là delay và outfill nếu vừa nằm xa vừa nằm lệch bên.

Near fill

Tên gọi rộng cho loa phục vụ khu vực gần. Nó có thể là frontfill hoặc downfill tùy vị trí.

Những sai lầm thường gặp khi dùng hệ loa fill

Gọi mọi loa bên hông là sidefill

Nếu loa phục vụ khán giả, tên “outfill” thường rõ nghĩa hơn.

Hãy ghi cụ thể trên patch và sơ đồ để tránh kỹ thuật viên monitor điều khiển nhầm hệ thống khán giả.

Cho tất cả frontfill dùng cùng một delay

Với sân khấu dài, khoảng cách từ main đến từng frontfill có thể khác nhau đáng kể.

Nếu có đủ output DSP, chia frontfill thành nhiều nhóm giúp:

• Căn thời gian chính xác hơn;

• Điều chỉnh level theo từng vùng;

• Hạn chế kéo hình ảnh về một loa;

• Kiểm soát stereo tốt hơn.

Trong hệ object-based, mỗi vị trí loa có thể sử dụng output và thuật toán level/delay riêng.

Mở frontfill quá lớn

Khán giả hàng đầu nghe rõ hơn nhưng cảm giác vocal phát ra từ dưới chân ca sĩ.

Frontfill phải hỗ trợ localization, không được giành vai trò nguồn chính.

Dùng outfill để tăng âm lượng toàn bộ hệ thống

Outfill chỉ phục vụ vùng ngoài main. Nếu quay nó vào giữa quá nhiều, vùng overlap sẽ trở thành một điểm nóng.

Dùng fill để sửa main đặt sai góc

Nếu main bỏ sót một khu vực lớn do góc treo không đúng, nên sửa thiết kế main trước khi bổ sung thêm loa.

Đảo polarity theo cảm tính

Nút Ø không phải nút “làm loa fill cộng tốt hơn”.

Cần kiểm tra wiring, preset, thời gian đến và phase trước khi thay đổi polarity.

Dùng loa bất kỳ vì kích thước vừa chỗ đặt

Loa cần được chọn theo:

• Góc phủ;

• Headroom;

• Đáp ứng ngoài trục;

• Tính tương thích âm học;

• Phụ kiện rigging;

• Điều kiện môi trường.

Để stage sidefill phát quá nhiều ra khán giả

Sidefill có thể làm tăng:

• Tiếng lọt sân khấu;

• Comb filtering với main;

• Feedback;

• Mức âm không kiểm soát tại cánh sân khấu;

• Độ đục của broadcast mix.

Nên hướng sidefill vào vùng nghệ sĩ và hạn chế năng lượng đi qua miệng sân khấu.

Chỉ tuning tại FOH

FOH thường không nằm trong vùng frontfill hoặc downfill.

Kỹ thuật viên phải đo và nghe ngay tại khu vực mà từng hệ fill phục vụ.

Không lưu hồ sơ

Sau khi hoàn thiện, cần ghi lại:

• Model loa;

• Vị trí;

• Góc hướng;

• Output DSP;

• Delay;

• Polarity;

• EQ;

• HPF;

• Level;

• Điểm đo;

• Khu vực phục vụ.

Checklist thiết kế hệ thống loa fill

Frontfill

• Hàng đầu có nằm dưới main không?

• Stage lip có che đường truyền không?

• Có cần center fill không?

• Loa có cản tầm nhìn không?

• Góc phủ có chồng quá nhiều với loa bên cạnh không?

• Có cần chia nhiều matrix không?

• Delay đã căn theo main chưa?

• HPF đã được kiểm tra với sub chưa?

Downfill

• Main array có đủ góc phủ xuống vùng gần không?

• Module downfill có tương thích main không?

• Adapter và rigging có được hãng phê duyệt không?

• Góc splay đã mô phỏng chưa?

• Vùng chuyển tiếp với main có liền không?

• Downfill có chồng quá nhiều với frontfill không?

Outfill

• Khu vực nào nằm ngoài main?

• Outfill có tạo điểm nóng tại vùng giao không?

• Cần góc rộng hay góc hẹp?

• Có cần outfill treo và ground outfill riêng không?

• Delay và level đã căn tại đường giao với main chưa?

• Mép ngoài khán giả có đủ SPL không?

Stage sidefill

• Hệ thống phục vụ nghệ sĩ nào?

• Có cần subwoofer không?

• Nhận mix nào từ monitor console?

• Vị trí có chiếu vào vùng nhạy của micro không?

• Có làm tăng stage volume quá nhiều không?

• Có phát đáng kể ra khu vực khán giả không?

• Có cần kết hợp với wedge hoặc IEM không?

Kết luận: Mỗi loa fill phải có một vùng nhiệm vụ rõ ràng

Frontfill, downfill, outfill, sidefill là gì? Có thể ghi nhớ bằng bốn dòng:

Frontfill phục vụ khán giả sát phía trước sân khấu.
Downfill hướng âm từ hệ main xuống vùng khán giả gần và thấp hơn.
Outfill mở rộng vùng phủ đến các khu vực ngoài mép trái – phải.
Sidefill thường là hệ monitor phủ rộng dành cho nghệ sĩ trên sân khấu.

Điểm quan trọng hơn tên gọi là mỗi hệ loa phải được xác định rõ:

• Phục vụ ai;

• Phục vụ khu vực nào;

• Đặt ở đâu;

• Nhận tín hiệu từ bus nào;

• Căn delay với hệ thống nào;

• Có cần toàn dải hay không;

• Mức âm bao nhiêu là đủ;

• Vùng overlap nằm ở đâu.

Một hệ thống loa fill tốt thường không làm người nghe chú ý đến từng chiếc loa. Nó chỉ khiến âm thanh giữ được độ rõ, mức tương đối đồng đều và hình ảnh ổn định khi khán giả di chuyển từ khu vực này sang khu vực khác.

Tư vấn hệ thống loa fill tại CK Audio

CK Audio cung cấp giải pháp âm thanh sân khấu sự kiện chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, venue và đơn vị rental.

Khách hàng được hỗ trợ:

• Phân tích bản vẽ và vùng phủ khán giả;

• Tư vấn main line array, frontfill, downfill và outfill;

• Thiết kế stage sidefill và hệ thống monitor;

• Lựa chọn loa, subwoofer, amplifier và DSP đồng bộ;

• Mô phỏng góc phủ trước khi triển khai;

• Thiết lập matrix, delay, polarity, EQ và limiter;

• Đo magnitude, phase, coherence và impulse response;

• Xây dựng preset theo từng cấu hình rental;

• Hỗ trợ đào tạo kỹ thuật viên vận hành;

• Chiết khấu cao cho dự án và đơn vị rental;

• Cung cấp đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc minh bạch, thuận lợi khi nghiệm thu và tham gia các gói thầu quy mô lớn.
