Trước hết, “bắt buộc” cần được hiểu cho đúng

Không phải mọi chương trình có một hoặc hai micro không dây đều bị pháp luật bắt buộc phải thuê riêng một RF coordinator.

Cần phân biệt hai lớp yêu cầu:

• Yêu cầu pháp lý: thiết bị phải hoạt động trong dải tần, công suất và điều kiện kỹ thuật được phép tại quốc gia triển khai.

• Yêu cầu vận hành: khi số kênh wireless tăng, xuất hiện nhiều thương hiệu, IEM, intercom hoặc nhiều đơn vị cùng dùng thiết bị, một kế hoạch RF tổng thể gần như trở thành điều kiện để chương trình vận hành ổn định.

Thương hiệu Sennheiser mô tả frequency coordinator hoặc RF manager là người tập hợp nhu cầu của các bên, tính toán và cấp phát tần số, giám sát nhiễu, xử lý sự cố và quản lý toàn bộ hoạt động RF trước cũng như trong sự kiện. Đây là vai trò vận hành do ban tổ chức hoặc đơn vị quản lý venue chỉ định, không đồng nghĩa mọi hệ thống nhỏ đều có một nghĩa vụ pháp lý giống nhau.

Vì vậy, cách diễn đạt chính xác hơn là:

RF coordination không phải lúc nào cũng là thủ tục pháp lý bắt buộc, nhưng ngày càng trở thành yêu cầu kỹ thuật bắt buộc đối với hệ thống không dây nhiều kênh và chương trình không được phép xảy ra gián đoạn.

RF coordination là gì?

RF coordination, hay phối hợp và điều phối tần số vô tuyến, là quá trình lập kế hoạch để tất cả thiết bị không dây tại một địa điểm có thể hoạt động cùng nhau mà hạn chế tối đa xung đột tần số.

Một quy trình RF coordination đầy đủ thường bao gồm:

1. Kiểm tra dải tần được phép sử dụng;

2. Lập danh sách toàn bộ thiết bị RF;

3. Xác định phạm vi tuning của từng model;

4. Phân chia thiết bị theo từng RF zone;

5. Quét phổ tần tại địa điểm;

6. Loại trừ các tần số đang bị chiếm dụng;

7. Tính khoảng cách kênh và sản phẩm intermodulation;

8. Phân bổ tần số chính;

9. Tạo tần số dự phòng;

10. Đồng bộ tần số đến thiết bị;

11. Kiểm tra vùng phủ bằng walk test;

12. Theo dõi RF trong suốt chương trình;

13. Lưu báo cáo để tái sử dụng và truy vết sự cố.

Các phần mềm chuyên dụng như Wireless Workbench có thể sử dụng dữ liệu scan để phân tích, tính toán, phân bổ và triển khai tần số; đồng thời theo dõi mức RF, pin, cảnh báo nhiễu và trạng thái thiết bị theo thời gian thực. Sennheiser WSM cũng có chức năng tính các tần số không bị xung đột intermodulation và hiển thị những sản phẩm xuyên điều chế được dự đoán.

RF coordination không chỉ là “tìm một tần số còn trống”

Đây là điểm khác biệt quan trọng nhất.

Một receiver có thể quét và tìm được tần số đang ít năng lượng tại thời điểm đó. Nhưng tần số này chưa chắc:

• Tương thích với các micro khác;

• Tương thích với bộ phát IEM;

• Tránh được intermodulation;

• Không nằm sát một kênh truyền hình hoặc nguồn phát khác;

• Còn sạch khi tất cả bộ phát được bật;

• Còn sạch khi bên truyền hình, báo chí hoặc nghệ sĩ khách mang thêm thiết bị đến;

• Có tần số thay thế nếu nhiễu xuất hiện giữa chương trình.

RF coordination không tìm từng tần số độc lập. Nó tạo ra một tập tần số tương thích, trong đó mỗi lựa chọn được xem xét trong mối quan hệ với toàn bộ hệ thống.

Vì sao RF coordination ngày càng trở thành việc bắt buộc?

1. Phổ RF là tài nguyên dùng chung

Micro không dây và hệ thống IEM không hoạt động trong một “làn đường riêng” được dành độc quyền cho âm thanh sân khấu.

Tùy quốc gia và địa điểm, các hệ thống chuyên nghiệp có thể phải chia sẻ phổ với:

• Truyền hình mặt đất;

• Mạng di động;

• Thiết bị phát thanh;

• Hệ thống liên lạc;

• Thiết bị của những venue lân cận;

• Đơn vị truyền hình và báo chí;

• Sân khấu khác trong cùng festival;

• Micro và IEM của các đoàn nghệ sĩ;

• Các nguồn phát không được khai báo.

Phổ khả dụng thay đổi theo vị trí. Một tập tần số hoạt động tốt tại Hà Nội chưa chắc dùng được nguyên trạng tại Đà Nẵng, TP.HCM hoặc một địa điểm nằm gần trạm phát sóng. Sennheiser cũng lưu ý phổ UHF khả dụng cho micro và IEM thay đổi đáng kể theo địa điểm, trong khi các sự kiện tạm thời phải xử lý nhu cầu của nhiều đơn vị chỉ cùng xuất hiện trong một khoảng thời gian ngắn.

2. Số lượng thiết bị không dây trong một chương trình đã tăng rõ rệt

Một chương trình trước đây có thể chỉ sử dụng:

• Hai micro MC;

• Hai micro ca sĩ;

• Một bộ micro nhạc cụ.

Hiện nay, một chương trình chuyên nghiệp có thể gồm:

• Micro cầm tay cho MC và ca sĩ;

• Bodypack cho nhạc cụ;

• Headset và lavalier;

• IEM cho từng nghệ sĩ;

• IFB cho đạo diễn hoặc người dẫn;

• Wireless intercom;

• Micro dự phòng;

• Kênh truyền hình và báo chí;

• Camera link;

• Hệ thống của đoàn nghệ sĩ khách;

• Thiết bị ở sân khấu phụ.

Vấn đề không chỉ nằm ở tổng số kênh. Độ phức tạp còn tăng khi thiết bị đến từ nhiều thế hệ, nhiều hãng và nhiều khoảng tuning khác nhau. Một nhóm tần số được nhà sản xuất tính sẵn có thể phù hợp với vài thiết bị cùng dòng, nhưng không còn đủ khi hệ thống trộn micro analog, micro digital, IEM và thiết bị của thương hiệu khác.

3. Intermodulation không thể được nhận biết chỉ bằng cách nhìn tần số trống

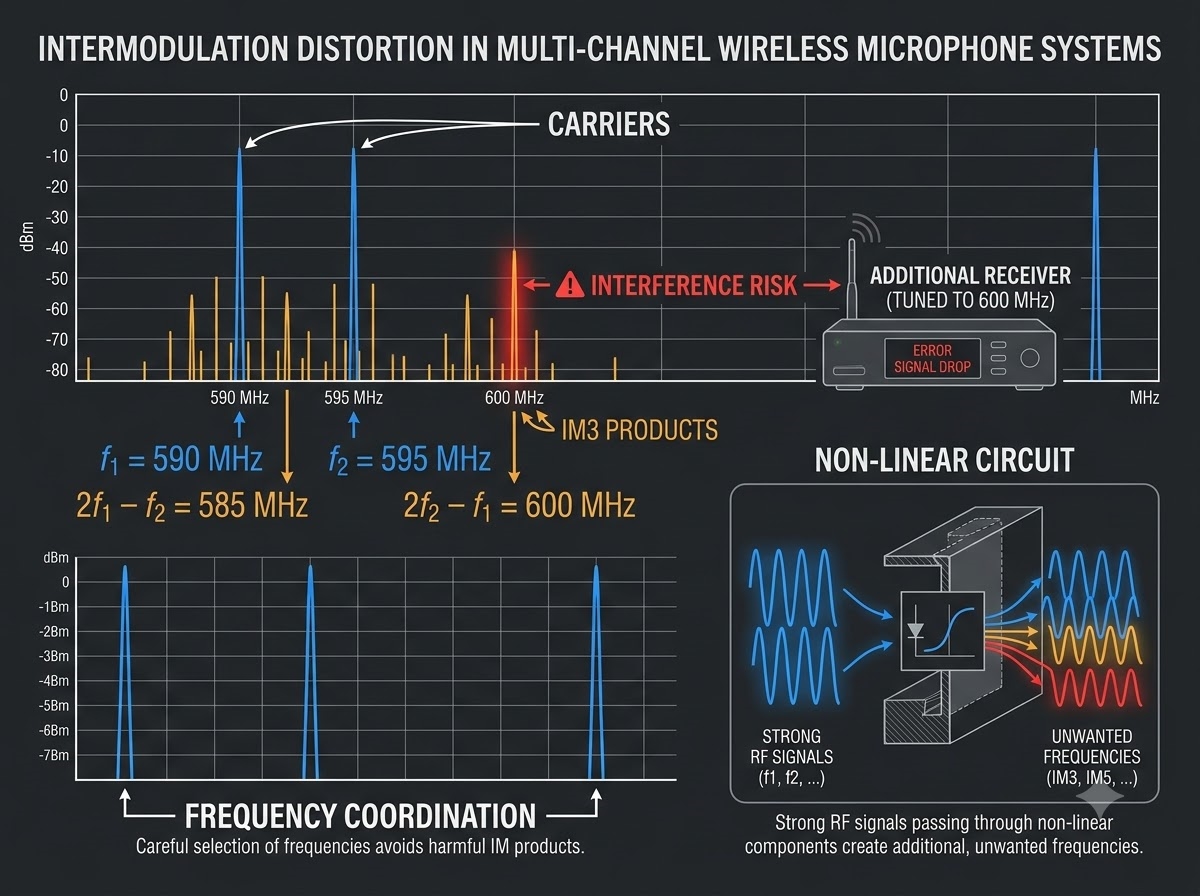

Intermodulation, hay xuyên điều chế, xuất hiện khi nhiều tín hiệu RF đi qua các mạch phi tuyến ở đầu ra bộ phát, đầu vào receiver hoặc amplifier RF, từ đó tạo ra những tần số ngoài ý muốn.

Với hai tần số phát là f1 ​ và f2​, hai sản phẩm bậc ba thường được quan tâm là:

2f₁ – f₂
2f₂ – f₁

Ví dụ, với hai carrier 590 MHz và 595 MHz, các sản phẩm bậc ba có thể xuất hiện tại 585 MHz và 600 MHz. Một receiver khác được đặt đúng vào một trong các tần số này có nguy cơ chịu nhiễu dù vị trí đó ban đầu có vẻ trống.

Đáng chú ý, intermodulation không phải hiện tượng “hai sóng va nhau trong không khí rồi tự sinh tần số”. Các sản phẩm mới thường phát sinh trong những tầng mạch phi tuyến, đặc biệt khi bộ phát có công suất cao được đặt quá gần nhau hoặc receiver bị một tín hiệu mạnh làm quá tải.

Với ba bộ phát hoạt động đồng thời, có thể xuất hiện sáu sản phẩm bậc ba và ba sản phẩm bậc năm nằm trong dải quan tâm. Khi số bộ phát tăng, số quan hệ intermodulation cần tính tăng rất nhanh và gần như không thể xử lý đáng tin cậy bằng phép tính thủ công.

Đó là lý do một tần số “không có đài phát” vẫn có thể trở thành lựa chọn không an toàn.

4. IEM làm bài toán RF phức tạp hơn micro không dây

Với micro không dây:

• Bộ phát nằm trên người nghệ sĩ;

• Receiver thường tập trung tại rack;

• Tín hiệu di chuyển từ sân khấu về antenna thu.

Với IEM:

• Bộ phát thường tập trung tại rack;

• Bodypack receiver nằm trên người nghệ sĩ;

• Tín hiệu truyền từ antenna phát ra sân khấu.

Khi nhiều bộ phát IEM được đặt gần nhau, chúng phải được tính như những nguồn RF chủ động có khả năng tạo intermodulation và ảnh hưởng tới đầu vào của hệ thống thu micro. Antenna combiner được sử dụng để gộp nhiều bộ phát IEM vào một antenna phát chung, giảm số antenna trong rack và hỗ trợ giảm intermodulation cũng như dropout do multipath so với việc để nhiều antenna phát hoạt động cạnh nhau.

Nếu kỹ thuật viên chỉ phối tần micro nhưng bỏ qua IEM, kế hoạch RF chưa thể xem là hoàn chỉnh.

5. Mỗi đoàn nghệ sĩ và đơn vị sản xuất có thể mang tần số riêng

Tại festival, concert, lễ trao giải hoặc chương trình truyền hình, thiết bị RF có thể đến từ:

• Ban tổ chức;

• Đơn vị âm thanh;

• Đơn vị truyền hình;

• Ban nhạc;

• Nghệ sĩ khách;

• Nhà cung cấp intercom;

• Đội quay phim;

• Báo chí;

• Sân khấu phụ;

• Venue lân cận.

Nếu mỗi bên tự bật thiết bị trên một tần số riêng mà không báo cho RF manager, những hệ thống vốn hoạt động tốt khi thử riêng có thể trở nên không ổn định khi cùng lên sóng.

Vì vậy, frequency coordinator không chỉ vận hành phần mềm. Người này còn phải:

• Thu thập yêu cầu;

• Phân quyền sử dụng phổ;

• Khóa kế hoạch tần số;

• Kiểm tra thiết bị khách;

• Xác nhận thời điểm bật RF;

• Theo dõi những thay đổi trong lịch biểu diễn;

• Ngăn người dùng tự ý chọn lại tần số.

6. Thiết bị sân khấu khác cũng có thể làm môi trường RF xấu đi

Micro và IEM không phải những thiết bị duy nhất có khả năng tạo năng lượng RF hoặc nhiễu điện từ. Trong hướng dẫn quét tần số, Shure khuyến nghị tắt các bộ phát thuộc hệ thống đang chuẩn bị, đồng thời bật những thiết bị có thể gây nhiễu trong chương trình như hệ thống wireless khác, máy tính, màn hình LED lớn và bộ xử lý hiệu ứng để phép scan phản ánh môi trường vận hành sát thực tế hơn.

Một màn hình LED không nhất thiết phát đúng một carrier giống micro. Tuy nhiên, nguồn điện, bộ điều khiển, cáp tín hiệu hoặc bộ chuyển đổi có thể nâng noise floor hoặc tạo những vùng phổ cần tránh. Đây là lý do scan trong nhà kho không thể thay thế scan tại venue sau khi hệ thống sản xuất đã được lắp đặt.

7. Yêu cầu pháp lý không thể bị bỏ qua

Tại Việt Nam, Cục Tần số vô tuyến điện hướng dẫn rằng micro không dây phải hoạt động trong các dải được phép và đáp ứng điều kiện kỹ thuật áp dụng.

Theo hướng dẫn công bố ngày 8/5/2025, có cập nhật theo Thông tư số 01/2025/TT-BKHCN, các dải được nêu gồm:

• 40,66–40,70 MHz;

• 87–108 MHz;

• 182,025–182,975 MHz;

• 217,025–217,975 MHz;

• 218,025–218,475 MHz;

• 470–694 MHz;

• 1795–1800 MHz.

Cần hiểu rằng:

• Receiver có khả năng tuning đến một tần số không đồng nghĩa được phép sử dụng tần số đó tại Việt Nam;

• Dải được phép không đồng nghĩa mọi vị trí trong dải đều sạch ở venue;

• Thiết bị còn phải đáp ứng các yêu cầu hợp quy, công suất và điều kiện khai thác;

• Quy định có thể được điều chỉnh, nên phải kiểm tra nguồn chính thức trước khi triển khai.

Cục Tần số vô tuyến điện cho biết việc sử dụng micro sai dải có thể gây can nhiễu cho hệ thống hợp pháp, đồng thời người sử dụng có thể bị xử phạt và tịch thu thiết bị. Cơ quan này cũng duy trì danh sách tra cứu các model phù hợp và không phù hợp với quy định tại Việt Nam.

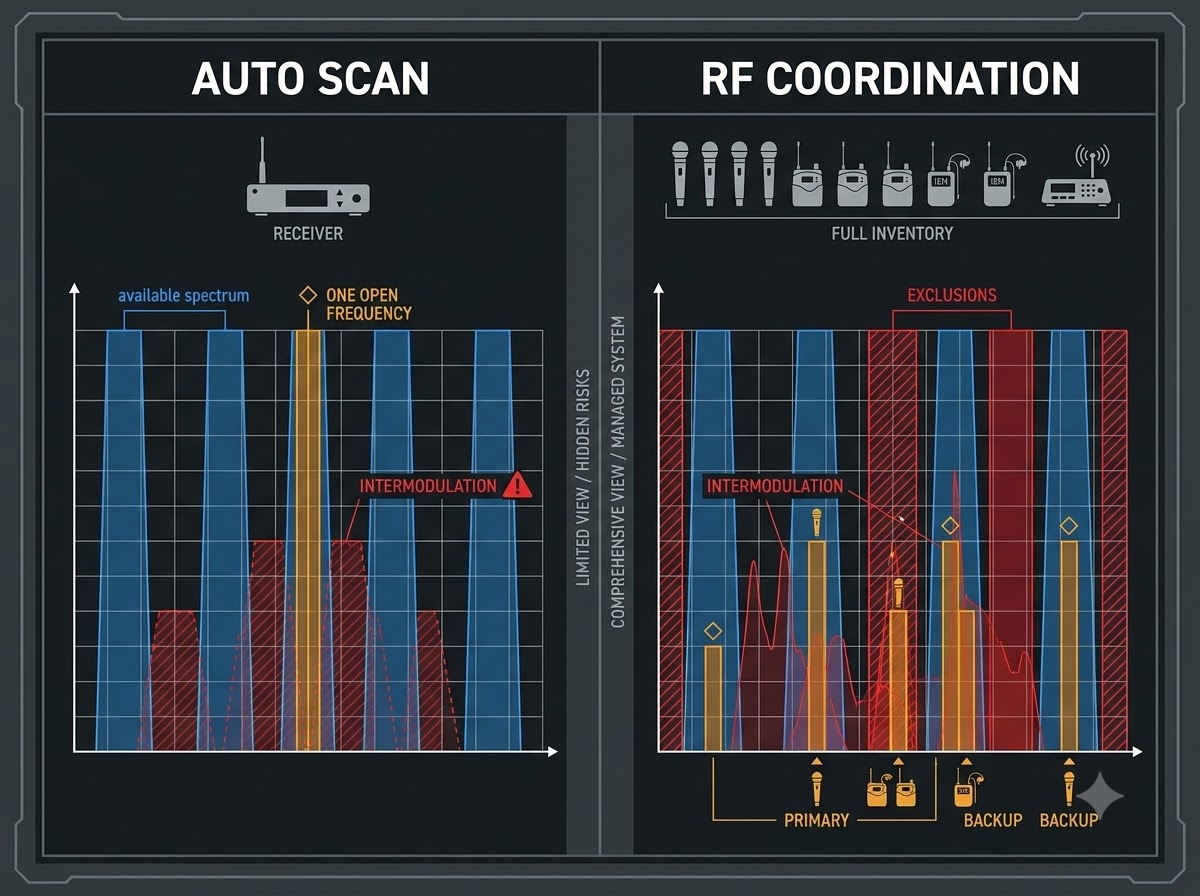

Scan tần số và RF coordination khác nhau thế nào?

Shure cho biết group/channel matrix có thể phù hợp với hệ thống số kênh thấp, còn hệ thống chuyên nghiệp nhiều kênh nên sử dụng phần mềm phối tần để tính toán toàn bộ quan hệ tương thích.

Một spectrum scan chỉ trả lời câu hỏi:

“Tại thời điểm quét, phổ RF ở đây đang có những nguồn năng lượng nào?”

RF coordination phải trả lời thêm:

“Có thể đặt tất cả thiết bị của chương trình vào đâu để chúng không xung đột với môi trường và với chính nhau?”

Các loại lỗi RF thường bị gọi chung là “nhiễu”

Co-channel interference

Hai bộ phát hoạt động cùng hoặc rất gần một tần số.

Biểu hiện có thể là:

• Receiver nhận nhầm nguồn;

• Audio chập chờn;

• Digital receiver mute;

• RF meter thay đổi bất thường;

• Âm thanh lẫn tín hiệu ngoài hệ thống.

Đây là lỗi mà scan và phân bổ tần số trực tiếp có thể xử lý.

Adjacent-channel interference

Hai carrier nằm quá gần nhau so với khả năng chọn lọc của receiver và profile thiết bị. Một hệ thống chất lượng cao có thể cho phép spacing hẹp hơn hệ thống phổ thông. Vì vậy, không nên áp dụng một khoảng cách kênh chung cho mọi model.

Phần mềm coordination sử dụng equipment profile để biết khoảng cách carrier-to-carrier phù hợp với từng thiết bị.

Intermodulation distortion

Các sản phẩm tần số ngoài ý muốn được tạo ra trong mạch phi tuyến. Lỗi này đặc biệt dễ xảy ra khi:

• Nhiều transmitter đặt gần nhau;

• RF power cao hơn nhu cầu;

• Antenna thu nằm sát transmitter;

• Booster bị gain quá mức;

• Receiver front-end bị overload;

• Nhiều thiết bị analog và IEM cùng hoạt động.

Frequency coordination phải tính cả carrier chính lẫn các sản phẩm IM có thể rơi vào receiver khác.

Receiver overload hoặc desensitization

Một nguồn RF rất lớn có thể không nằm đúng tần số của kênh đang nghe, nhưng vẫn làm tầng đầu vào receiver quá tải hoặc giảm khả năng nhận tín hiệu yếu hơn.

Điều này có thể xảy ra khi:

• Antenna thu micro đặt gần antenna phát IEM;

• Booster antenna được tăng quá nhiều gain;

• Transmitter đặt sát receiver rack;

• Nhiều transmitter công suất cao cùng đặt trên bàn;

• Cáp và active antenna không được tính gain structure.

Shure lưu ý đặt antenna thu quá gần transmitter là lỗi phổ biến; mức tín hiệu quá lớn có thể làm quá tải tầng đầu vào receiver. RF coordination giúp hạn chế một phần vấn đề này, nhưng không thể thay thế thiết kế antenna và kiểm soát RF power.

Multipath và vùng phủ

Multipath xảy ra khi tín hiệu đến antenna theo nhiều đường phản xạ khác nhau và có thể triệt nhau tại một số vị trí.

Biểu hiện:

• Kênh dùng tần số sạch nhưng vẫn dropout ở một góc sân khấu;

• Nghệ sĩ đứng yên thì ổn, di chuyển lại mất tín hiệu;

• Đổi frequency không giải quyết triệt để;

• Một antenna diversity luôn có mức thấp.

Antenna diversity, khoảng cách antenna, line-of-sight và vị trí antenna giúp giảm loại sự cố này. Sennheiser khuyến nghị duy trì đường nhìn rõ giữa antenna và transmitter khi có thể, đồng thời bố trí hai antenna diversity đủ tách biệt để chúng nhận các đường truyền khác nhau.

Đây là điểm cần nhấn mạnh:

Không phải mọi dropout đều do chọn sai tần số. RF coordination tốt vẫn có thể thất bại nếu hệ thống antenna và vùng phủ được thiết kế kém.

Micro digital có còn cần RF coordination không?

Có. Một số hệ thống digital hiện đại có mạch RF tuyến tính hơn, cho phép đặt carrier theo lưới cách đều và giảm nhu cầu tính intermodulation giữa chính các transmitter cùng hệ.

Ví dụ, một số hệ thống Sennheiser sử dụng khoảng cách carrier cách đều 600 kHz và được thiết kế để hạn chế intermodulation giữa transmitter trong cùng nền tảng.

Tuy nhiên, điều này không loại bỏ nhu cầu coordination vì hệ thống vẫn phải tránh:

• Truyền hình và nguồn phát ngoài venue;

• Micro analog;

• IEM analog;

• Thiết bị của thương hiệu khác;

• Các hệ thống digital không cùng RF profile;

• Nguồn nhiễu từ thiết bị sản xuất;

• Dải tần không hợp pháp;

• Xung đột giữa nhiều RF zone.

Ngay cả công nghệ broadband đa kênh mới cũng vẫn cần được RF manager cấp một block tần số phù hợp và phải cùng tồn tại với các hệ thống narrowband khác tại địa điểm.

Khi nào RF coordination thực sự cần thiết?

Bảng dưới đây là mốc vận hành tham khảo của CK Audio, không phải tiêu chuẩn pháp lý bắt buộc.

Ngay cả hệ thống dưới tám kênh cũng nên coordination đầy đủ nếu chương trình có mức độ quan trọng cao, chẳng hạn:

• Truyền hình trực tiếp;

• Nghi lễ cấp cao;

• Concert bán vé;

• Hội nghị quốc tế;

• Phát biểu của lãnh đạo;

• Chương trình không có micro dây dự phòng;

• Nghệ sĩ sử dụng IEM hoàn toàn.

Mức độ bắt buộc nên được đánh giá theo rủi ro chương trình, không chỉ theo số lượng receiver.

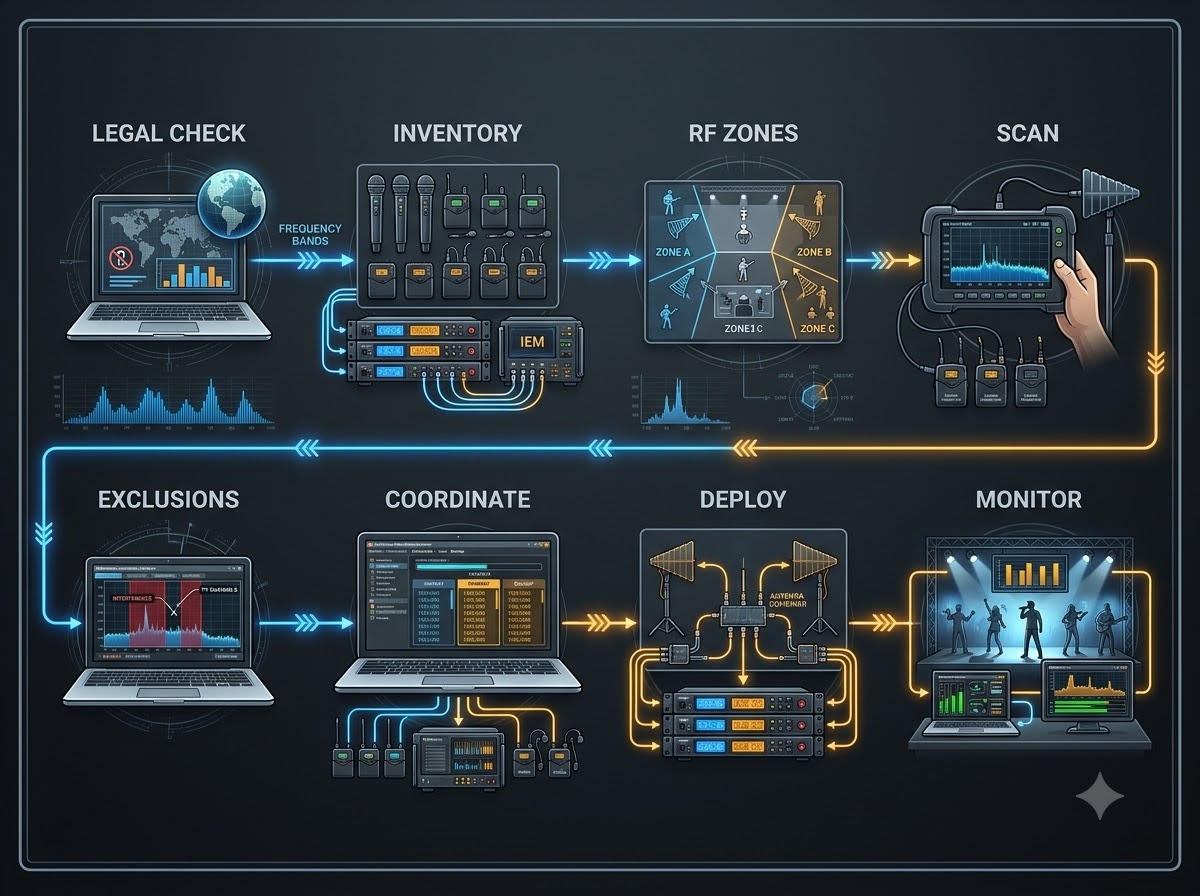

Quy trình RF coordination chuyên nghiệp

Bước 1: Kiểm tra quy định tại địa điểm triển khai

Trước khi scan, cần xác định thiết bị có được phép hoạt động hay không.

Kiểm tra:

• Quốc gia và khu vực;

• Dải tần của từng transmitter/receiver;

• RF power;

• Điều kiện miễn giấy phép hoặc yêu cầu cấp phép;

• Chứng nhận hợp quy;

• Những dải dành cho dịch vụ khác;

• Quy định riêng của venue hoặc ban tổ chức.

Tại Việt Nam, nên đối chiếu model và dải tần với thông tin do Cục Tần số vô tuyến điện công bố thay vì chỉ dựa vào catalogue quốc tế.

Bước 2: Lập RF inventory đầy đủ

Không chỉ ghi “20 micro và 8 IEM”.

Mỗi thiết bị cần có:

• Hãng;

• Model;

• Loại thiết bị;

• Frequency band;

• Khoảng tuning;

• Chế độ Standard hoặc High Density;

• Bandwidth của carrier;

• Công suất phát;

• Số kênh hoạt động;

• Số kênh dự phòng;

• RF zone;

• Chủ sở hữu thiết bị;

• Thời gian cần sử dụng;

• Mức độ ưu tiên.

Ví dụ:

Nếu một đơn vị khách chưa cung cấp frequency range, kế hoạch coordination vẫn còn thiếu dữ liệu.

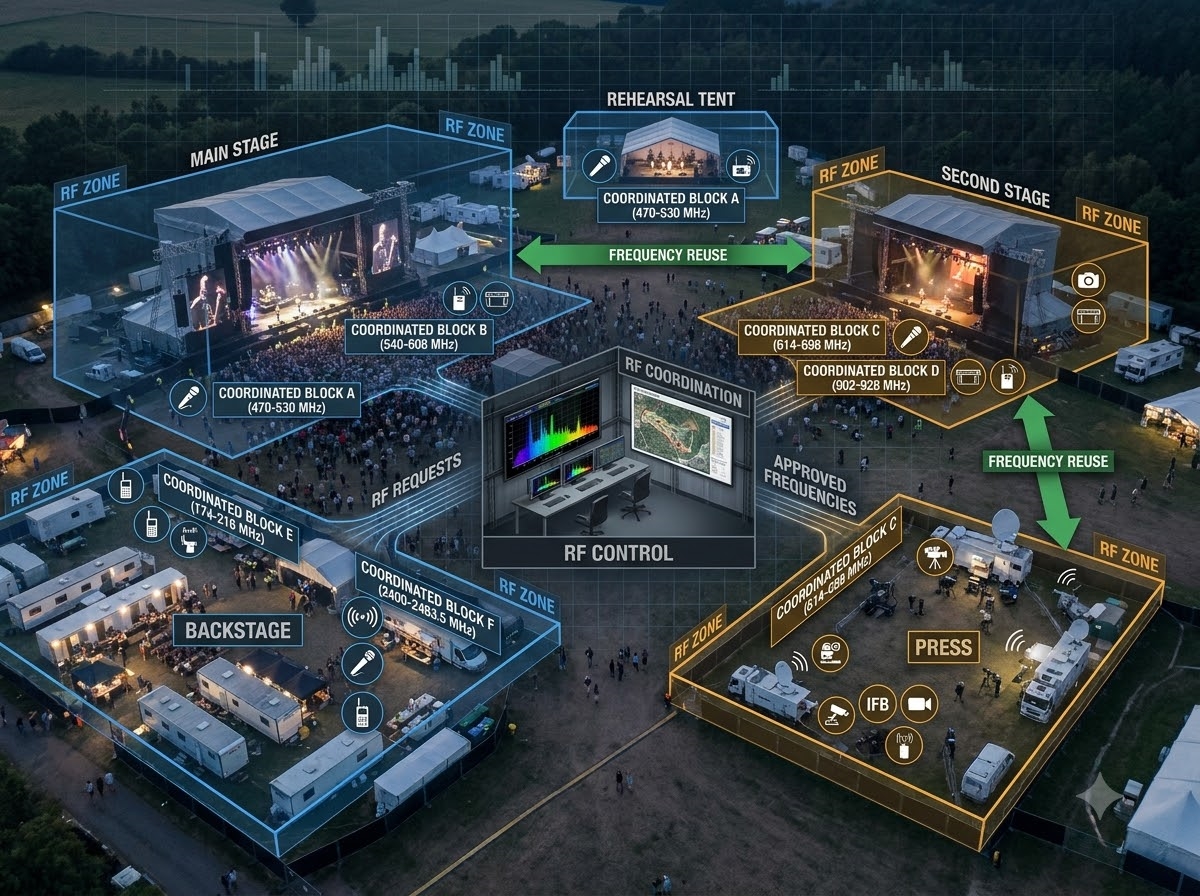

Bước 3: Chia RF zone

RF zone là khu vực trong đó các thiết bị có khả năng ảnh hưởng RF đáng kể đến nhau.

Một festival có thể chia thành:

• Main Stage;

• Second Stage;

• Backstage;

• Press Room;

• Broadcast Compound;

• Rehearsal Tent;

• VIP Area.

Tần số có thể được tái sử dụng giữa hai zone nếu có đủ suy hao không gian, kết cấu che chắn và khoảng cách. Nhưng không nên quyết định việc tái sử dụng chỉ bằng bản vẽ; cần scan và kiểm tra mức RF thực tế.

Wireless Workbench hỗ trợ quản lý frequency list theo từng RF zone và triển khai cả tần số chính lẫn tần số dự phòng cho từng khu vực.

Bước 4: Scan môi trường khi thiết bị của hệ thống đang tắt

Để ghi nhận môi trường nền:

1. Tắt transmitter thuộc hệ thống đang chuẩn bị;

2. Bật receiver và scanner;

3. Bật màn hình LED, máy tính, bộ điều khiển và thiết bị sản xuất;

4. Bật các hệ thống RF khác đã được phép hoạt động;

5. Scan đủ toàn bộ band cần sử dụng;

6. Nếu có thời gian, dùng continuous scan để ghi nhận nguồn phát xuất hiện không liên tục.

Chuyên gia khuyến nghị tắt transmitter của hệ thống trong lúc scan nền nhưng bật các thiết bị có khả năng gây nhiễu trong chương trình để kết quả phản ánh đúng môi trường. Một single sweep có thể bỏ sót nguồn phát không liên tục. Wireless Workbench cho phép scan liên tục trong thời gian dài và sử dụng peak hold để xem mức cao nhất đã xuất hiện.

Bước 5: Tạo danh sách exclusions

Exclusions là những tần số hoặc dải tần không được phép đưa vào phép tính.

Chúng có thể đến từ:

• Carrier phát hiện trong scan;

• Truyền hình;

• House frequency;

• Tần số của venue lân cận;

• Camera hoặc intercom;

• Đơn vị báo chí;

• Khoảng guard band;

• Dải không hợp pháp;

• Thiết bị không thể thay đổi tần số.

Wireless Workbench có thể tự động tạo exclusions từ scan, đồng thời cho phép người dùng nhập thêm các tần số hoặc dải cần tránh và chỉ định liệu một nguồn ngoài có được xem là nguồn tạo intermodulation hay không. Không nên coi mọi đỉnh nhỏ trên scan là một transmitter. Threshold quá thấp có thể loại bỏ quá nhiều phổ; threshold quá cao lại bỏ qua nguồn nhiễu thực tế.

Bước 6: Nhập đúng equipment profile

Equipment profile cho phần mềm biết:

• Khoảng tuning;

• Carrier bandwidth;

• Khoảng cách kênh tối thiểu;

• Hành vi intermodulation;

• Các chế độ mật độ cao;

• Công suất hoặc đặc tính RF liên quan.

Nếu chọn một profile generic quá bảo thủ, phần mềm có thể tìm được ít tần số hơn cần thiết. Nếu chọn profile quá “thoáng”, kế hoạch có thể thiếu khoảng bảo vệ. Với thiết bị ngoài danh sách, nên sử dụng profile do nhà sản xuất cung cấp hoặc nhập thông số có cơ sở, không chọn ngẫu nhiên một model gần giống.

Bước 7: Phối tần cho thiết bị ít linh hoạt trước

Thiết bị có khoảng tuning hẹp thường có ít lựa chọn hơn.

Thứ tự tham khảo:

1. House frequency không thể thay đổi;

2. Thiết bị band hẹp;

3. IEM analog;

4. Micro analog;

5. Thiết bị digital có tuning rộng;

6. Kênh dự phòng;

7. Thiết bị có khả năng tự đổi tần số.

Wireless Workbench có thể ưu tiên các dòng thiết bị ít frequency-agile trước trong quá trình tính toán.

Bước 8: Tính cả tần số dự phòng

Không nên chỉ tính đúng số kênh đang sử dụng.

Ví dụ, hệ thống có:

• 16 micro hoạt động;

• 8 IEM;

• 2 micro MC dự phòng.

Kế hoạch nên có thêm những frequency backup tương thích cho các nhóm quan trọng. Tần số dự phòng phải được tính cùng toàn hệ thống. Không nên đợi một kênh bị nhiễu rồi chọn một frequency bất kỳ giữa chương trình.

Wireless Workbench cho phép tự động tính và lưu các backup frequency trong compatible frequency list để có thể chuyển đổi khi xuất hiện nhiễu.

Bước 9: Phân bổ và khóa tần số

Sau khi có kết quả:

• Gán frequency cho từng receiver;

• Gán channel name;

• Đồng bộ transmitter;

• Khóa thao tác frequency;

• Dán nhãn micro và bodypack;

• Lưu danh sách trên máy tính;

• In bản giấy cho rack;

• Ghi rõ frequency backup;

• Kiểm tra transmitter không giữ tần số cũ.

Các thiết bị quan trọng nên có quy ước rõ:

• MC 1;

• MC 2;

• Lead Vocal;

• Spare Vocal;

• Guitar 1;

• IEM Artist A;

• IEM Artist B.

Không nên chỉ ghi Receiver 1, Receiver 2 vì khó xử lý khi chương trình đang diễn ra.

Bước 10: Bật transmitter theo trình tự và kiểm tra lại

Sau khi scan nền và triển khai:

1. Bật nhóm IEM cố định;

2. Scan hoặc kiểm tra phổ;

3. Bật từng nhóm micro;

4. Xác nhận carrier xuất hiện đúng vị trí;

5. Kiểm tra không có sản phẩm ngoài ý muốn;

6. Xác nhận mỗi receiver chỉ nhận transmitter được gán;

7. Kiểm tra RF level, audio level và battery;

8. Tắt các transmitter chưa đến thời điểm sử dụng nếu quy trình yêu cầu.

Bật tất cả transmitter cùng lúc rồi mới tìm lỗi khiến việc xác định nguồn intermodulation hoặc routing sai khó hơn nhiều.

Bước 11: Thiết kế antenna và kiểm tra vùng phủ

RF coordination chỉ quản lý tần số. Hệ thống còn cần antenna plan.

Cần xác định:

• Antenna thu ở đâu;

• Antenna phát IEM ở đâu;

• Có line-of-sight không;

• Khoảng cách giữa antenna phát và antenna thu;

• Dùng omni hay directional;

• Cable loss;

• Booster gain;

• Antenna distribution;

• Antenna combiner;

• Phân vùng coverage.

Antenna distribution cho phép một cặp antenna thu cấp tín hiệu đến nhiều receiver, đồng thời bù insertion loss do chia tín hiệu. Việc tập trung antenna cũng giúp tránh một cụm nhiều antenna đặt chen chúc trong rack.

Khi có IEM, không nên đặt antenna phát ngay cạnh antenna thu micro. Khoảng cách yêu cầu phụ thuộc công suất phát, gain antenna và môi trường; tín hiệu quá lớn có thể làm receiver bị overload dù frequency plan không có xung đột trực tiếp.

Bước 12: Walk test

Mỗi transmitter quan trọng cần được kiểm tra tại:

• Trung tâm sân khấu;

• Hai cánh;

• Bục MC;

• Đường nghệ sĩ di chuyển;

• Khu khán giả nếu nghệ sĩ xuống giao lưu;

• Backstage;

• Khu vực có màn LED;

• Gần kết cấu kim loại;

• Vị trí thấp hoặc bị cơ thể che antenna.

Trong walk test, theo dõi:

• RF A và RF B;

• Quality hoặc link quality;

• Dropout counter;

• Audio mute;

• Interference alert;

• Diversity switching;

• Mức pin;

• Vị trí dead spot.

Nếu một lỗi chỉ xuất hiện tại một vị trí nhưng đổi frequency không làm nó biến mất, nguyên nhân có thể là multipath hoặc vùng phủ antenna chứ không phải coordination.

Bước 13: Theo dõi RF trong chương trình

Môi trường RF không đứng yên.

Một nguồn phát có thể xuất hiện khi:

• Đội truyền hình bắt đầu làm việc;

• Đoàn nghệ sĩ tiếp theo đến;

• Báo chí bật thiết bị;

• Sân khấu lân cận bắt đầu chương trình;

• Khách mời sử dụng thiết bị không khai báo;

• Một transmitter cũ được bật nhầm;

• Venue kích hoạt hệ thống khác.

Phần mềm quản lý hiện đại có thể hiển thị cảnh báo nhiễu, RF level, audio level, battery và ghi timeline để kỹ thuật viên xem lại diễn biến trước, trong hoặc sau sự cố.

RF manager cần theo dõi liên tục, không chỉ “phối tần xong rồi đóng laptop”.

Phối tần micro và IEM nên được tổ chức ra sao?

Ưu tiên tách hệ thống phát và thu về mặt vật lý

Khi điều kiện cho phép:

• Rack IEM transmitter đặt ở vị trí kiểm soát;

• Antenna phát IEM hướng vào khu biểu diễn;

• Antenna thu micro đặt ở vị trí có line-of-sight;

• Hai hệ antenna giữ khoảng cách phù hợp;

• Không đặt bodypack hoặc micro bật RF lên ngay trước antenna thu;

• Dùng combiner và distribution đúng chức năng.

Không tăng RF power theo thói quen

Nhiều người cho rằng công suất phát càng cao thì tín hiệu càng ổn định.

Thực tế, RF power cao hơn có thể hữu ích khi cần tăng link margin, nhưng cũng có thể:

• Tăng intermodulation khi transmitter đặt gần nhau;

• Làm receiver khác bị overload;

• Tăng mức nhiễu sang RF zone lân cận;

• Giảm khả năng tái sử dụng frequency;

• Tiêu hao pin nhanh hơn.

Shure chỉ ra mức sản phẩm intermodulation tăng khi carrier power tăng và khi các transmitter đặt gần nhau hơn.

Nguyên tắc hợp lý là:

Dùng mức RF power thấp nhất vẫn tạo được vùng phủ và link margin an toàn cho chương trình.

Không nên mặc định đặt tất cả transmitter ở mức cao nhất.

Sử dụng combiner cho nhiều bộ phát IEM

Mỗi bộ phát IEM có một antenna riêng đặt sát nhau có thể làm môi trường RF quanh rack trở nên phức tạp.

Antenna combiner giúp:

• Gộp nhiều transmitter vào một antenna;

• Giảm số antenna phát;

• Tạo vị trí phát có kiểm soát hơn;

• Giảm một phần intermodulation;

• Đơn giản hóa cable management;

• Cải thiện vùng phủ khi thiết kế đúng.

Combiner không thay thế coordination. Tất cả carrier đi vào combiner vẫn phải là một tập tần số tương thích.

RF coordination có thể thất bại vì những lý do nào?

Thiếu thiết bị trong inventory

Một bộ intercom, micro báo chí hoặc IEM khách không được nhập vào phép tính có thể phá vỡ kế hoạch đang hoạt động tốt.

Scan quá sớm

Scan trước khi LED wall, camera, mạng điều khiển và hệ thống sản xuất được bật có thể không phản ánh môi trường chương trình.

Chỉ scan một lần

Nguồn RF không liên tục có thể không xuất hiện đúng lúc single sweep chạy qua.

Mỗi receiver tự chọn một tần số

Auto scan từng máy không tính đầy đủ quan hệ giữa tất cả carrier.

Dùng frequency group của một hãng cho hệ thống trộn nhiều hãng

Nhóm tần số tính sẵn chỉ được bảo đảm trong những điều kiện mà nhà sản xuất công bố.

Không tính IEM

Đây là một trong những lỗi phổ biến nhất khi đội âm thanh chỉ tập trung vào receiver micro.

Không có frequency backup

Khi nhiễu xuất hiện, kỹ thuật viên phải chọn tần số ngẫu nhiên và có thể tạo xung đột mới.

Đặt antenna phát và thu quá gần nhau

Frequency plan đúng vẫn có thể thất bại vì receiver overload.

Tăng booster quá nhiều

Booster bù cable loss, không phải nút tăng chất lượng RF vô hạn. Gain quá cao có thể nâng cả tín hiệu mong muốn, noise và nguồn phát ngoài ý muốn.

Tăng RF power cho mọi transmitter

Việc này có thể làm near-far problem và intermodulation trở nên nghiêm trọng hơn.

Không khóa transmitter

Nghệ sĩ hoặc kỹ thuật viên vô tình đổi frequency có thể đưa thiết bị ra khỏi kế hoạch.

Tự đổi sang tần số “thấy trống” giữa chương trình

Một khoảng trống trên spectrum chưa chắc là compatible frequency.

Không theo dõi live

RF environment có thể thay đổi sau soundcheck.

Chẩn đoán nhanh một số lỗi RF

Bảng trên chỉ dùng để khoanh vùng. Một triệu chứng có thể xuất phát từ nhiều nguyên nhân cùng lúc.

RF coordination không thể thay thế những việc gì?

Một kế hoạch tần số hoàn hảo không thể sửa:

• Capsule micro hỏng;

• Pin yếu;

• Cáp antenna lỗi;

• Connector BNC lỏng;

• Antenna đặt sau màn LED;

• Bodypack bị cơ thể che hoàn toàn;

• Receiver bị overload;

• Booster gain sai;

• IEM combiner quá tải;

• Firmware không đồng bộ;

• Vùng phủ không đủ;

• Multipath;

• Transmitter bị ẩm;

• Thiết bị không đúng dải tần phần cứng.

Có thể xem hệ thống wireless gồm ba lớp:

Lớp 1: Spectrum planning

• Dải tần hợp pháp;

• Scan;

• Exclusions;

• Intermodulation;

• Tần số chính;

• Tần số backup.

Lớp 2: RF distribution và coverage

• Antenna;

• Distribution;

• Combiner;

• Cable loss;

• Booster;

• RF power;

• RF zone;

• Line-of-sight.

Lớp 3: Vận hành

• Battery;

• Label;

• Sync;

• Lock;

• Monitoring;

• Walk test;

• Quy trình đổi frequency;

• Kỷ luật bật và tắt transmitter.

Thiếu một trong ba lớp, hệ thống vẫn có thể gặp sự cố.

Hồ sơ RF cần bàn giao gồm những gì?

Một hệ thống chuyên nghiệp nên có:

Danh sách thiết bị

• Hãng và model;

• Frequency band;

• Serial;

• Vai trò;

• Người phụ trách;

• RF zone.

Frequency plan

• Primary frequency;

• Backup frequency;

• Group/channel;

• RF power;

• Mode;

• Antenna assignment.

Sơ đồ antenna

• Vị trí antenna thu;

• Vị trí antenna phát;

• Hướng antenna;

• Loại antenna;

• Chiều dài cáp;

• Cable loss;

• Booster gain;

• Distribution hoặc combiner.

Dữ liệu scan

• Scan trước lắp đặt;

• Scan sau khi bật hệ thống;

• Scan trong chương trình;

• Peak hold;

• Exclusions;

• Thời gian và vị trí scan.

Log sự kiện

• Thời điểm nhiễu;

• Kênh bị ảnh hưởng;

• Mức RF;

• Frequency cũ;

• Frequency thay thế;

• Vị trí nghệ sĩ;

• Thiết bị ngoài hệ thống xuất hiện;

• Hành động xử lý.

Hồ sơ này giúp đơn vị rental tái lập cấu hình, so sánh các show và xác định sự cố bằng dữ liệu thay vì trí nhớ.

Checklist RF coordination trước giờ mở cửa

Quy định và thiết bị

• Tất cả thiết bị dùng đúng dải tần;

• Model có nguồn gốc rõ ràng;

• Inventory đã đầy đủ;

• Không còn transmitter khách chưa khai báo;

• Firmware và mode đã xác nhận;

• RF power đã thống nhất.

Scan và tính toán

• Scan khi transmitter hệ thống tắt;

• Thiết bị gây nhiễu tiềm năng đã bật;

• Exclusions được kiểm tra;

• Equipment profile đúng;

• Intermodulation đã tính;

• Tần số backup đã có;

• Frequency plan được khóa.

Antenna

• Có line-of-sight;

• Antenna thu và phát được tách hợp lý;

• Cáp đúng loại và chiều dài;

• Booster bù đúng cable loss;

• Distribution và combiner không overload;

• Antenna không nằm sau LED hoặc kết cấu kim loại.

Triển khai

• Receiver và transmitter đã sync;

• Channel name rõ ràng;

• Micro và bodypack được dán nhãn;

• Frequency lock đã bật;

• Pin được kiểm tra;

• Walk test đã hoàn thành;

• Spare transmitter đã sẵn sàng.

Trong chương trình

• Có RF manager theo dõi;

• Interference alert được bật;

• Backup list có thể truy cập nhanh;

• Không đổi frequency ngẫu nhiên;

• Mọi thiết bị khách phải báo trước khi bật;

• Timeline hoặc event log đang ghi.

Kết luận: RF coordination là quản trị rủi ro, không chỉ là chọn tần số

Vì sao RF coordination trở thành việc bắt buộc? Bởi một chương trình hiện đại không còn chỉ có vài chiếc micro hoạt động độc lập. Nó là một hệ sinh thái gồm micro, bodypack, IEM, intercom, truyền hình, sân khấu phụ và nhiều nguồn RF cùng chia sẻ một tài nguyên hữu hạn.

RF coordination giúp:

• Bảo đảm thiết bị dùng đúng dải tần;

• Nhìn thấy môi trường phổ thực tế;

• Tránh carrier đang bị chiếm dụng;

• Tính sản phẩm intermodulation;

• Phân bổ frequency theo đúng thiết bị;

• Chuẩn bị frequency backup;

• Quản lý nhiều RF zone;

• Theo dõi thay đổi trong chương trình;

• Giảm việc xử lý sự cố bằng phỏng đoán.

Nhưng cũng cần ghi nhớ:

RF coordination đúng không thể cứu một hệ thống antenna sai, và antenna tốt không thể cứu một frequency plan có xung đột.

Đối với hệ thống nhỏ, group scan và compatible channel của nhà sản xuất có thể đủ. Đối với hệ thống nhiều kênh, micro kết hợp IEM, nhiều thương hiệu hoặc chương trình có rủi ro cao, RF coordination phải được xem là một phần chính thức của quy trình sản xuất.

Tư vấn hệ thống RF chuyên nghiệp tại CK Audio

CK Audio cung cấp các giải pháp micro không dây, hệ thống IEM và thiết bị RF chuyên nghiệp dành cho chủ đầu tư, bầu show, nhà thầu, venue và đơn vị rental.

Khách hàng được hỗ trợ:

• Tư vấn frequency band phù hợp;

• Kiểm tra khả năng mở rộng số kênh;

• Lựa chọn micro, receiver và IEM đồng bộ;

• Thiết kế antenna distribution và antenna combiner;

• Xây dựng RF inventory và frequency plan;

• Phân chia RF zone;

• Hỗ trợ scan, phối tần và tạo frequency backup;

• Cấu hình phần mềm giám sát hệ thống;

• Đào tạo kỹ thuật viên vận hành;

• Chiết khấu cao cho dự án và đơn vị rental;

• Cung cấp đầy đủ hóa đơn VAT, CO, CQ;

• Chính sách bảo vệ giá dự án và bảo vệ thầu;

• Hồ sơ nguồn gốc rõ ràng, thuận lợi khi nghiệm thu và triển khai các dự án quy mô lớn.
