Phase là gì trong âm thanh?

Phase, hay pha, mô tả vị trí của một tín hiệu trong chu kỳ dao động khi so sánh với một tín hiệu tham chiếu tại một tần số cụ thể.

Một chu kỳ hoàn chỉnh được biểu diễn bằng 360°:

• 0°: bắt đầu chu kỳ;

• 90°: một phần tư chu kỳ;

• 180°: nửa chu kỳ;

• 270°: ba phần tư chu kỳ;

• 360°: hoàn thành một chu kỳ và trở về vị trí tương đương 0°.

Điểm quan trọng là phase chỉ thực sự có ý nghĩa khi có ít nhất hai tín hiệu liên quan để so sánh. Một loa đứng riêng không đơn giản là “đúng phase” hay “sai phase”. Vấn đề xuất hiện khi loa đó phát cùng dải tần với một nguồn khác, chẳng hạn subwoofer với loa full-range hoặc main array với frontfill.

Chuyên gia mô tả phase là vị trí của tín hiệu trong chu kỳ 360°; khi hai bản sao của cùng một nguồn bị lệch thời gian, quan hệ phase giữa chúng thay đổi và có thể gây giao thoa cộng hoặc giao thoa triệt.

Những nguyên nhân làm thay đổi phase

Trong hệ thống âm thanh sân khấu, phase có thể bị thay đổi bởi:

• Khoảng cách vật lý giữa các loa;

• Khoảng cách từ loa đến vị trí nghe;

• Delay được cài trong DSP;

• Độ trễ xử lý của thiết bị;

• Crossover, EQ và các loại filter;

• Đặc tính phase tự nhiên của củ loa và thùng loa;

• Vị trí của nhiều micro cùng thu một nguồn;

• Phản xạ từ sàn, tường, trần và kết cấu sân khấu.

Như vậy, phase không chỉ là một nút bấm. Nó là kết quả tổng hợp của thời gian, tần số, vị trí vật lý và quá trình xử lý tín hiệu.

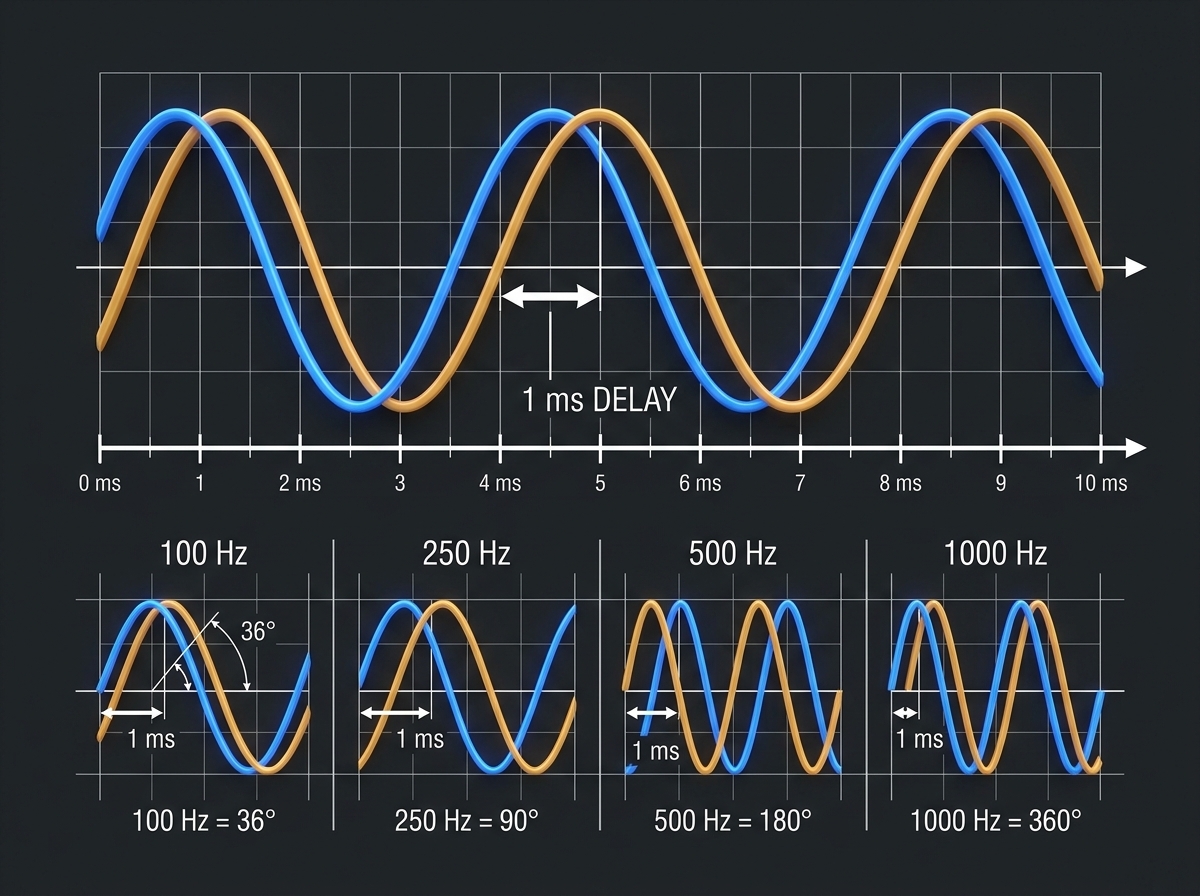

Phase thay đổi theo tần số như thế nào?

Một khoảng delay cố định không tạo ra cùng một góc phase ở mọi tần số.

Có thể tính gần đúng bằng công thức:

Góc lệch phase = 360° × tần số × thời gian trễ

Trong đó thời gian trễ được tính bằng giây.

Ví dụ, tín hiệu bị trễ 1 ms:

Ở 500 Hz, độ trễ 1 ms tương đương nửa chu kỳ nên hai tín hiệu có thể triệt nhau nếu biên độ tương đương. Nhưng tại 100 Hz, cùng độ trễ đó chỉ tạo ra 36° lệch phase. Biamp chỉ ra rằng với độ trễ 1 ms, điểm triệt đầu tiên xuất hiện tại 500 Hz và điểm cộng tiếp theo xuất hiện tại 1.000 Hz. Những điểm cộng – triệt sau đó lặp lại theo tần số, tạo thành comb filtering.

Đây là lý do một thao tác delay có thể cải thiện vùng crossover nhưng đồng thời làm thay đổi quan hệ phase ở những tần số khác.

Polarity là gì?

Polarity, thường được gọi là cực tính hoặc chiều cực, mô tả hướng dương – âm của tín hiệu.

Khi polarity bình thường:

• Phần dương của tín hiệu vẫn là dương;

• Phần âm của tín hiệu vẫn là âm.

Khi đảo polarity:

• Mọi giá trị dương chuyển thành âm;

• Mọi giá trị âm chuyển thành dương;

• Hình dạng tín hiệu bị lật theo trục ngang;

• Tín hiệu không bị dịch sang trước hoặc sau theo thời gian.

Về mặt toán học, đảo polarity tương đương nhân toàn bộ tín hiệu với –1. Trong miền phase, thao tác này tương đương thêm 180° tại mọi tần số, nhưng nó không tạo ra một khoảng delay. Đây chính là điểm khác biệt cơ bản giữa đảo polarity và lệch phase do thời gian.

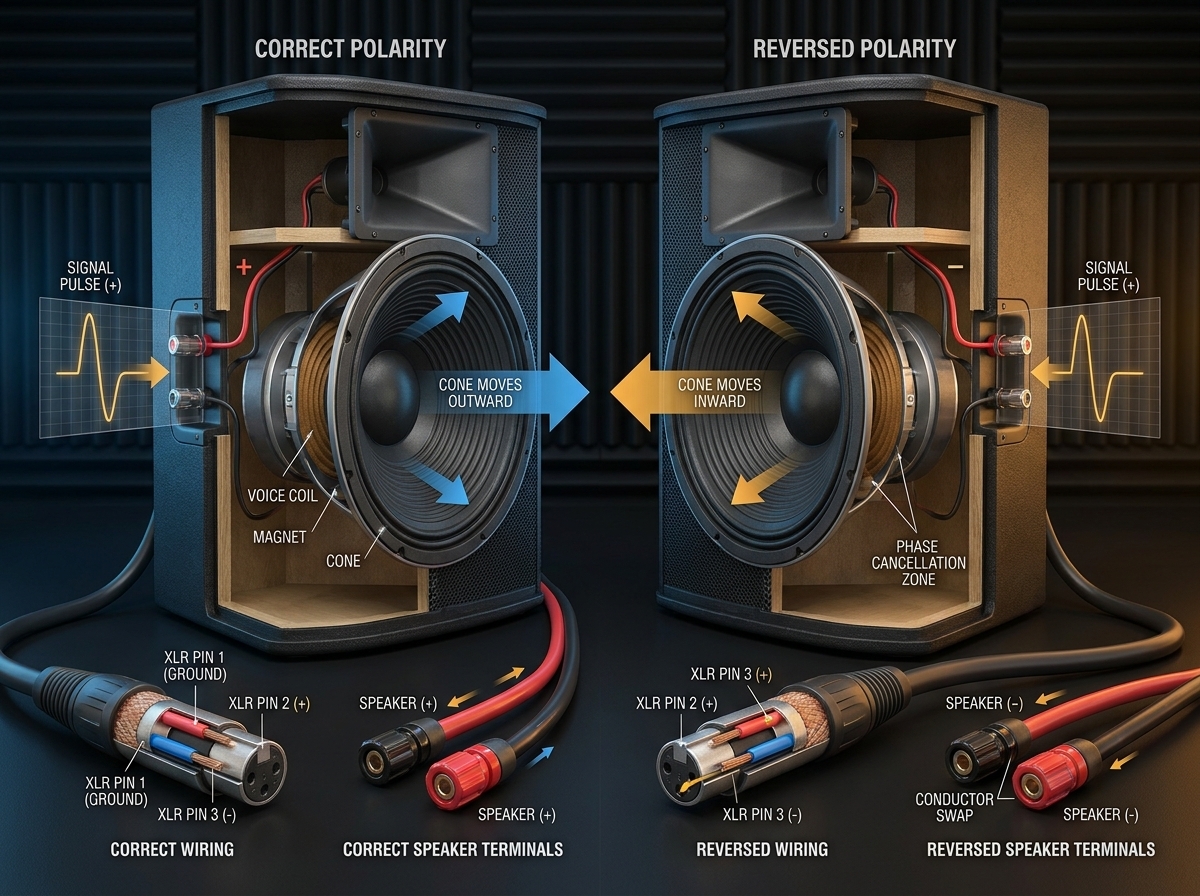

Polarity có thể bị đảo do:

• Đấu ngược dây loa;

• Đấu nhầm chân 2 và chân 3 của cáp XLR;

• Củ loa được đấu ngược trong thùng;

• Patch tín hiệu sai;

• Bật chức năng polarity invert trên mixer hoặc DSP;

• Cấu hình đầu ra amplifier không đúng với preset.

Nút Ø trên mixer là phase hay polarity?

Trên nhiều mixer, audio interface và DSP, người dùng sẽ thấy nút có ký hiệu Ø. Nút này thường được ghi là:

• Phase;

• Phase reverse;

• Invert;

• Polarity;

• Polarity reverse.

Mặc dù thường được gọi là nút “đảo phase”, thao tác thực tế của nó là đảo polarity 180°, không phải thay đổi thời gian đến của tín hiệu. Thương hiệu âm thanh Yamaha cũng xác nhận rằng nút phase reverse trên mixer thực tế đổi tín hiệu từ dương sang âm và ngược lại, tức là đảo polarity. Nút Ø có thể giúp một cặp tín hiệu cộng tốt hơn trong một số trường hợp, nhưng không có nghĩa nó đã sửa được toàn bộ vấn đề phase.

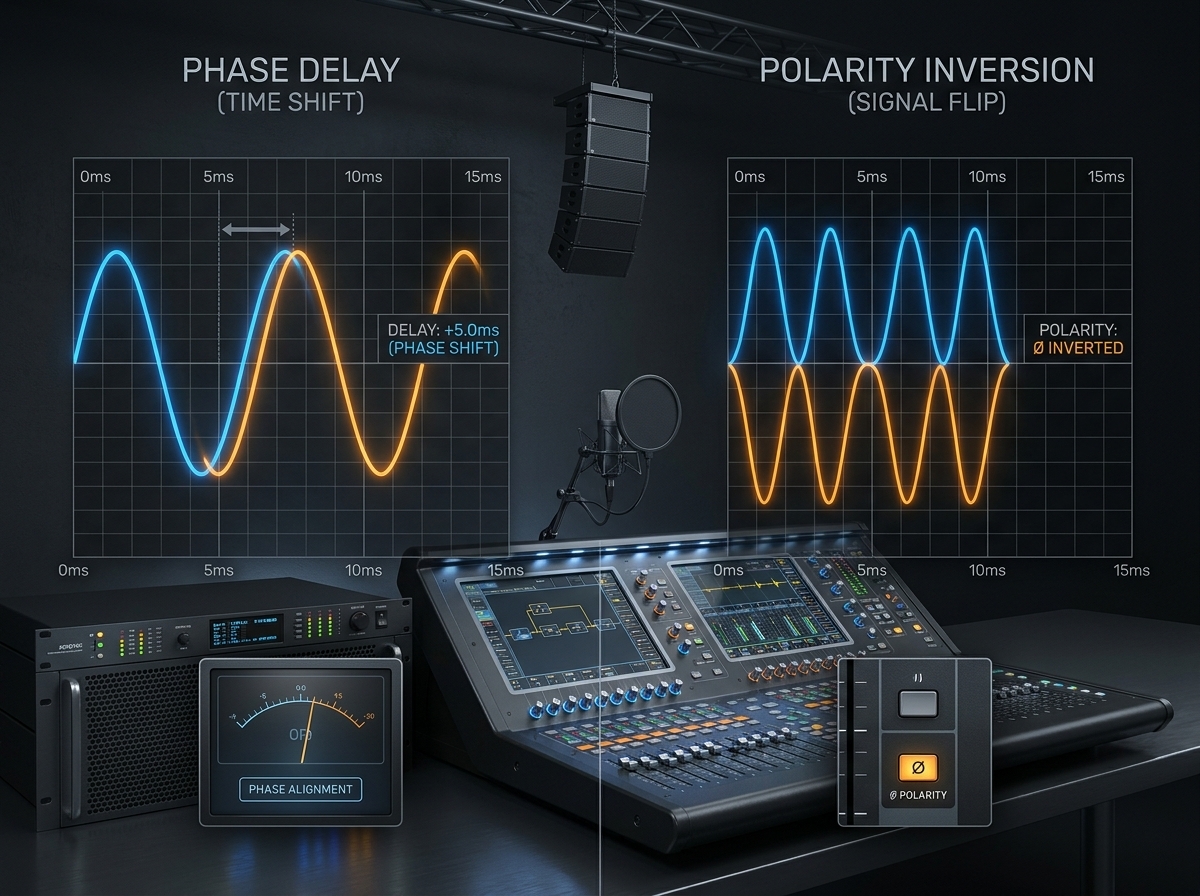

Phase và polarity khác nhau ra sao?

Điểm dễ gây nhầm lẫn nhất

Nếu chỉ xét một sóng sin duy nhất, một tín hiệu bị trễ nửa chu kỳ sẽ trông khá giống một tín hiệu bị đảo polarity.

Ví dụ tại 500 Hz:

• Chu kỳ của tín hiệu là 2 ms;

• Delay 1 ms tương đương nửa chu kỳ;

• Hai tín hiệu lệch nhau 180° tại đúng 500 Hz.

Nhưng khi xét tín hiệu âm nhạc có nhiều tần số, sự khác biệt trở nên rõ ràng:

• Đảo polarity: lật toàn bộ tín hiệu mà không tạo delay;

• Delay 1 ms: tạo góc lệch khác nhau ở từng tần số.

Vì vậy, câu nói “lệch phase 180° chính là đảo polarity” chỉ đúng trong một điều kiện rất hẹp. Nó không đúng khi áp dụng chung cho tín hiệu âm thanh toàn dải.

Phase và polarity ảnh hưởng đến hệ thống ra sao?

Hụt bass khi hai loa hoạt động cùng nhau

Một loa có thể nghe hoàn toàn bình thường khi phát riêng. Nhưng khi mở thêm loa thứ hai, dải trầm lại suy giảm.

Nguyên nhân có thể là:

• Một loa bị đảo polarity;

• Hai loa cách vị trí nghe những khoảng khác nhau;

• Một đường tín hiệu có thêm latency;

• Preset DSP giữa hai loa không tương thích;

• Hai nguồn có phase response khác nhau.

Đây là lý do không nên kết luận rằng củ loa hỏng chỉ vì bass giảm khi cả hệ thống cùng hoạt động.

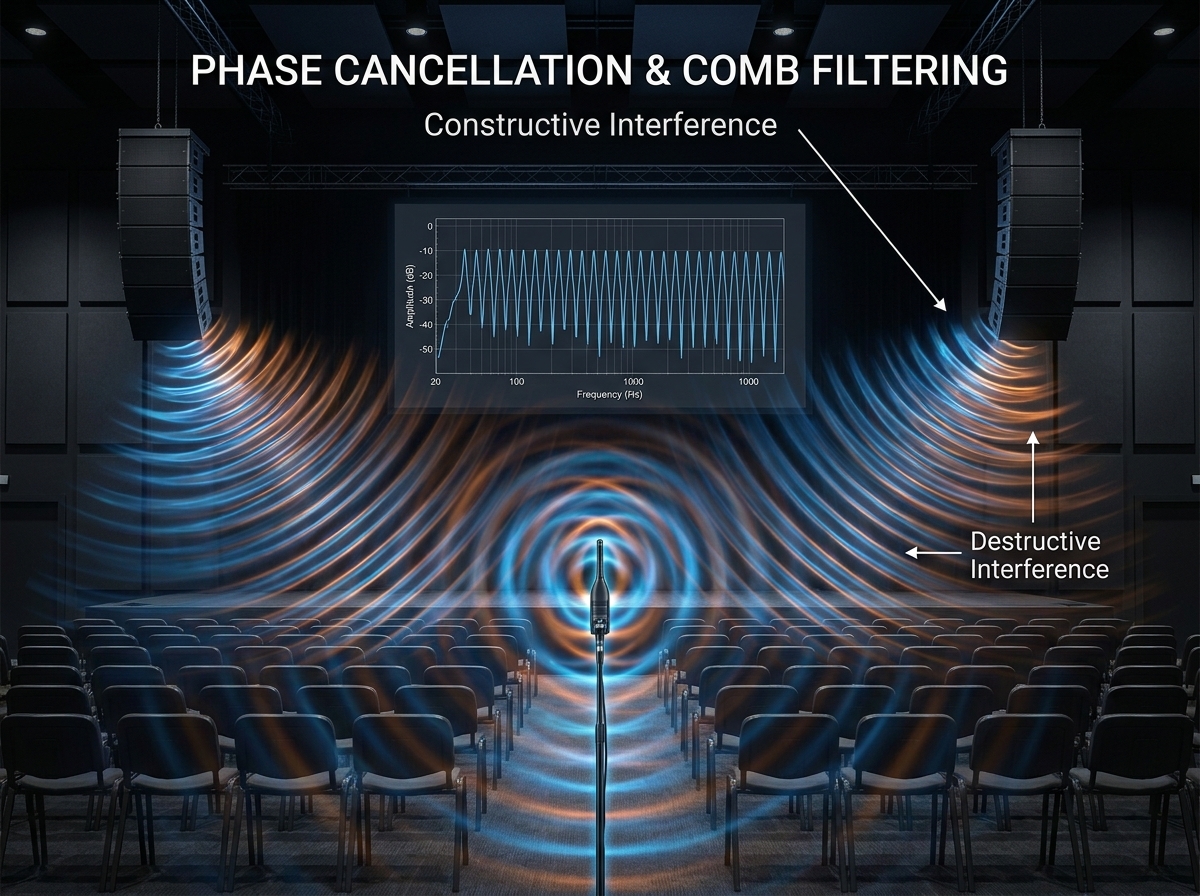

Xuất hiện comb filtering

Khi hai bản sao của cùng một tín hiệu đến vị trí nghe lệch nhau một khoảng thời gian nhỏ, một số tần số sẽ cộng và một số tần số sẽ triệt.

Người nghe có thể cảm nhận:

• Giọng hát mỏng;

• Âm sắc thay đổi khi di chuyển;

• Dải trung lúc rõ, lúc tối;

• Một số vị trí có bass, vị trí khác thiếu bass;

• EQ rất nhiều nhưng không tạo được sự đồng đều.

Comb filtering thường không thể được xử lý triệt để chỉ bằng EQ, bởi nguyên nhân nằm ở quan hệ thời gian và không gian giữa các nguồn.

Suy giảm tại vùng crossover sub–main

Subwoofer và loa full-range cùng hoạt động tại một vùng tần số quanh điểm crossover. Nếu phase của hai hệ thống không tương thích trong vùng này, tổng đáp tuyến có thể xuất hiện một khoảng lõm. Bật nút đảo polarity cho sub có thể làm kết quả tốt hơn hoặc kém hơn. Tuy nhiên, đó chỉ là lựa chọn giữa hai trạng thái cách nhau 180°. Nó không thay thế cho quá trình căn delay. Thương hiệu âm thanh Meyer Sound lưu ý rằng khi subwoofer và loa toàn dải được đặt cách xa nhau hoặc phải sử dụng delay, cần dùng hệ thống đo để xác định delay và polarity phù hợp.

Có phải subwoofer luôn cần đảo polarity?

Không có một thiết lập chung áp dụng cho mọi hệ thống.

Việc để subwoofer ở polarity bình thường hay đảo phụ thuộc vào:

• Loại loa và preset của nhà sản xuất;

• Filter crossover của sub và loa full-range;

• Độ dốc filter;

• Vị trí đặt sub;

• Vị trí của main array;

• Processing latency;

• Vị trí đo;

• Mục tiêu căn chỉnh của hệ thống.

Hai hệ thống sử dụng cùng tần số crossover 80 Hz chưa chắc cần cùng một trạng thái polarity. Filter khác nhau có thể tạo phase response khác nhau dù thông số cắt được hiển thị giống nhau. Một sai lầm thường gặp là bật đảo polarity, thấy bass tại FOH tăng lên rồi kết luận hệ thống đã được căn chuẩn. Kết quả đó mới chỉ phản ánh một vị trí và một điều kiện đo. Cần kiểm tra thêm nhiều vị trí trong vùng khán giả.

Khi nào nên sử dụng nút đảo polarity?

Hai micro cùng thu một nguồn

Ví dụ phổ biến là micro đặt ở mặt trên và mặt dưới trống snare. Do hai màng micro nhận chuyển động theo những hướng khác nhau, tín hiệu có thể có quan hệ polarity gần đối nghịch. Đảo polarity một micro đôi khi giúp phần thân tiếng trở lại rõ hơn. Tuy nhiên, do khoảng cách từ mỗi micro đến nguồn không hoàn toàn giống nhau, vấn đề vẫn có thể bao gồm cả lệch thời gian.

Micro và tín hiệu DI

Khi thu guitar bass bằng cả micro trước thùng loa và DI, tín hiệu qua loa sẽ đến micro muộn hơn tín hiệu DI. Bật nút Ø có thể cải thiện một phần kết quả, nhưng phương án chính xác hơn là kiểm tra cả polarity lẫn thời gian đến.

Loa sub và loa full-range

Polarity invert có thể được dùng như một lựa chọn thô để đưa hai phase trace đến gần nhau hơn. Sau đó, delay mới được điều chỉnh để hai hệ thống duy trì quan hệ phase phù hợp trên một khoảng tần số đủ rộng quanh crossover.

Kiểm tra lỗi đấu dây

Nếu một loa hoặc một củ loa bị đấu ngược, đảo polarity trong DSP có thể được dùng tạm thời để xác minh chẩn đoán. Phương án lâu dài vẫn là sửa đúng dây và tài liệu hóa lại toàn bộ hệ thống.

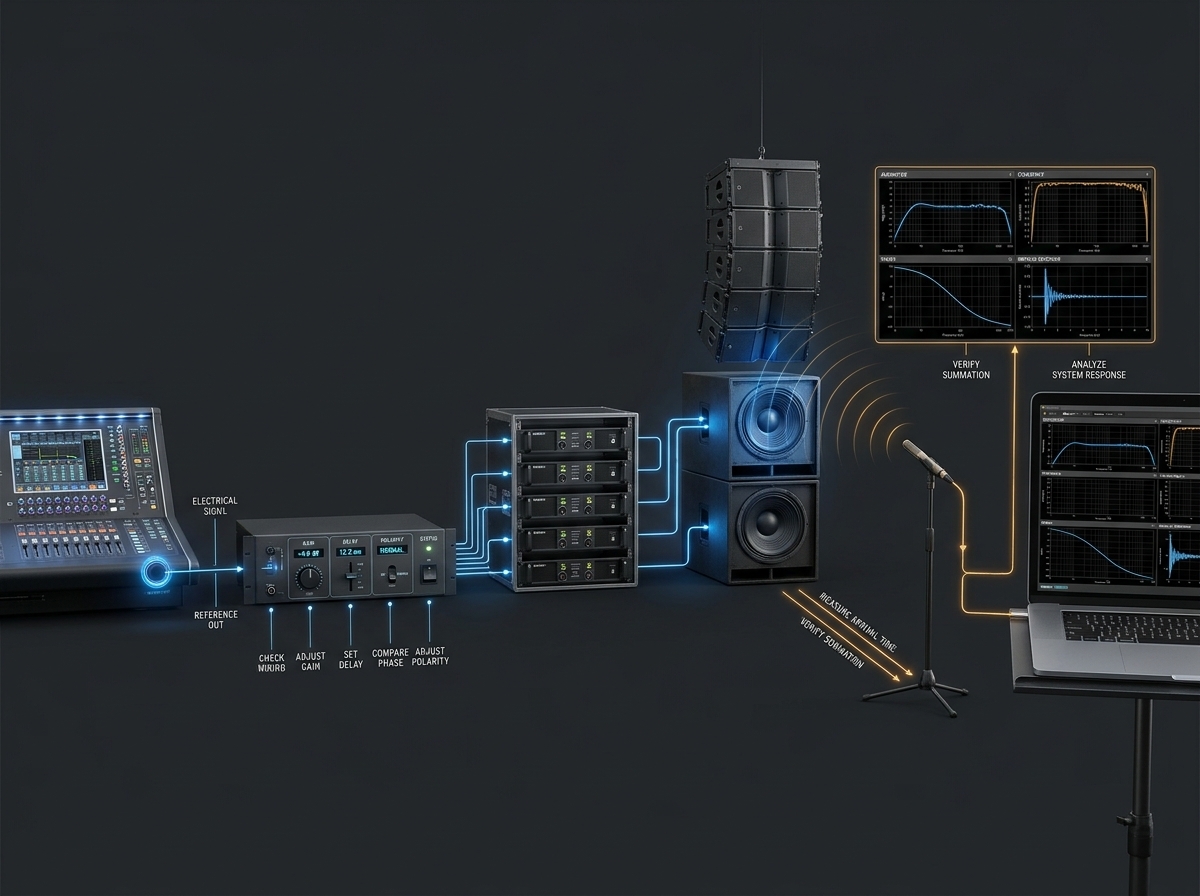

Cách kiểm tra phase và polarity đúng quy trình

Bước 1: Kiểm tra preset và đường tín hiệu

Trước khi chỉnh DSP, cần xác nhận:

• Đúng model loa;

• Đúng preset amplifier;

• Đúng cổng output;

• Không có polarity invert bị bật ngoài ý muốn;

• Không tồn tại delay ẩn trong mixer, matrix hoặc network;

• Dây loa và cáp tín hiệu được đấu đúng.

Nếu nền tảng hệ thống chưa đúng, mọi lần tuning sau đó đều có thể dẫn đến kết luận sai.

Bước 2: Đo từng nguồn riêng biệt

Hãy đo main, sub, frontfill hoặc delay speaker riêng trước khi đo tổng.

Việc này giúp xác định:

• Thời gian đến của từng nguồn;

• Đáp tuyến biên độ;

• Phase response;

• Vùng hoạt động chung;

• Trạng thái dữ liệu có đủ tin cậy hay không.

Bước 3: Căn thời gian đo

Khi sử dụng phần mềm đo hai kênh, tín hiệu tham chiếu và tín hiệu qua hệ thống phải được căn thời gian chính xác. Nếu measurement delay bị đặt sai, phase trace có thể dốc hoặc xoay liên tục, khiến kỹ thuật viên tưởng rằng hệ thống có lỗi phase nghiêm trọng.

Bước 4: So sánh phase tại vùng crossover

Không cần cố làm hai đường phase trùng nhau trên toàn bộ phổ tần. Điều cần quan tâm là vùng mà hai nguồn cùng phát với mức đủ lớn. Với sub và main, hãy tập trung quanh vùng crossover. Mục tiêu là tạo quan hệ phase đủ gần trên một khoảng tần số, không chỉ tại đúng một điểm.

Bước 5: Thử polarity rồi điều chỉnh delay

Polarity là lựa chọn hai trạng thái. Delay là công cụ điều chỉnh thời gian và làm thay đổi độ dốc phase theo tần số.

Quy trình hợp lý là:

1. Đo riêng hai nguồn;

2. So sánh phase trace;

3. Thử trạng thái polarity phù hợp hơn;

4. Điều chỉnh delay để cải thiện độ chồng phase;

5. Mở hai nguồn cùng lúc và kiểm tra tổng;

6. Đo lại tại nhiều vị trí.

Bước 6: Kiểm tra bằng phép đo tổng

Khi hai nguồn được căn phù hợp, tổng đáp tuyến tại vùng crossover thường cao hơn từng nguồn riêng và không xuất hiện khoảng lõm bất thường. Tuy nhiên, không nên chỉ nhìn một con số SPL. Cần đồng thời quan sát magnitude, phase và độ tin cậy của dữ liệu.

Smaart cung cấp phép đo Transfer Function hai kênh gồm magnitude, phase, coherence và impulse response, phù hợp để phân tích thời gian cũng như đáp ứng của hệ thống điện – âm. Một điểm cần hiểu đúng: coherence không phải thước đo trực tiếp cho chất lượng âm thanh. Nó chủ yếu cho biết dữ liệu Transfer Function có ổn định và đáng tin cậy hay không.

Những sai lầm thường gặp về phase và polarity

Gọi mọi vấn đề là “ngược phase”

Hụt bass không tự động đồng nghĩa với đảo polarity. Nguyên nhân còn có thể là delay, khoảng cách, filter, phản xạ hoặc mode phòng.

Bấm nút Ø rồi coi như đã căn phase

Nút Ø chỉ đảo polarity. Nếu hai nguồn lệch 90°, 120° hoặc thay đổi liên tục theo tần số, đảo 180° không thể tự động tạo ra kết quả tối ưu.

Chỉ nghe tại một vị trí

Hai nguồn có thể cộng tốt tại FOH nhưng triệt ở khu vực khác. Việc tuning phải gắn với toàn bộ vùng khán giả, không chỉ một điểm đo thuận tiện.

Dùng EQ để sửa lỗi thời gian

EQ có thể thay đổi magnitude và tùy loại filter còn làm thay đổi phase, nhưng không nên dùng EQ để che giấu một lỗi bắt nguồn từ vị trí loa hoặc delay.

Cho rằng phase phải bằng 0°

Không có yêu cầu mọi loa phải có phase trace nằm tại 0°. Điều quan trọng là quan hệ phase giữa những nguồn cùng tái tạo một dải tần tại vị trí cần phục vụ.

Kết luận: Phase là quan hệ thời gian, polarity là chiều tín hiệu

Phase và polarity khác nhau ra sao? Có thể ghi nhớ bằng hai câu:

Phase liên quan đến thời gian và thay đổi theo tần số.
Polarity là chiều dương – âm và không làm tín hiệu dịch chuyển theo thời gian.

Đảo polarity có thể là một phần của quá trình căn chỉnh, nhưng không thay thế được delay, đo phase response và kiểm tra vùng crossover. Muốn xử lý chính xác tình trạng hụt bass, comb filtering hoặc âm thanh không đồng đều, kỹ thuật viên phải xem xét cả wiring, preset, vị trí loa, filter và thời gian đến.
