Pan/Tilt là gì trong đèn moving head?

Pan là chuyển động xoay ngang của đầu đèn.

Ví dụ:

• Quét ánh sáng từ trái sang phải sân khấu.

• Chuyển điểm sáng giữa các nghệ sĩ.

• Tạo chuyển động vòng quanh khán giả.

Tilt là chuyển động lên xuống của đầu đèn.

Ví dụ:

• Chiếu từ sàn lên truss.

• Quét ánh sáng từ nghệ sĩ lên màn hình LED.

• Tạo chuyển động dọc sân khấu.

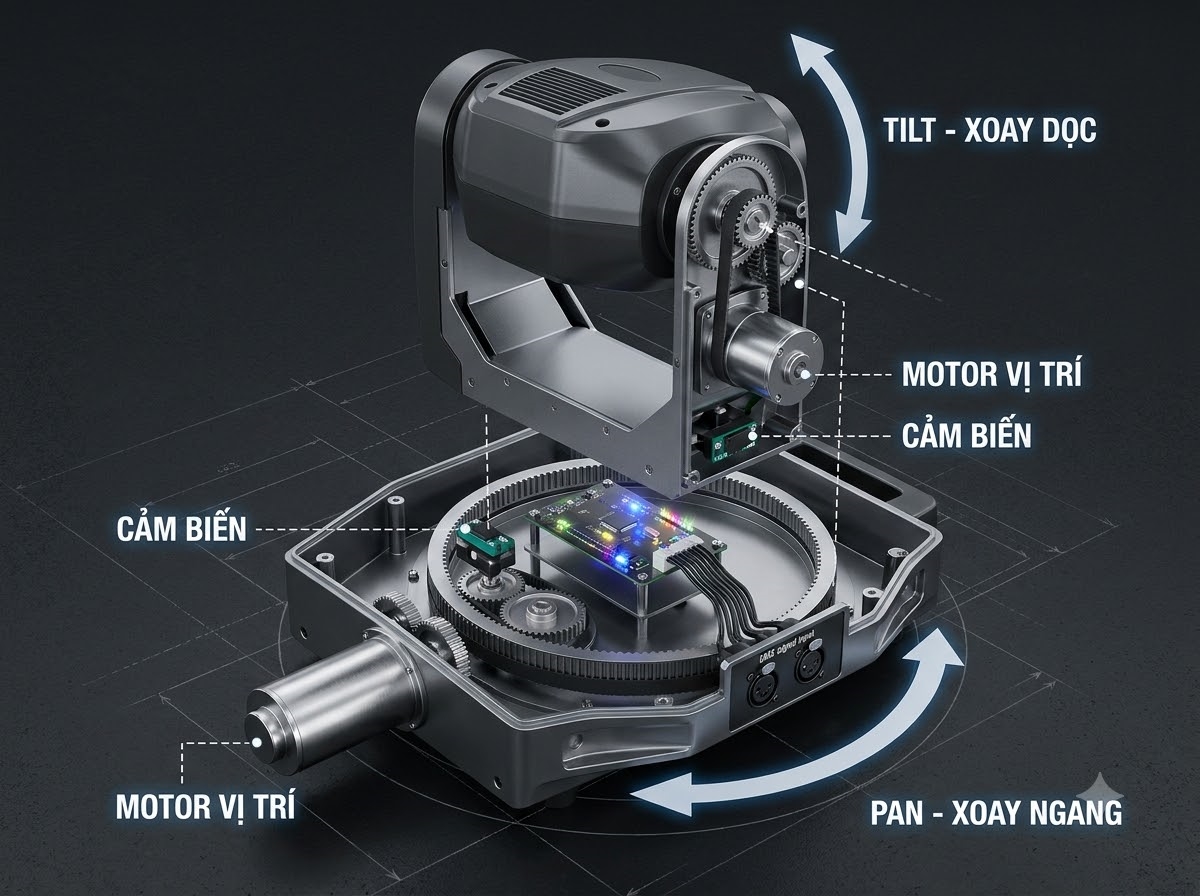

Hai trục này được điều khiển bởi motor bên trong đèn.

Trên các dòng đèn moving head, Pan/Tilt ảnh hưởng trực tiếp đến:

• Khả năng định vị tia sáng.

• Độ chính xác khi gọi cue.

• Độ mượt khi chạy chuyển động chậm.

• Hiệu quả khi tạo hiệu ứng trên sân khấu lớn.

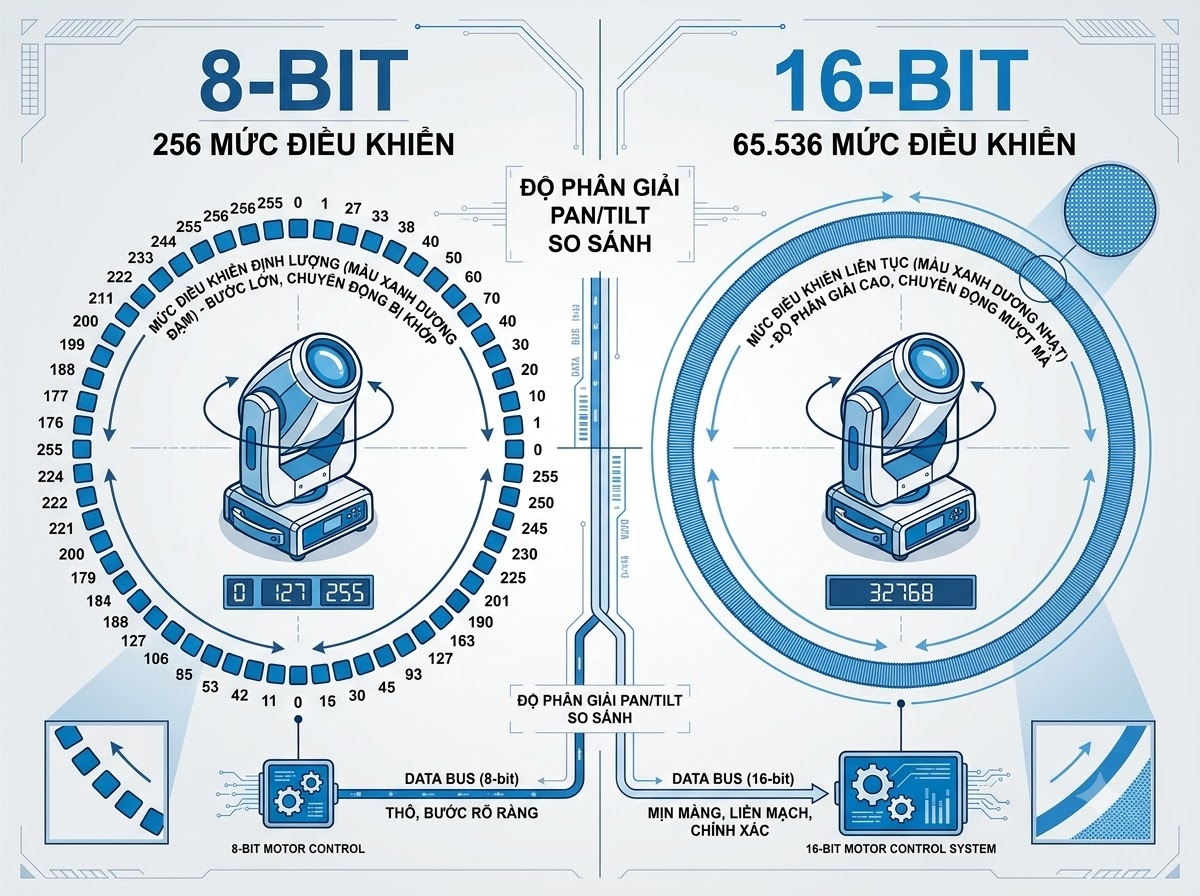

Pan/Tilt 8-bit là gì?

Pan/Tilt 8-bit sử dụng một kênh DMX cho mỗi trục chuyển động.

Một kênh DMX 8-bit có:

256 mức giá trị (0–255)

Điều này có nghĩa bàn điều khiển có 256 vị trí khác nhau để điều khiển một trục.

Ví dụ:

Pan 540°:

540° / 256 ≈ 2,1°

Mỗi bước điều khiển thay đổi khoảng hơn 2 độ.

Đối với chuyển động nhanh hoặc sân khấu nhỏ, độ phân giải này có thể đáp ứng tốt.

Tuy nhiên, khi:

• Đèn đặt rất xa.

• Cần tia sáng dừng chính xác.

• Chạy chuyển động chậm.

các bước chuyển có thể dễ nhận thấy hơn.

Pan/Tilt 16-bit là gì?

Pan/Tilt 16-bit sử dụng hai kênh DMX cho mỗi trục:

• Một kênh coarse (giá trị lớn).

• Một kênh fine (tinh chỉnh).

Tổng cộng:

65.536 mức điều khiển (2¹⁶)

So với 256 mức của 8-bit, 16-bit cho khả năng định vị chi tiết hơn rất nhiều.

Ví dụ:

Pan 540°:

540° / 65.536 ≈ 0,008°

Về lý thuyết, bước điều chỉnh nhỏ hơn rất nhiều.

Trong thực tế, độ chính xác cuối cùng còn phụ thuộc:

• Chất lượng motor.

• Cơ cấu truyền động.

• Bộ cảm biến vị trí.

• Phần mềm điều khiển.

• Độ ổn định cơ khí.

8-bit và 16-bit ảnh hưởng đến độ mượt như thế nào?

Khi chuyển động nhanh

Sự khác biệt giữa 8-bit và 16-bit thường không quá rõ.

Ví dụ:

• Quét beam từ trái sang phải.

• Chuyển cảnh concert.

• Chạy hiệu ứng xoay nhanh.

Lúc này tốc độ và biên độ chuyển động quan trọng hơn độ phân giải.

Khi chuyển động chậm

Đây là lúc 16-bit thể hiện ưu thế.

Ví dụ:

Một đèn Profile từ từ di chuyển điểm sáng theo diễn viên.

Hoặc một đèn beam tạo đường tia chậm trên nền nhạc.

Với 8-bit:

• Có thể xuất hiện cảm giác bước nhỏ.

• Chuyển động không hoàn toàn liền mạch.

Với 16-bit:

• Điểm sáng đi mượt hơn.

• Dễ tạo chuyển động cinematic.

• Căn vị trí chính xác hơn.

Vì sao sân khấu lớn cần Pan/Tilt 16-bit?

Khoảng cách càng xa, sai số góc càng dễ nhìn thấy.

Ví dụ:

Một đèn beam treo cao 15 m:

Sai lệch nhỏ ở motor có thể khiến tia sáng lệch vài mét khi chiếu xuống sân khấu.

Với concert, nhà hát hoặc chương trình truyền hình, 16-bit giúp:

• Đặt spotlight chính xác hơn.

• Chuyển cue mượt hơn.

• Giảm hiện tượng rung nhỏ khi đứng yên.

• Đồng bộ nhiều đèn tốt hơn.

Đặc biệt với:

• Đèn beam tạo tia hẹp.

• Đèn LED Profile chiếu người.

• Đèn BSW chuyển nhiều hiệu ứng.

độ chính xác Pan/Tilt càng quan trọng.

Pan/Tilt 16-bit có làm đèn sáng hơn không?

Không.

Đây là hiểu nhầm phổ biến.

Pan/Tilt 16-bit chỉ ảnh hưởng:

• Vị trí.

• Độ chính xác.

• Chuyển động.

Nó không ảnh hưởng:

• Công suất LED.

• Độ sáng.

• Màu sắc.

• Góc zoom.

• Chất lượng gobo.

Một chiếc đèn 16-bit nhưng quang học yếu vẫn không sáng hơn một chiếc 8-bit có thiết kế tốt.

Khi nào nên chọn đèn moving head 16-bit?

Nên ưu tiên đèn moving head 16-bit khi:

• Làm concert.

• Sân khấu lớn.

• Touring.

• Nhà hát.

• Chương trình truyền hình.

• Cần chuyển động chậm đẹp.

• Cần lập trình nhiều cue phức tạp.

Với sân khấu nhỏ:

• Bar.

• Pub.

• Nhà hàng.

• Tiệc cưới nhỏ.

8-bit vẫn có thể đáp ứng nếu nhu cầu chủ yếu là màu sắc và hiệu ứng cơ bản.

Cách kiểm tra Pan/Tilt thực tế

Không nên chỉ nhìn thông số.

Hãy thử:

1. Chạy Pan chậm từ trái sang phải.

2. Chạy Tilt chậm từ trên xuống.

3. Dừng tại nhiều vị trí.

4. Gọi lại cue nhiều lần.

5. Kiểm tra tiếng motor.

6. Chạy nhiều đèn cùng lúc.

Một thiết bị tốt cần:

• Chuyển động ổn định.

• Không rung khi dừng.

• Lặp lại đúng vị trí.

• Không phát tiếng cơ khí lớn.

Những lỗi thường gặp

Các lỗi phổ biến:

• Nghĩ 16-bit làm đèn sáng hơn.

• Chọn đèn chỉ dựa vào số bit.

• Không kiểm tra motor thực tế.

• Bỏ qua tốc độ pan/tilt.

• Dùng đèn 8-bit cho sân khấu yêu cầu chuyển động cực chậm.

• Không tính khoảng cách chiếu.

Thông số bit chỉ là một phần. Một hệ thống ánh sáng tốt cần kết hợp:

• Quang học.

• Motor.

• Phần mềm.

• DMX.

• Cách lập trình.

Mua đèn moving head VLTG tại CK Audio

Hiểu đúng Pan/Tilt 8-bit và 16-bit giúp chủ đầu tư lựa chọn đúng đèn moving head theo quy mô sân khấu và yêu cầu trình diễn. CK Audio là nhà phân phối chính thức thương hiệu VLTG tại Việt Nam, cung cấp đèn beam, đèn BSW, đèn LED Profile, moving head cho concert, nhà hát, sự kiện và rental.

Khách hàng được hưởng chiết khấu cao cho dự án và rental, đầy đủ VAT, CO, CQ, đồng thời được hỗ trợ bảo vệ giá dự án và bảo vệ thầu.
