Framing shutter là gì?

Framing shutter là hệ thống các lá kim loại nằm bên trong đường quang học của đèn Profile, dùng để chặn một phần chùm sáng và tạo hình dạng vùng chiếu theo mong muốn.

Thông thường, một hệ framing gồm bốn lá:

• Hai lá điều chỉnh chiều ngang.

• Hai lá điều chỉnh chiều dọc.

Mỗi lá có thể đưa vào hoặc rút ra độc lập, giúp tạo ra nhiều hình dạng ánh sáng khác nhau:

• Hình vuông.

• Hình chữ nhật.

• Dải sáng ngang.

• Dải sáng dọc.

• Hình thang.

• Vùng sáng nghiêng theo sân khấu.

Khác với barndoor trên đèn Fresnel, framing shutter nằm bên trong hệ quang học nên đường cắt sắc nét hơn rất nhiều.

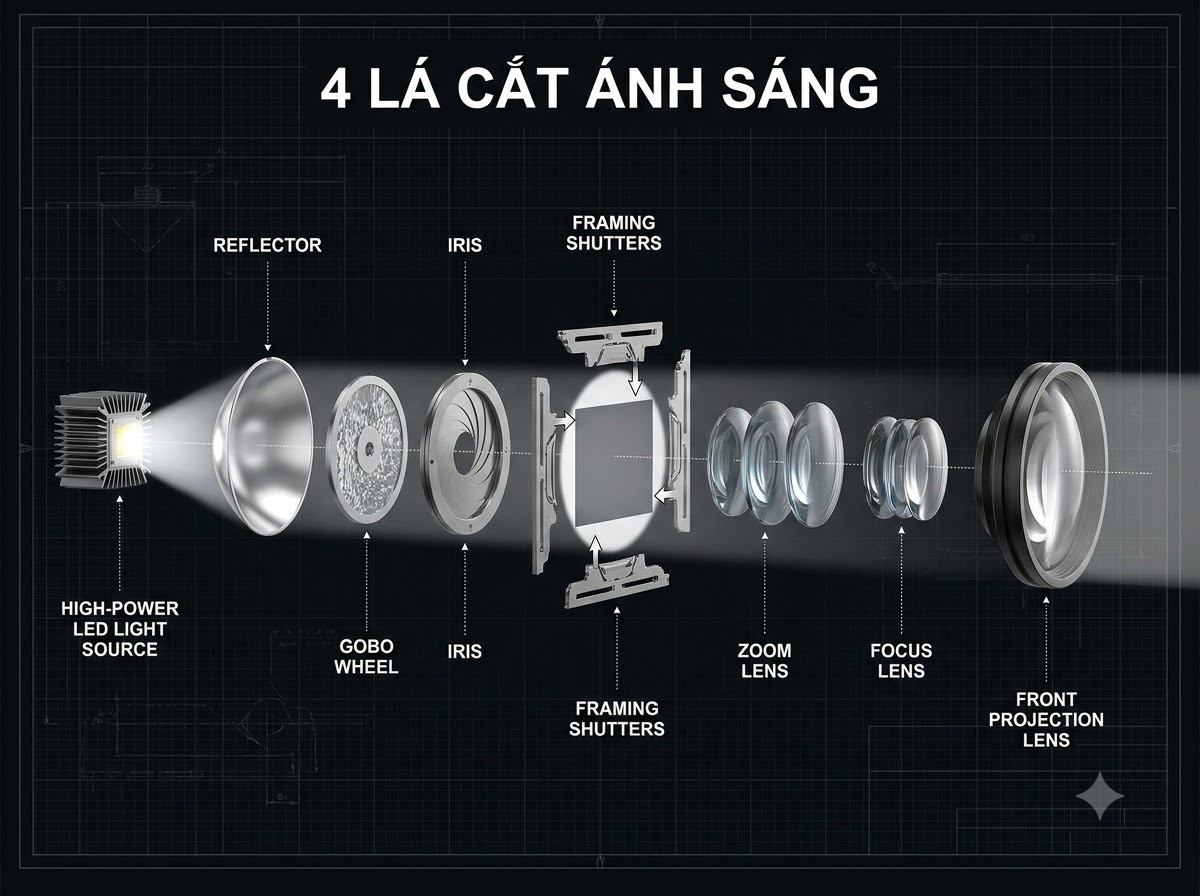

Framing shutter trên đèn Profile hoạt động thế nào?

Ánh sáng từ nguồn LED đi qua:

Nguồn sáng → gobo → iris → framing shutter → zoom/focus → thấu kính chiếu

Khi một lá framing đưa vào đường sáng, phần ánh sáng tương ứng bị che lại.

Ví dụ:

• Đưa lá phía trên xuống → giới hạn chiều cao vùng sáng.

• Đưa hai lá bên vào → thu hẹp chiều rộng.

• Xoay cả cụm framing → tạo góc nghiêng theo cảnh trí.

Trên các dòng đèn moving Profile, toàn bộ hệ framing có thể điều khiển bằng DMX. Người vận hành có thể lưu vị trí cắt sáng thành cue và gọi lại nhanh trong chương trình. Một số model cao cấp còn cho phép xoay module framing để căn theo góc sân khấu. VLTG Varytic 5 Pro sử dụng bốn lá framing điều khiển độc lập cùng zoom 5°–50°, phù hợp hội trường, nhà hát và sự kiện chuyên nghiệp.

Framing shutter khác iris như thế nào?

Hai tính năng này thường bị nhầm lẫn.

Ví dụ:

• Cần chiếu sáng quanh một bục phát biểu hình chữ nhật → dùng framing shutter.

• Cần thu nhỏ vòng sáng quanh ca sĩ → dùng iris.

• Cần thay đổi kích thước logo → dùng zoom.

• Logo bị mờ → chỉnh focus.

Không thể dùng iris để tạo một vùng sáng vuông hoặc dùng zoom để thay thế lá cắt.

Ứng dụng của framing shutter đèn Profile

Cắt ánh sáng khỏi màn hình LED

Trong các sân khấu hiện đại, màn hình LED có độ sáng rất cao. Nếu ánh sáng tràn lên màn hình, hình ảnh có thể mất độ tương phản.

Framing shutter giúp kỹ thuật viên:

• Cắt mép ánh sáng sát màn hình.

• Chỉ chiếu đúng khu vực nghệ sĩ đứng.

• Giữ hình ảnh LED rõ nét.

Đây là lý do đèn LED Profile thường xuất hiện trong hội nghị, truyền hình và nhà hát.

Tạo vùng sáng cho diễn viên, MC

Trong sân khấu kịch hoặc sự kiện doanh nghiệp, nhân vật thường đứng trong một khu vực cố định. Thay vì dùng vòng sáng lớn, framing shutter giúp tạo một “khung ánh sáng” chính xác quanh nhân vật.

Ưu điểm:

• Không chiếu vào hậu cảnh.

• Không làm sáng khu vực không cần thiết.

• Tạo cảm giác sân khấu có chiều sâu hơn.

Tạo hình ánh sáng theo cảnh trí

Framing shutter có thể mô phỏng:

• Ánh sáng qua cửa sổ.

• Khe sáng từ rèm.

• Ô cửa kiến trúc.

• Dải sáng ngang trên sân khấu.

Khi kết hợp với gobo, kỹ thuật viên có thể tạo những lớp hình ảnh phức tạp hơn.

Ví dụ:

• Gobo lá cây + framing → chỉ chiếu lên một góc tường.

• Gobo cửa sổ + framing → tạo khung sáng như ánh nắng chiếu vào sân khấu.

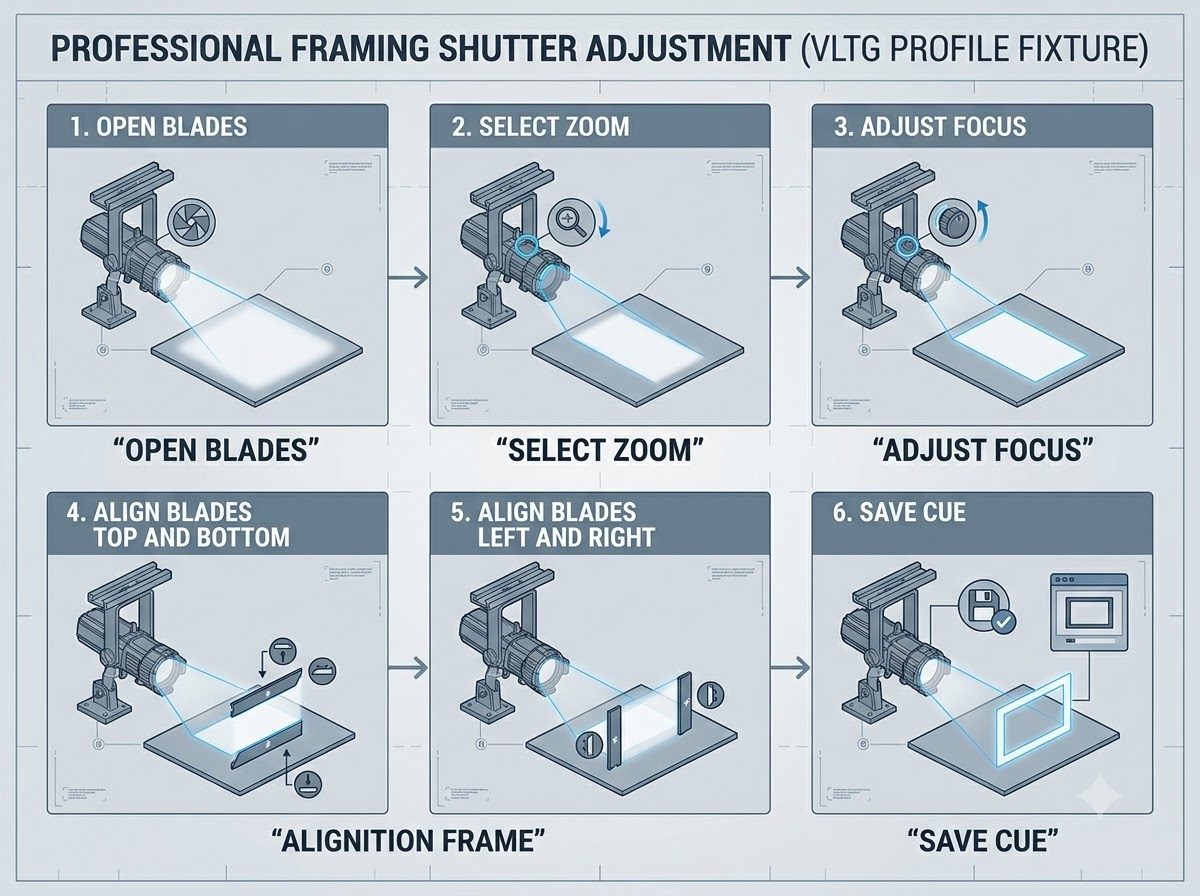

Cách cắt sáng bằng framing shutter đúng chuẩn

Bước 1: Mở toàn bộ lá cắt

Đưa framing về trạng thái mở hoàn toàn.

Sau đó:

• Chọn màu trắng.

• Tắt prism.

• Tắt frost.

• Mở iris.

Mục tiêu là nhìn rõ vùng sáng thật.

Bước 2: Chọn zoom trước

Điều chỉnh kích thước vùng sáng bằng zoom.

Không nên đưa lá cắt vào quá sâu khi zoom chưa đúng, vì ánh sáng sẽ bị mất nhiều và khó căn chỉnh.

Bước 3: Chỉnh focus

Sau khi chọn zoom:

• Căn nét đường biên.

• Kiểm tra bốn cạnh.

• Điều chỉnh điểm cân bằng.

Một số hệ framing có thể không nét tuyệt đối cả bốn cạnh cùng lúc do khác biệt mặt phẳng quang học.

Bước 4: Đưa từng lá vào

Nên căn theo thứ tự:

1. Cạnh trên.

2. Cạnh dưới.

3. Cạnh trái.

4. Cạnh phải.

Sau đó kiểm tra tổng thể từ vị trí khán giả.

Bước 5: Lưu cue

Với moving Profile:

• Lưu pan.

• Lưu tilt.

• Lưu zoom.

• Lưu focus.

• Lưu vị trí framing.

Điều này giúp gọi lại cảnh nhanh trong các chương trình lớn.

Những lỗi thường gặp khi dùng framing shutter

Các lỗi phổ biến:

• Dùng zoom thay cho framing.

• Dùng iris để tạo hình vuông.

• Chưa chỉnh focus đã kết luận lá cắt bị mờ.

• Cắt quá sâu làm giảm độ sáng.

• Không xoay module framing theo góc sân khấu.

• Chiếu logo nhưng vẫn bật frost.

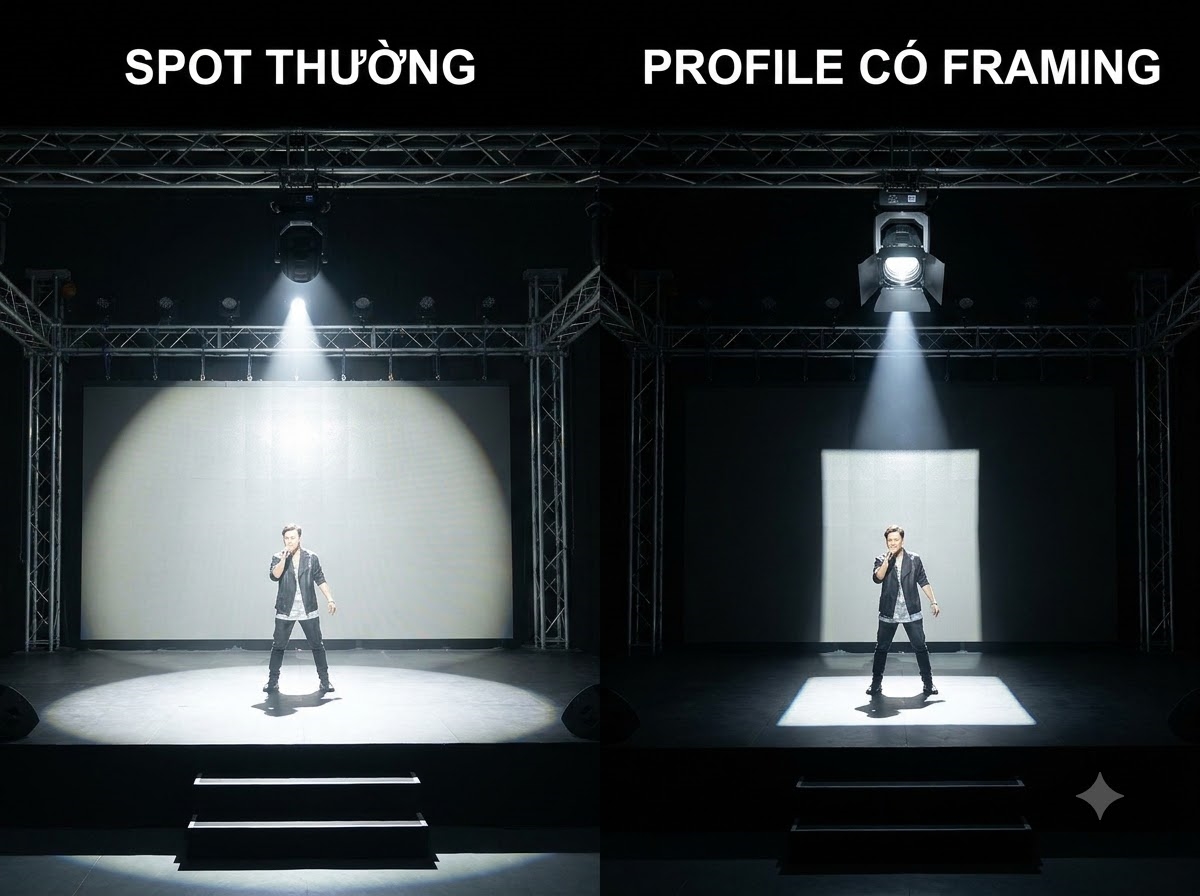

• Dùng spot thường nhưng kỳ vọng khả năng cắt như Profile.

• Không kiểm tra ánh sáng tràn lên màn hình LED.

Framing shutter không làm đèn sáng hơn. Nó giúp ánh sáng đi đúng nơi cần đến.

Cách chọn đèn Profile có framing shutter

Khi lựa chọn đèn Profile, nên kiểm tra:

• Có bốn lá cắt độc lập hay không.

• Góc xoay module framing.

• Tốc độ motor.

• Độ chính xác khi gọi cue.

• Khả năng kết hợp zoom, focus, iris.

• Độ sáng sau khi cắt vùng lớn.

• Độ sắc của đường biên.

Với sân khấu chuyên nghiệp, framing tốt thường quan trọng hơn việc có quá nhiều hiệu ứng phụ.
