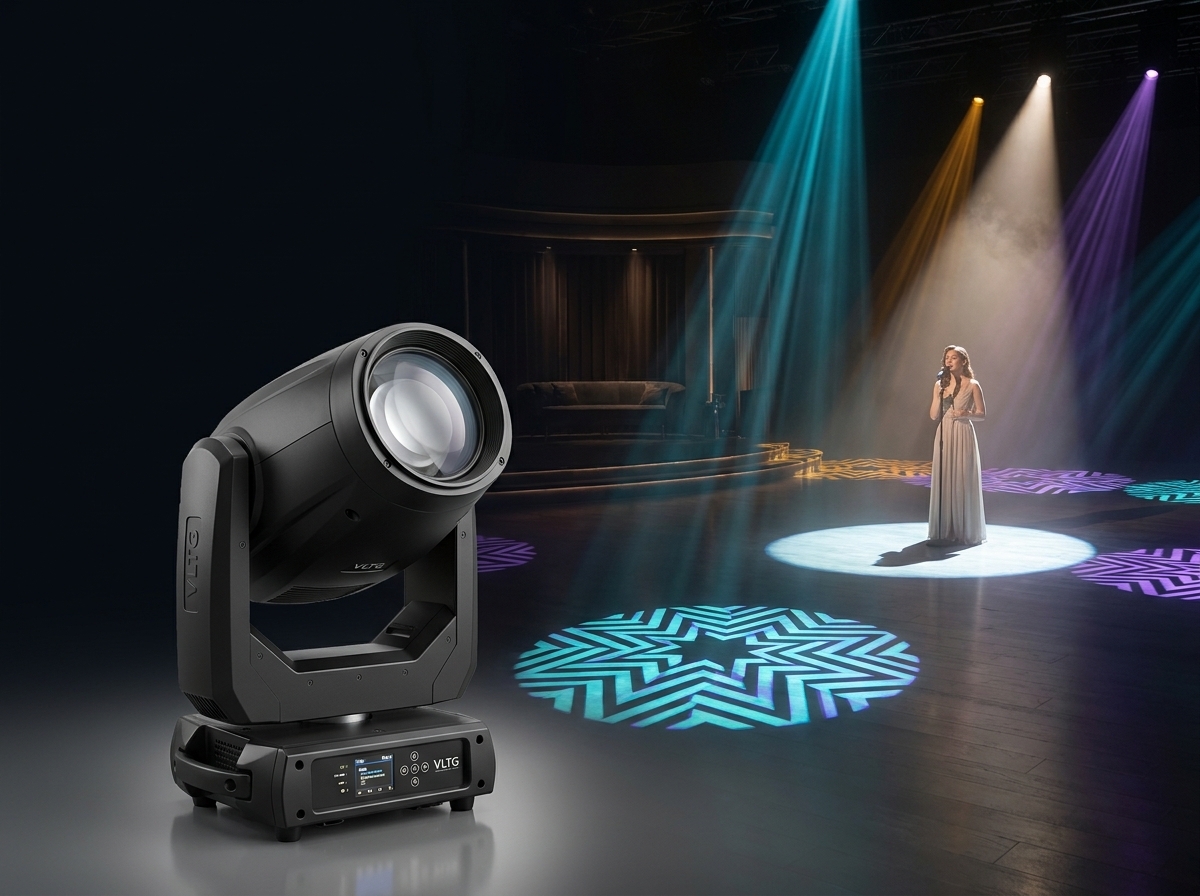

Đèn spot là gì?

Đèn spot là thiết bị chiếu sáng sân khấu tạo ra vùng sáng có biên tương đối rõ, có thể lấy nét và thường hỗ trợ chiếu gobo hoặc họa tiết. Trong hệ thống hiện đại, moving head spot còn có khả năng xoay theo trục pan và tilt, thay đổi màu, kích thước vùng sáng, độ nét, vị trí chiếu và hiệu ứng trực tiếp từ bàn điều khiển. Moving spot là loại đèn có đặc tính gần với Profile: có thể thay đổi màu, sử dụng gobo, điều chỉnh kích thước và độ cứng mềm của đường biên. Một số model còn được trang bị framing shutter để cắt vùng sáng chính xác hơn. Nhiều chuyên gia cũng phân loại moving spot là nhóm đèn tạo chùm sáng có biên rõ, phù hợp chiếu gobo và tạo texture thị giác.

Đèn spot thường được dùng để:

• Làm nổi bật ca sĩ, MC, diễn giả hoặc sản phẩm.

• Tạo một vòng sáng có biên rõ trên sàn.

• Chiếu gobo, logo và họa tiết.

• Tạo texture lên rèm, sân khấu hoặc màn trang trí.

• Tạo hiệu ứng trên không trung khi có haze.

• Chuyển điểm sáng giữa nhiều vị trí trong chương trình.

Cấu tạo và nguyên lý hoạt động của đèn moving spot

Một chiếc moving spot thường gồm đế đèn, càng chuyển động và đầu đèn. Bên trong đầu đèn là nguồn sáng, hệ thống màu, gobo và các mô-đun quang học.

Nguồn sáng và hệ thống màu

Nguồn sáng có thể là LED trắng công suất cao hoặc bóng phóng điện, tùy dòng thiết bị. Ánh sáng từ nguồn được đưa qua hệ thống pha màu CMY, bánh xe màu hoặc các kính lọc hiệu chỉnh nhiệt màu. Những model phục vụ nhà hát, trường quay và chương trình cao cấp còn có thể bổ sung CTO, bộ lọc CRI hoặc các chế độ giảm tiếng quạt. Ví dụ, VLTG TV-LED750BSW sử dụng module LED trắng, hệ CMY và CTO, ba chế độ quản lý tiếng ồn, dimming tuyến tính và tùy chọn hoàn màu cao. VLTG Varytic 5 có CMY, CTO, hai bánh xe gobo và dải zoom 5°–50°.

Gobo và bánh xe hiệu ứng

Gobo là tấm kim loại hoặc kính có họa tiết được đặt trong đường sáng. Khi ánh sáng đi qua gobo, hình ảnh tương ứng được chiếu lên sàn, phông hoặc bề mặt sân khấu.

Moving spot thường có:

• Gobo cố định.

• Gobo xoay và định vị.

• Prism nhân họa tiết thành nhiều hình.

• Animation wheel tạo chuyển động liên tục.

• Frost làm mềm vùng sáng.

• Iris thu nhỏ đường kính vùng chiếu.

Gobo chỉ đạt độ rõ tốt khi focus được căn theo đúng khoảng cách từ đèn đến bề mặt chiếu.

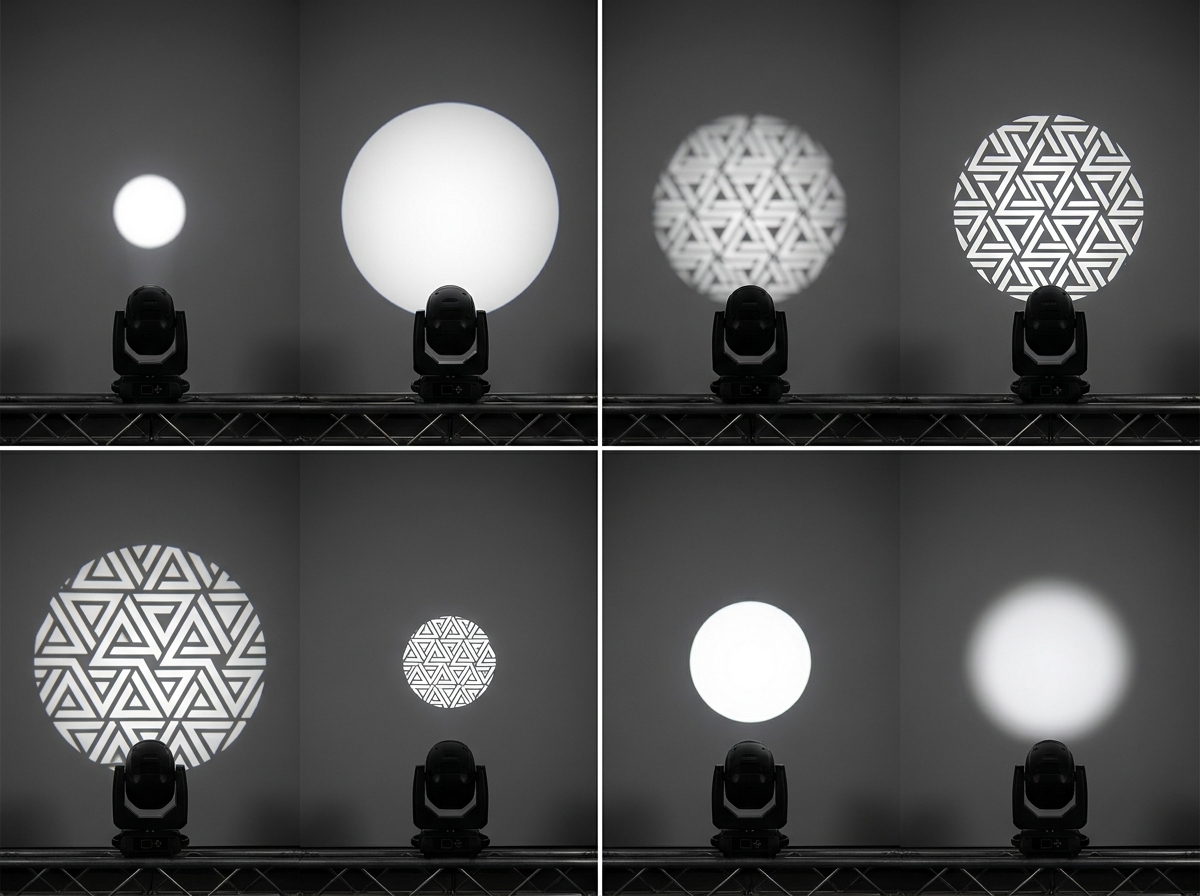

Zoom và focus

Hai chức năng này thường bị nhầm lẫn. Zoom thay đổi góc mở và kích thước vùng sáng. Khi thu hẹp zoom, vùng sáng nhỏ hơn và thường có cường độ tập trung hơn. Khi mở rộng zoom, vùng phủ lớn hơn nhưng độ rọi trên từng mét vuông giảm. Focus điều chỉnh độ nét của đường biên hoặc gobo. Focus không có nhiệm vụ chính là làm vùng sáng lớn hơn hay nhỏ hơn. Trong cụm quang học của moving spot, các bánh xe gobo thường nằm gần mặt phẳng lấy nét, trong khi các thấu kính focus và zoom được bố trí phía sau để kiểm soát độ rõ và kích thước hình chiếu.

Có thể hiểu đơn giản: Đèn beam tạo tia, wash tạo nền, spot tạo điểm nhấn, Profile kiểm soát chính xác vùng sáng.

Tên gọi giữa các nhà sản xuất không phải lúc nào cũng hoàn toàn giống nhau. Một moving spot có bộ framing shutter thường được xếp vào nhóm moving Profile hoặc framing spot. Vì vậy, cần đọc bảng tính năng thay vì chỉ nhìn tên sản phẩm.

Vì sao khoảng cách chiếu quyết định cách chọn đèn spot?

Khoảng cách chiếu là khoảng cách thực từ thấu kính trước của đèn đến bề mặt hoặc chủ thể cần chiếu.

Khi đèn treo chéo từ truss xuống sân khấu, cần dùng đường chiếu thực tế, không chỉ dùng khoảng cách ngang trên mặt bằng.

Ba yếu tố liên quan trực tiếp với nhau:

1. Khoảng cách từ đèn đến mục tiêu.

2. Góc chiếu hoặc góc zoom.

3. Đường kính vùng sáng trên mục tiêu.

Với cùng một góc chiếu, đèn càng ở xa thì vùng sáng càng lớn. Ngược lại, để giữ vùng sáng nhỏ khi khoảng cách tăng, cần một góc zoom hẹp hơn.

Công thức tính kích thước vùng sáng

Đường kính vùng sáng có thể ước tính theo công thức:

W = 2 × D × tan(θ ÷ 2)

Trong đó:

• W: đường kính vùng sáng.

• D: khoảng cách chiếu.

• θ: góc chiếu.

• tan: hàm lượng giác tangent.

Bảng kích thước vùng sáng tham khảo

Ví dụ, cần chiếu một khu vực rộng khoảng 3 m từ khoảng cách 10 m:

θ = 2 × arctan(W ÷ 2D)

Kết quả lý thuyết vào khoảng 17°. Vì vậy, nên chọn đèn có dải zoom bao phủ khu vực khoảng 15°–20°, sau đó thử trực tiếp để căn mép sáng và độ rọi. Công thức trên chỉ mô tả hình học. Kích thước vùng sáng thực tế còn phụ thuộc cách nhà sản xuất công bố góc beam, field hoặc cutoff.

Beam angle, field angle và cutoff angle khác nhau thế nào?

Trong nhiều báo cáo quang học:

• Beam angle được đo tại vị trí cường độ giảm còn khoảng 50% so với tâm.

• Field angle được đo tại vị trí cường độ giảm còn khoảng 10%.

• Cutoff angle mô tả giới hạn ngoài của vùng sáng có thể quan sát.

Do đó, đường kính tính bằng beam angle thường nhỏ hơn vùng sáng mà mắt người thực sự nhìn thấy. Dữ liệu photometric của ETC thể hiện beam angle tại mốc 50% và field angle tại mốc 10%.

Khi chọn đèn spot:

• Dùng beam angle để đánh giá phần sáng trung tâm.

• Dùng field hoặc cutoff angle để ước tính biên sáng nhìn thấy.

• Dùng bản vẽ photometric để kiểm tra chính xác hơn tại từng khoảng cách.

Độ rọi lux thay đổi theo zoom và khoảng cách

Đèn có vùng zoom hẹp thường tập trung nhiều ánh sáng hơn vào một diện tích nhỏ. Khi mở zoom rộng, cùng lượng ánh sáng phải phủ lên vùng lớn hơn nên độ rọi giảm.

Một ví dụ từ CHAUVET Professional Rogue Outcast 3 Spot:

• Ở góc hẹp 4,9°: 56.916 lux tại 5 m.

• Ở góc rộng 38,7°: 2.145 lux tại 5 m.

Thông số này cho thấy chỉ thay đổi zoom cũng có thể tạo ra khác biệt lớn về độ rọi, dù vẫn là cùng một thiết bị.

Với cùng thiết lập zoom, độ rọi có thể ước tính theo quy luật nghịch đảo bình phương:

E₂ ≈ E₁ × (D₁ ÷ D₂)²

Nếu một đèn đạt 56.916 lux tại 5 m, giá trị lý thuyết tại 10 m sẽ còn khoảng 14.229 lux. Đây là phép tính ước lượng; kết quả thực tế cần đối chiếu biểu đồ quang học của nhà sản xuất.

Không nên so sánh đèn spot chỉ bằng số watt. Cần xem đồng thời:

• Lux tại khoảng cách thực tế.

• Góc zoom đang dùng khi đo.

• Tổng quang thông.

• Độ đồng đều của trường sáng.

• Đường kính thấu kính.

• Nhiệt độ màu và CRI.

• Chế độ quạt hoặc chế độ giảm tiếng ồn.

Cách chọn đèn spot theo khoảng cách chiếu

Các khoảng dưới đây là khung tham khảo để định hướng ban đầu, không phải quy chuẩn cố định. Kích thước mục tiêu và độ rọi yêu cầu vẫn là hai yếu tố quyết định.

Khoảng cách khoảng 3–7 m

Phù hợp sân khấu nhỏ, phòng trà, showroom, bục phát biểu và nhà hàng có trần thấp.

Nên ưu tiên:

• Dải zoom trung bình đến rộng.

• Khả năng dimming mượt ở mức sáng thấp.

• Tiếng quạt nhỏ.

• Focus chính xác ở cự ly gần.

• Góc rộng đủ chiếu trọn người hoặc nhóm nhỏ.

Một spot có góc hẹp tối thiểu 2°–5° nhưng không mở rộng được sẽ dễ tạo vùng sáng quá nhỏ trong không gian này.

Khoảng cách khoảng 7–15 m

Đây là khoảng phổ biến trong hội trường, nhà hàng tiệc cưới và sân khấu sự kiện vừa. Dải zoom khoảng 8°–35° thường linh hoạt cho nhiều tình huống: chiếu một người, một nhóm nghệ sĩ, bục phát biểu hoặc gobo trên sàn. Cần kiểm tra độ rọi ở cả đầu zoom hẹp và rộng. VLTG Axion X có chế độ spot với dải zoom 5°–42°, trong khi Varytic 5 có dải 5°–50°. Những dải zoom rộng như vậy giúp một thiết bị thích ứng với nhiều kích thước vùng chiếu, nhưng hiệu quả thực tế vẫn phải được kiểm tra theo khoảng cách và yêu cầu độ sáng.

Khoảng cách khoảng 15–25 m

Với sân khấu lớn, concert, nhà hát hoặc hội trường sâu, cần ưu tiên:

• Điểm đầu zoom hẹp.

• Độ rọi được công bố tại 10 m, 15 m hoặc xa hơn.

• Thấu kính có kích thước phù hợp.

• Focus giữ được gobo rõ ở khoảng cách lớn.

• Pan và tilt 16-bit để căn vị trí chính xác.

• Khả năng hiệu chỉnh màu và nhiệt màu.

Không nên chọn một đèn có góc zoom phù hợp nhưng thiếu độ rọi. Một vùng sáng đúng kích thước nhưng quá nhạt vẫn không làm nổi bật được chủ thể.

Khoảng cách trên 25 m

Cần xem xét moving spot đường chiếu xa, moving Profile hoặc hệ thống followspot chuyên dụng.

Dải zoom hẹp chỉ là điều kiện đầu tiên. Chủ đầu tư còn phải yêu cầu:

• Photometric report tại khoảng cách gần với công trình.

• Lux tại nhiệt độ màu và CRI cần sử dụng.

• Kích thước vùng sáng.

• Khả năng focus gobo.

• Độ ổn định chuyển động.

• Phương án vận hành và bảo trì.

Với ngoài trời, cần kiểm tra thêm cấp bảo vệ, đầu nối và khả năng hoạt động trong môi trường bụi, ẩm. VLTG Beacon Plus 480 IP là ví dụ về moving head IP65 có dải zoom 1,8°–30°, hệ CMY, CTO và hai bánh xe gobo.

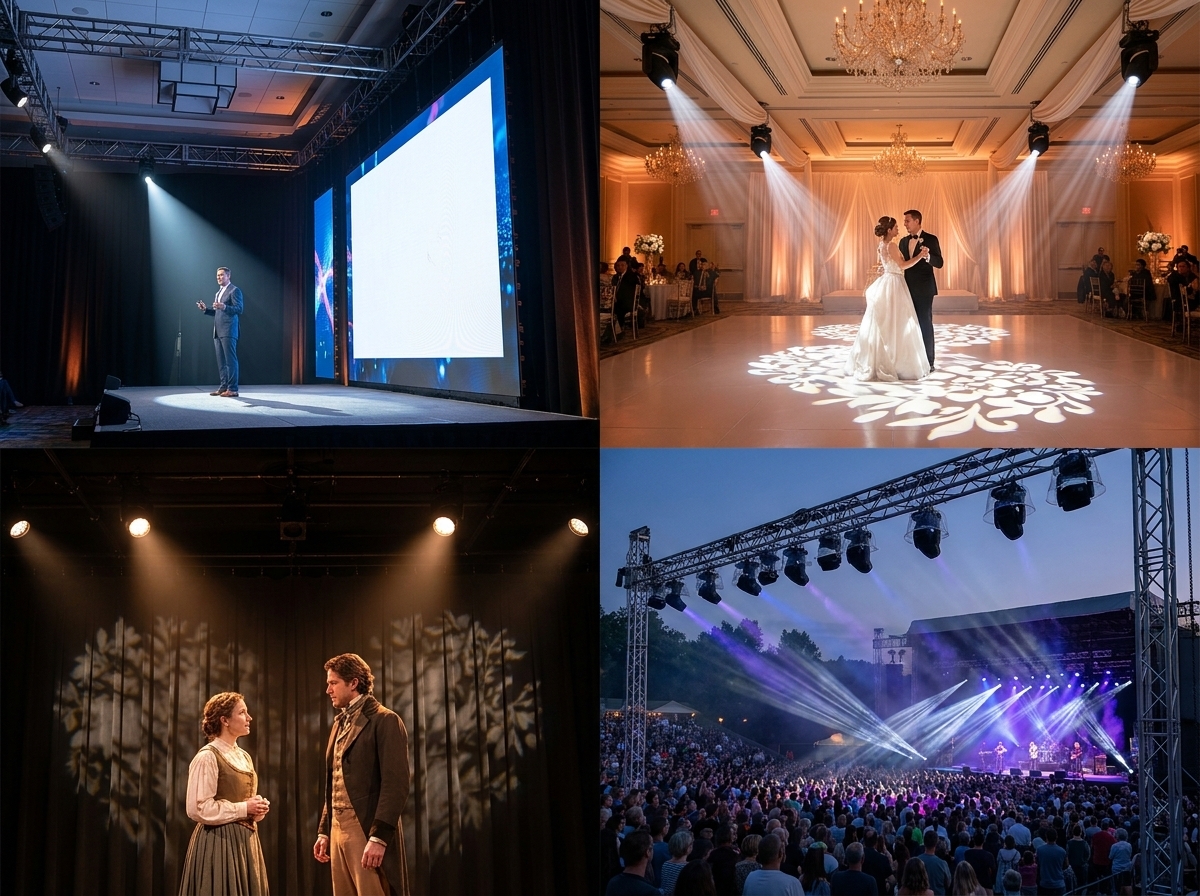

Nên dùng đèn spot trong những ứng dụng nào?

Hội trường và sự kiện doanh nghiệp

Spot phù hợp chiếu diễn giả, bục phát biểu, khu vực trao giải và sản phẩm trưng bày. Nếu sân khấu có màn hình LED, nên dùng moving Profile có framing shutter để hạn chế ánh sáng tràn lên màn hình.

Nhà hàng tiệc cưới

Đèn spot có thể làm nổi bật cô dâu, chú rể, ca sĩ hoặc tạo họa tiết trên sàn. Cần phối hợp thêm Fresnel hoặc Profile cho ánh sáng mặt và wash cho phông nền.

Nhà hát và phòng trà

Nên ưu tiên spot có dimming mượt, tiếng quạt thấp, màu da tự nhiên và focus chính xác. Nếu cần cắt ánh sáng theo khung cảnh, moving Profile phù hợp hơn spot không có framing shutter.

Concert, bar và sân khấu biểu diễn

Spot có thể chiếu gobo, tạo texture và hiệu ứng trên không trung. Haze giúp nhìn rõ đường sáng, nhưng không nên để spot di chuyển liên tục khiến khán giả mất tập trung vào nghệ sĩ.

Đơn vị rental

Rental nên ưu tiên dải zoom linh hoạt, gobo dễ thay, trọng lượng hợp lý, giao thức điều khiển phổ biến và khả năng bảo trì thuận tiện. Cần thử đèn ở khoảng cách thực thay vì chỉ xem hiệu ứng trong phòng demo nhỏ.

Những lỗi thường gặp khi chọn đèn spot

Sai lầm phổ biến nhất là chọn theo công suất mà chưa đo khoảng cách và vùng cần chiếu.

Những lỗi khác gồm:

• Nhầm zoom với focus.

• Chỉ kiểm tra lux ở góc hẹp nhất.

• Mở zoom rộng nhưng không kiểm tra độ rọi còn lại.

• Dùng spot để phủ màu toàn bộ sân khấu như wash.

• Mong đèn spot cắt viền như Profile dù không có framing shutter.

• Chọn góc quá hẹp cho sân khấu nhỏ.

• Không kiểm tra gobo tại khoảng cách lắp đặt thực tế.

• Bỏ qua CRI, PWM và tiếng quạt trong chương trình ghi hình.

• Dùng thiết bị IP20 cho môi trường ngoài trời.

• Không tính trọng lượng, clamp, dây an toàn và tải truss.

Cách chọn chính xác là bắt đầu từ khoảng cách chiếu, kích thước mục tiêu và độ rọi cần thiết, sau đó mới lựa chọn công suất, dải zoom và hiệu ứng.

Checklist chọn đèn spot cho dự án

Trước khi chốt model, nên ghi rõ bảy thông tin:

1. Khoảng cách thực từ thấu kính đến mục tiêu.

2. Chiều rộng và chiều cao vùng cần chiếu.

3. Mức lux mong muốn trên chủ thể.

4. Dải zoom cần sử dụng.

5. Yêu cầu về gobo, focus, iris và framing.

6. Yêu cầu CRI, nhiệt độ màu, PWM và độ ồn.

7. Môi trường trong nhà, ngoài trời, cố định hay rental.

Nếu nhà cung cấp chỉ đưa số watt mà không có dữ liệu góc chiếu, lux và khoảng cách, chủ đầu tư chưa có đủ cơ sở để so sánh.
